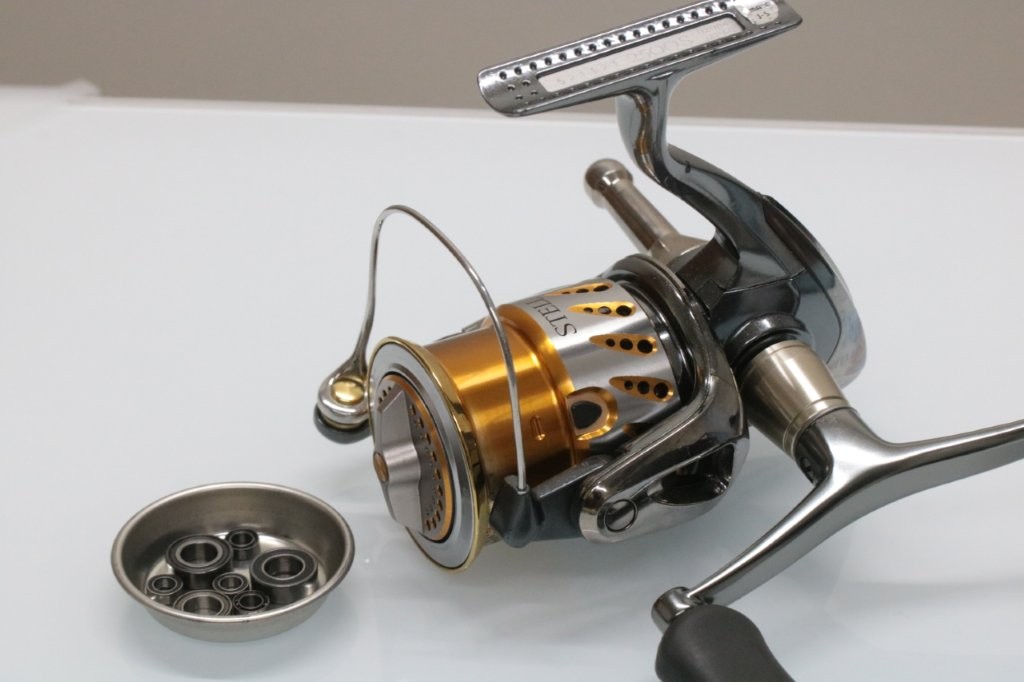

04ステラ 3000の修理依頼です。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0033.jpg)
ラインローラーに不具合があるのか、ラインが切れることがあるそうです。
04ステラは構造的には18ステラに似ている点もあり、ある程度構造については今のものと近いです。
洗浄、原因特定
では順番に作業していきます。
スプール・ハンドル
ハンドル、スプール、ドラグノブをまとめて。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0034.jpg)
綺麗に洗浄しました。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0035.jpg)
ドラググリスはDG01です。
問題のラインローラーの前に。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0036.jpg)
スプール受けの汚れが強いですね。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0037.jpg)
では、早速ローターを取り外して。
不具合の原因
ラインローラーを見てみると・・・。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0039.jpg)
縦?に割れてました。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0040.jpg)
ちょうどラインが乗る溝で真っ二つです。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0041.jpg)
ローターの洗浄
ローター内部の汚れも煤っぽい汚れです。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0042.jpg)
アームカム付近も汚れが溜まってました。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0043.jpg)
とりあえず、ボディ以外の洗浄が完了。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0044.jpg)
ラインローラーの交換
上の純正パーツを下のものに交換します。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0045.jpg)
ラインローラーは18ナスキー500番のものを流用します。なお、ブッシュは10ステラ(もしくは13ステラSW4000XG)のものを使用します。
交換完了です。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0046.jpg)
後でテストしましたが問題なしでした。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0047.jpg)
アームカムのシムを追加してクリアランスを調整しました。
ボディ
続いてボディ内部ですね。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0048.jpg)
グリスがべっとりです。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0049.jpg)
内部にいっぱい詰まっています。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0050.jpg)
ボディ内部はほとんどがグリス汚れですね。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0051.jpg)
このグリスを落とすと、感度が上がるのと、クリアランスが出来ることでノイズを感知しやすくなります。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0052.jpg)
全洗浄完了です!
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0053.jpg)
ボディも綺麗になりました。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0054.jpg)
組み上げ
組み上げます。
ベアリングはボアードグリスのLDG。
摺動子、クロスギア駆動部はTHG。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0055.jpg)
ドライブギアはDELTAで組みます。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0056.jpg)
全天候高粘度セミシンセティックグリスとして、ALPHAよりもワンランク、THETAよりもツーランク粘度をアップさせ、グリスの粘度を示すちょう度は2号となり、汎用では高粘度なグリスとなります。
フタを閉めて。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0057.jpg)
ローラークラッチにはオイルを少し添付します。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0058.jpg)
ローターを乗せたら完成です。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0059.jpg)
スプール受けの調整もしました。
![](https://erengeworks.com/wp-content/uploads/2020/11/IMG_0060.jpg)
巻き直した所、2枚抜くとテーパーが治まりました。
ありがとうございました!!
