05エメラルダス2506とスペアスプール3個のオーバーホール

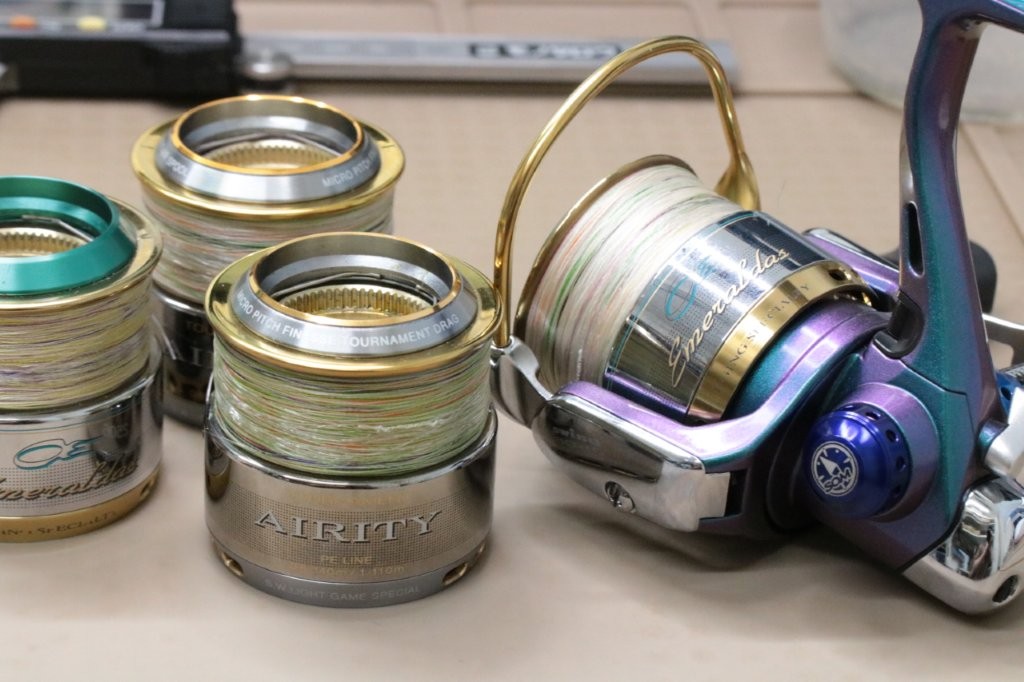

05エメラルダス2506とスペアスプール3個のオーバーホールご依頼です。

ベール上がり？が気になるそうで、その調整も行います。

スプールOH

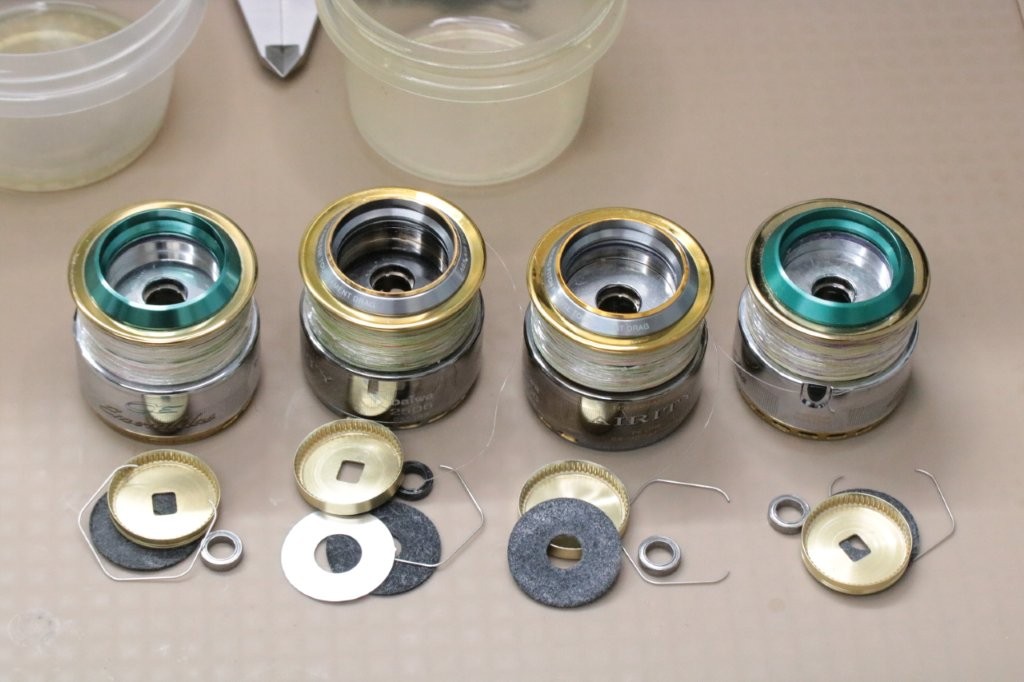

3点＋1点をＯＨします。

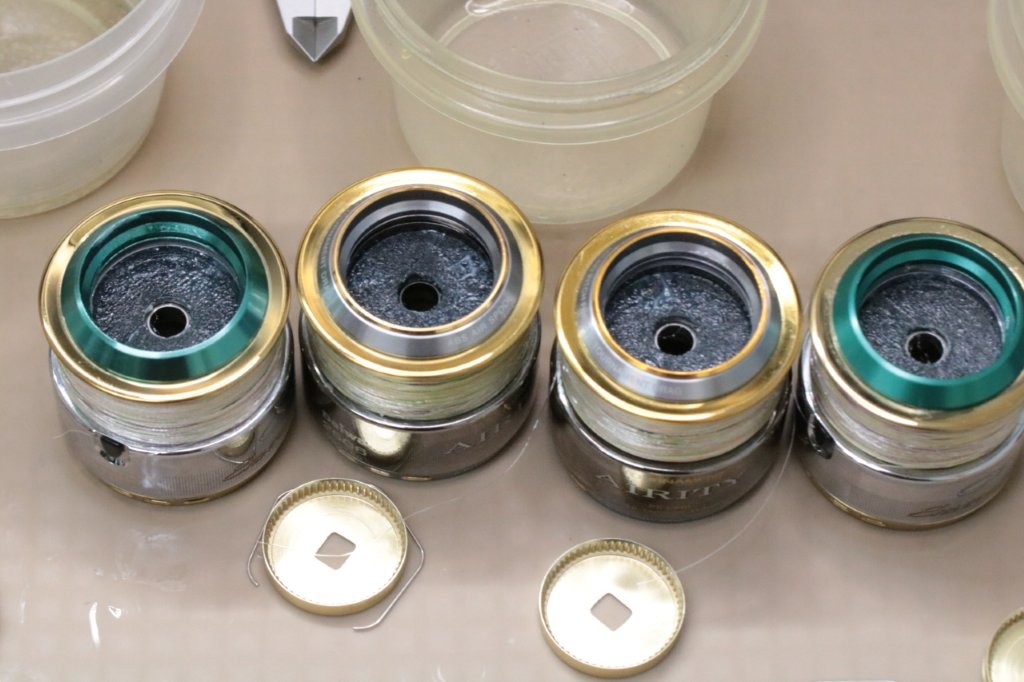

フェルトワッシャーを脱脂後、水分で洗浄して固さを取りました。乾燥後グリスアップして組みます。

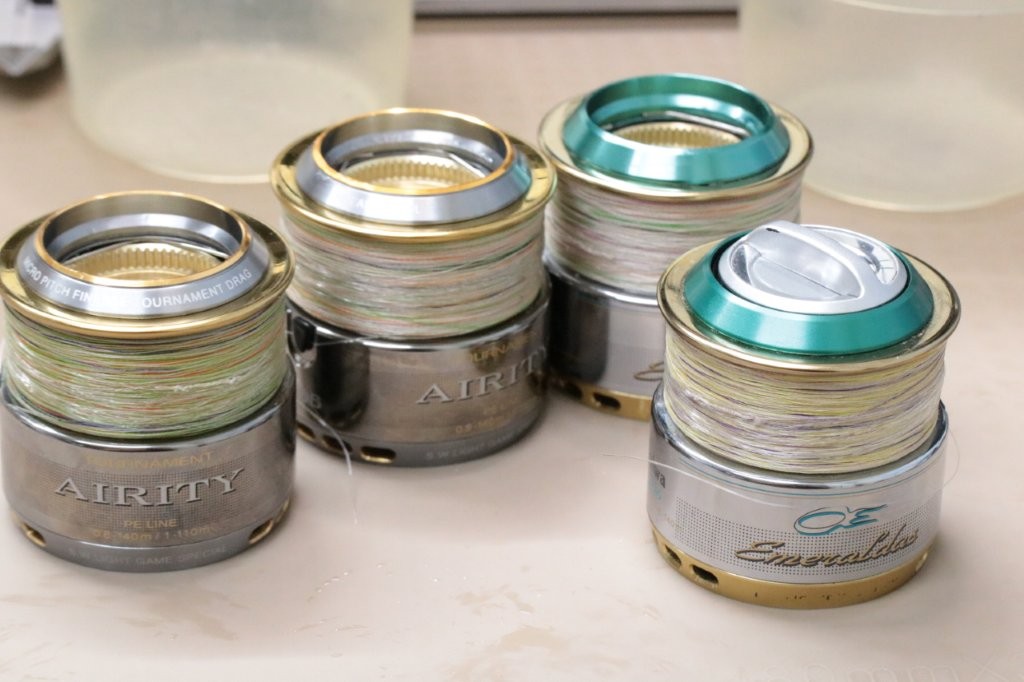

スプール完了です。

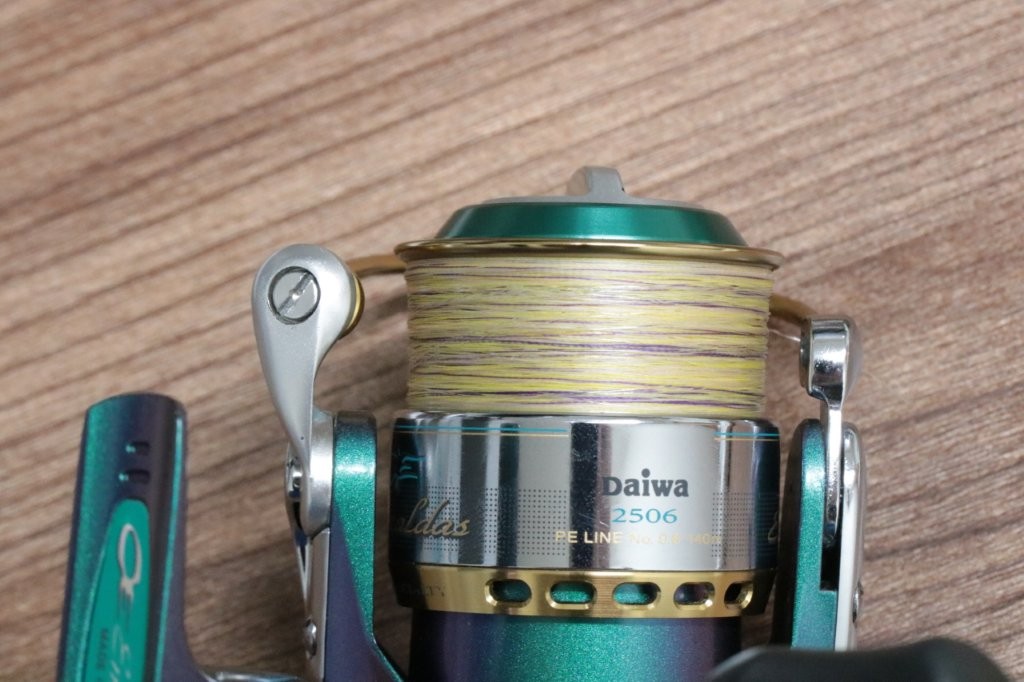

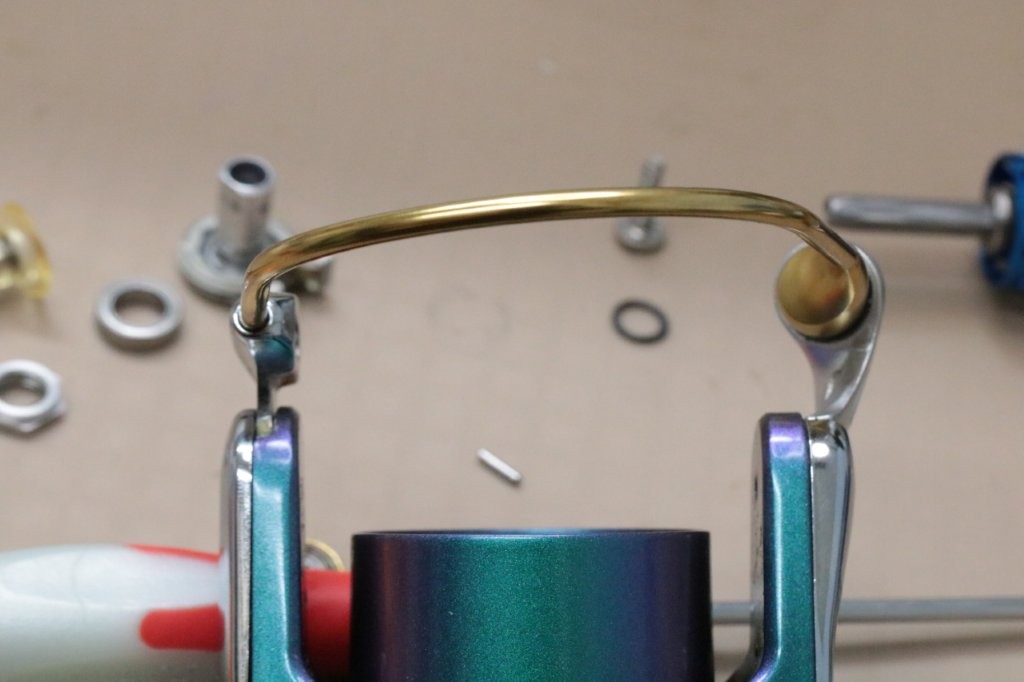

ベール上がりというか、

アーム側が高く設計されておりますね。そのため、ベール自体が上がっているというよりアーム側に傾斜が出ているようです。

アームを改造できる訳もなく、調整できるかというと、洗浄してみて汚れが抜けて多少解消するかというところです。ベールのパーツを削れば多少は下がりますが、削るのはあまりお勧めできません。

この形状はこの機種固有のものかと思います。

ベール自体の角度はほとんど平行ですが、多少調整はできますが、下がり出すと不格好になってしまうと思います。

ではOHをしていきます。

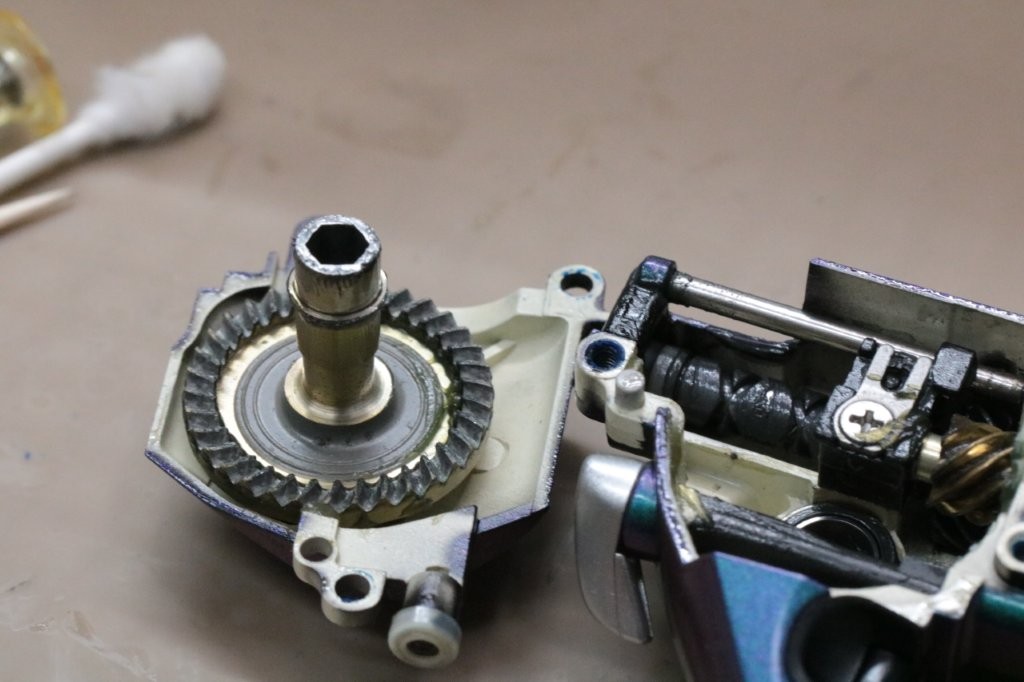

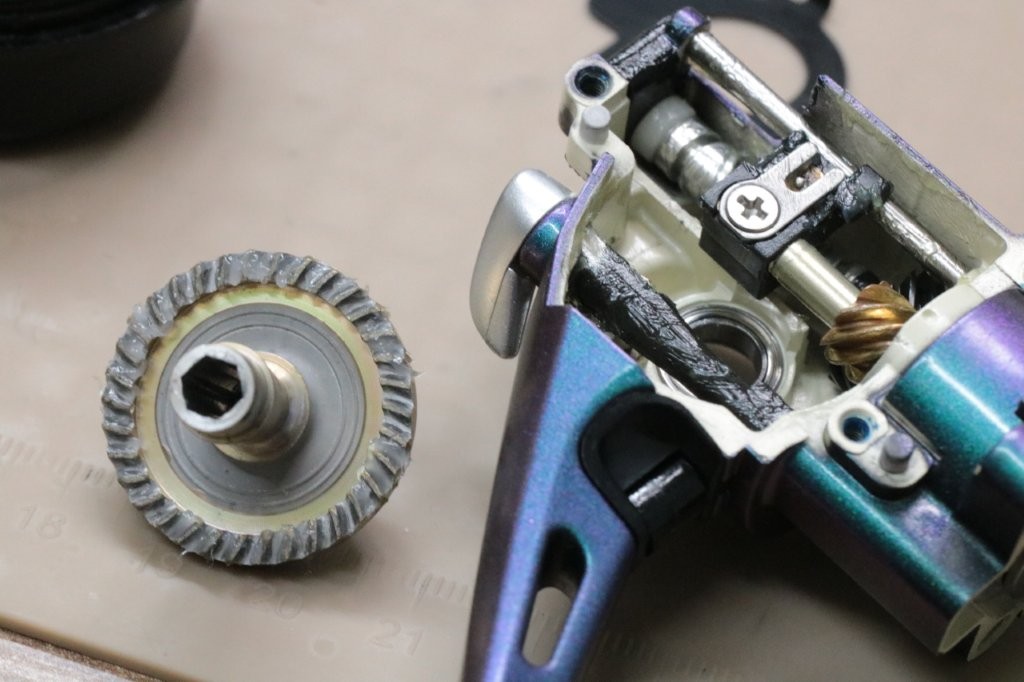

ウォームシャフトは真っ黒ですね。

ギアは摩耗があります。

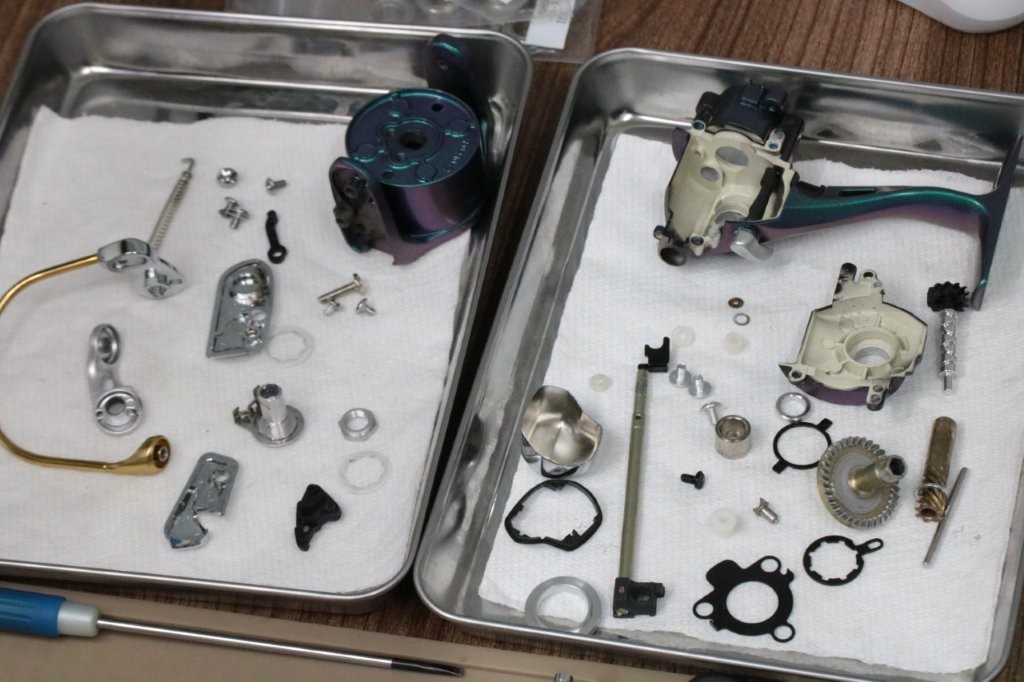

洗浄完了です。

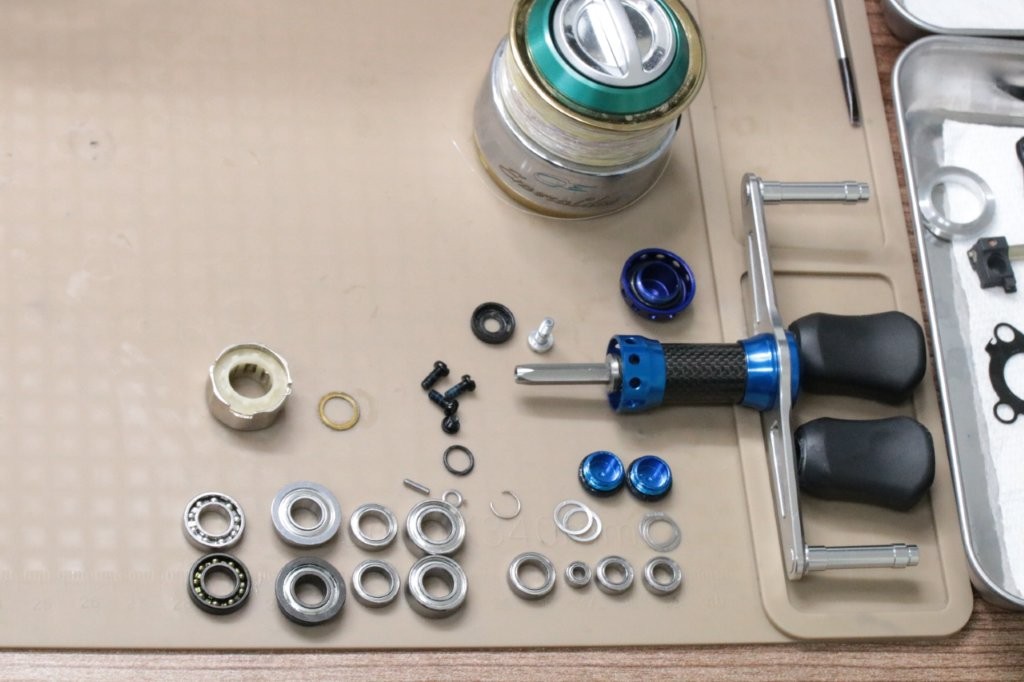

ボディベアリング4点交換実施。

グリスアップ。

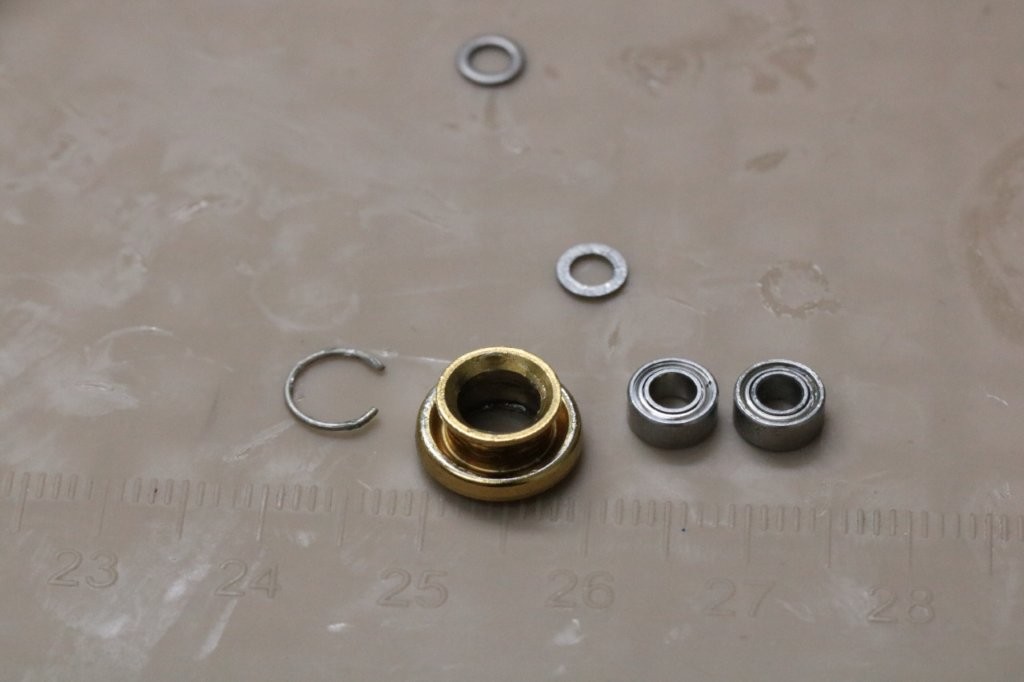

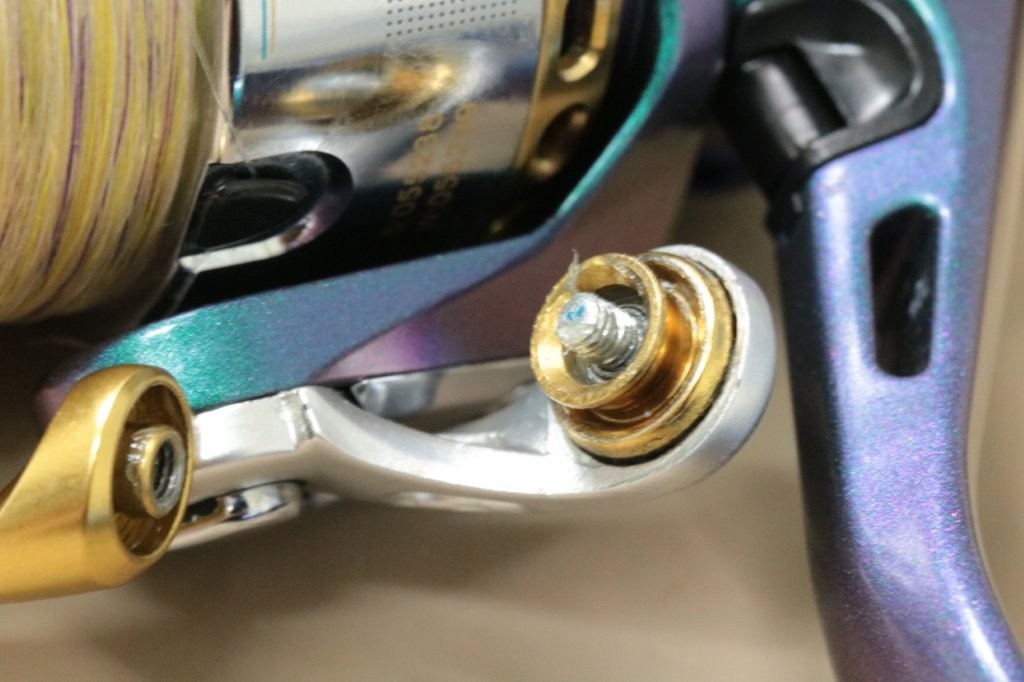

ラインローラーをチェックしましたが、少しノイズが大きいので新品に交換しました。

グリスアップします。

ラインローラーですが、元々多少ノイズがあるようですね。若干の改善となりました。

作業完了しました。

ギアの状態が思わしくないので、どうしてもゴリ感がありますね。
