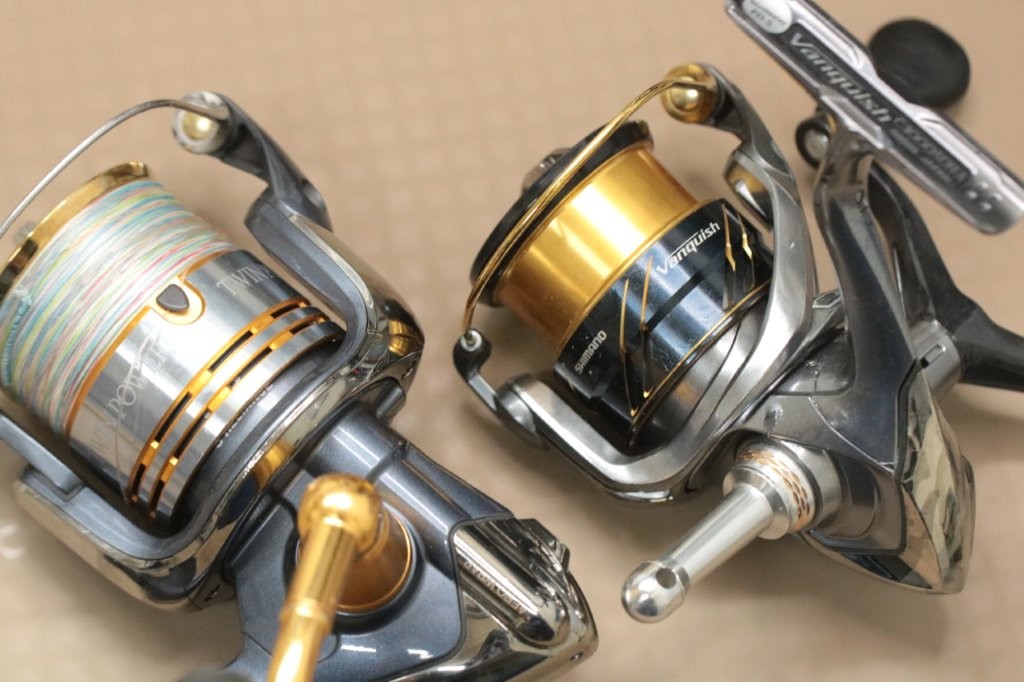

09ツインパワーSW4000XGと16ヴァンキッシュC3000SDHのオーバーホール

09ツインパワーSWと16ヴァンキッシュのオーバーホールのご依頼です。

08ツインパワーSWはシャリシャリ、ヴァンキッシュがゴロゴロで逆回転します。

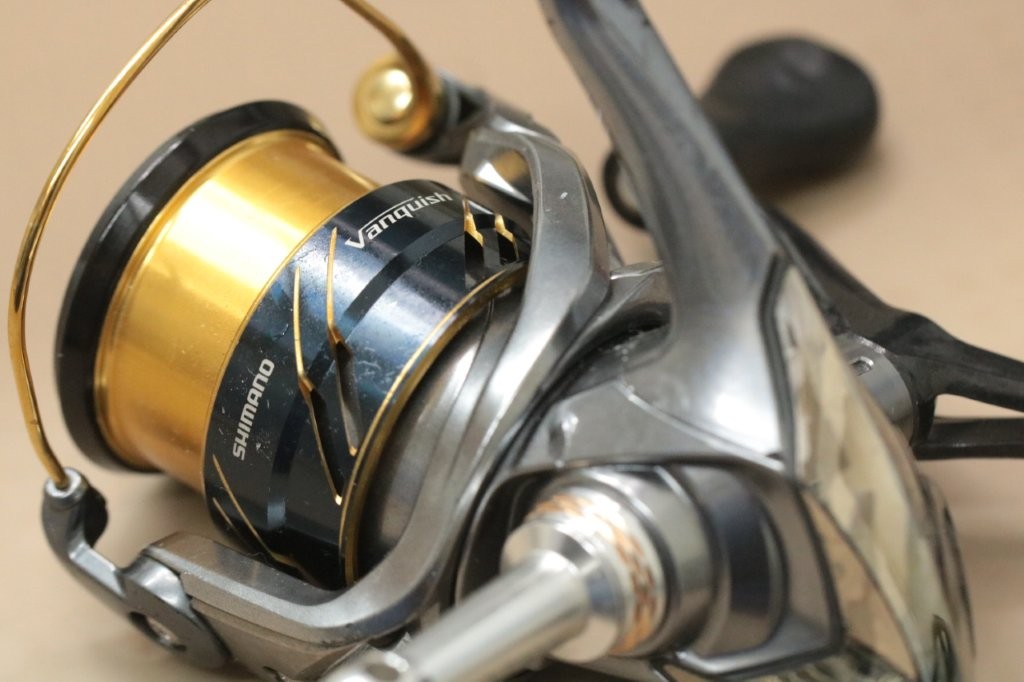

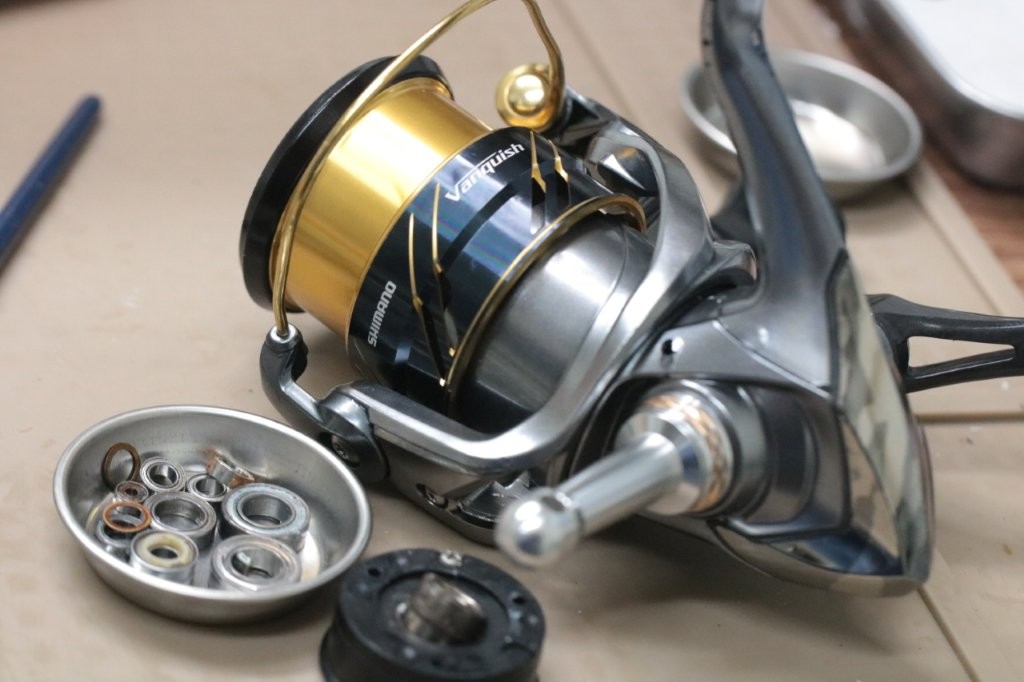

16ヴァンキッシュオーバーホール

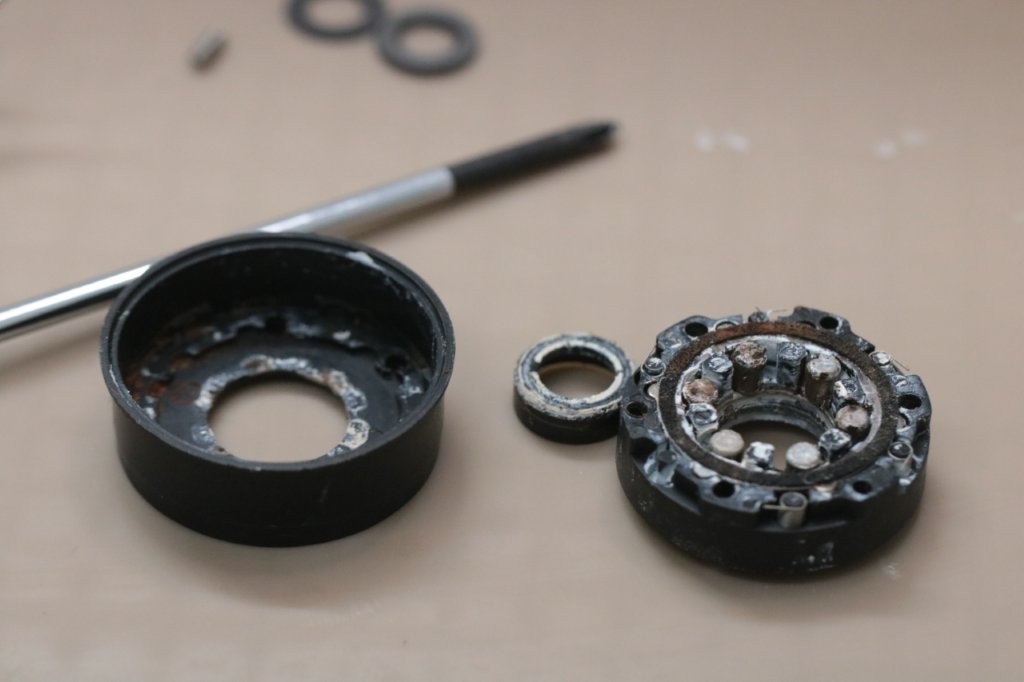

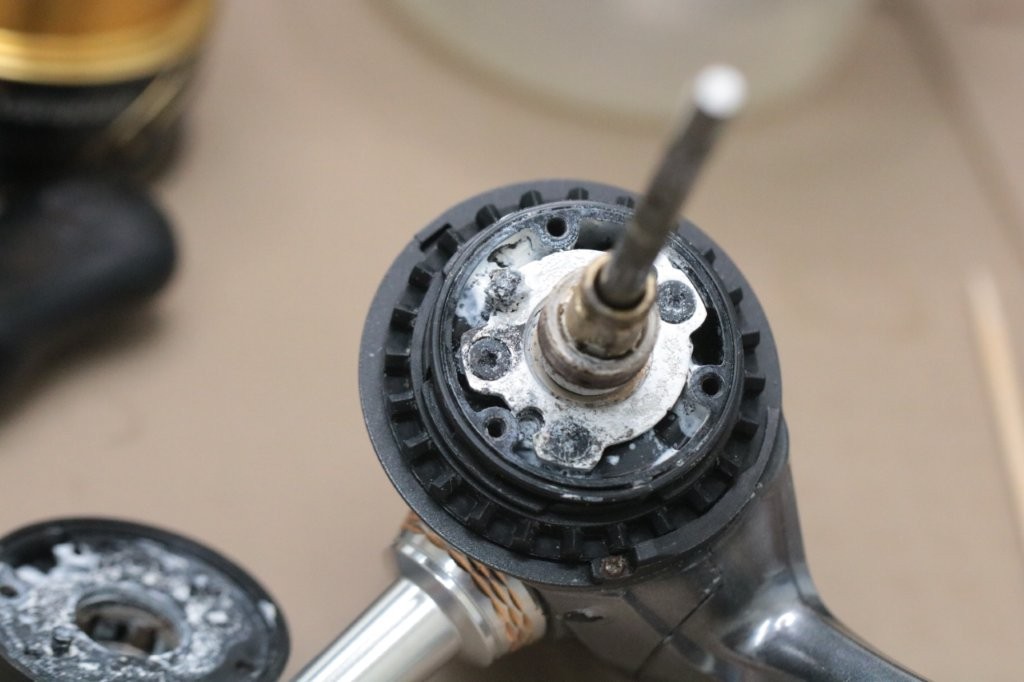

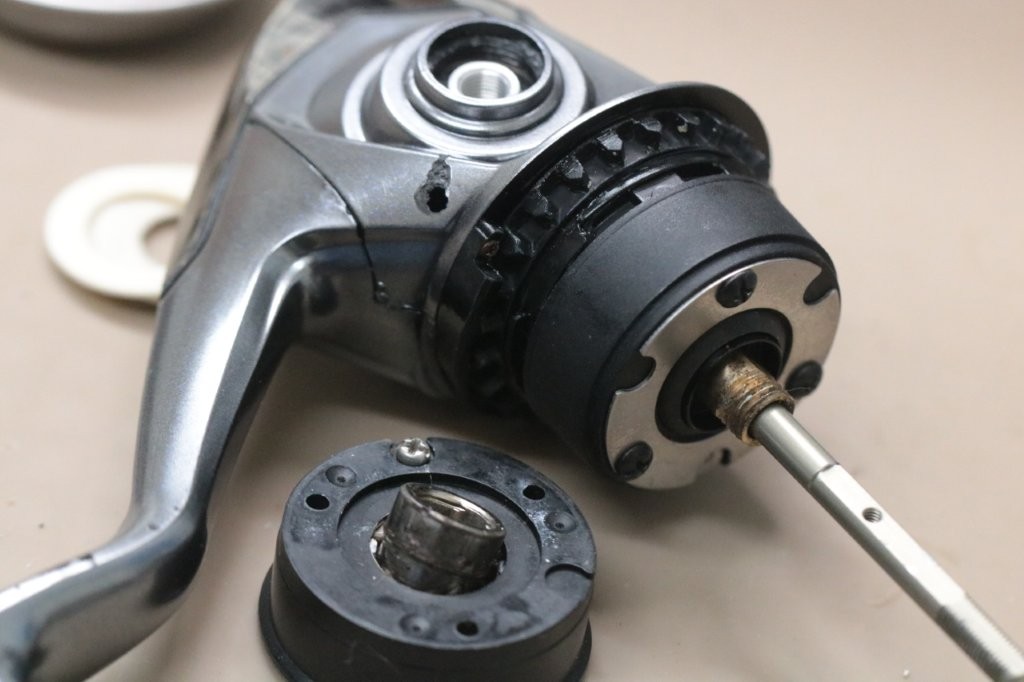

逆回転の原因はおそらくローラークラッチの錆ですね。

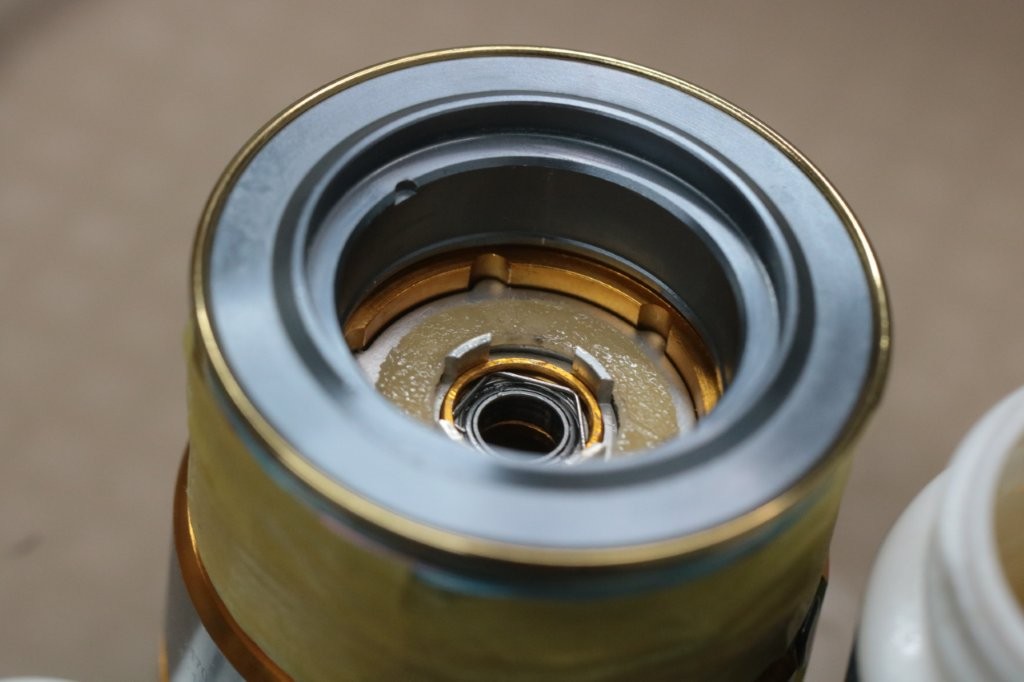

スプール受けの座金が逆についています。

やはり。

これは交換ですね。

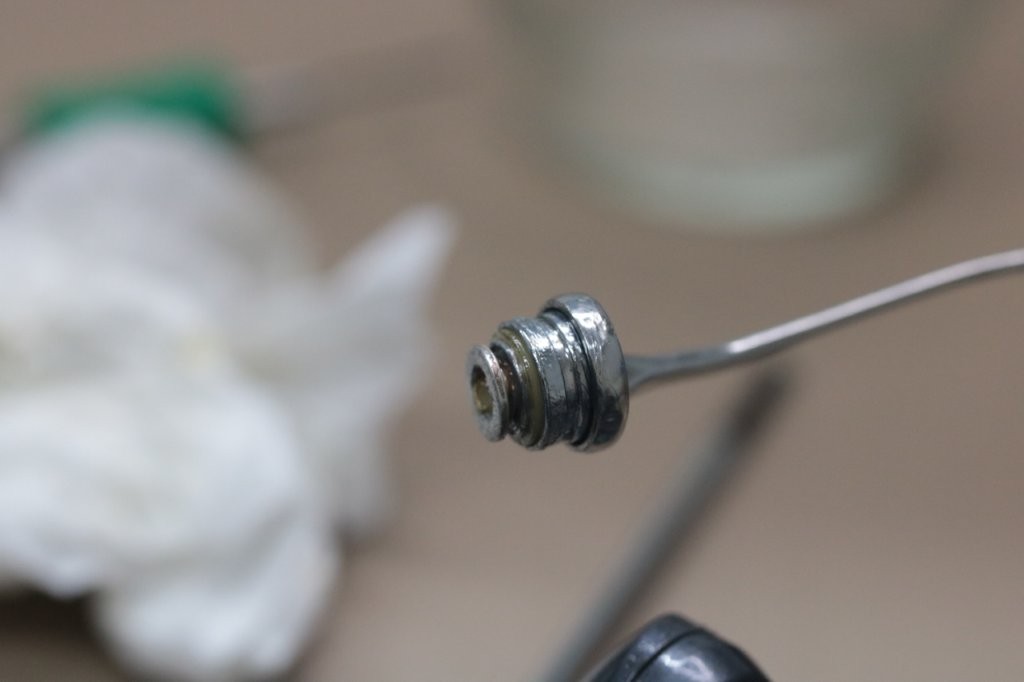

ラインローラーも交換ですね。

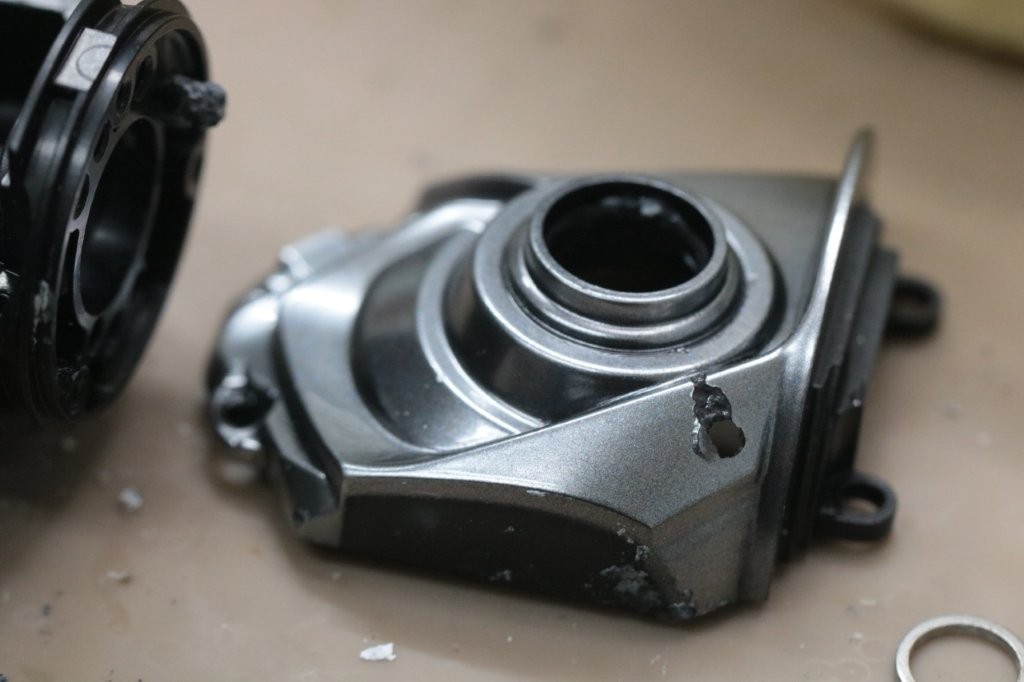

ボディガードが一部破損しています。

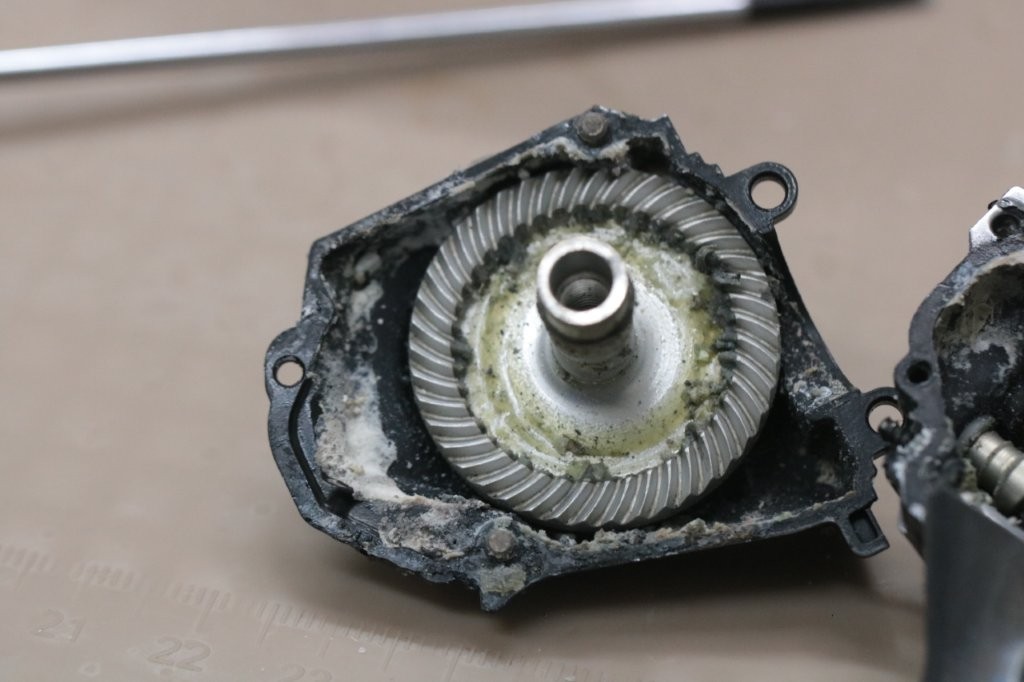

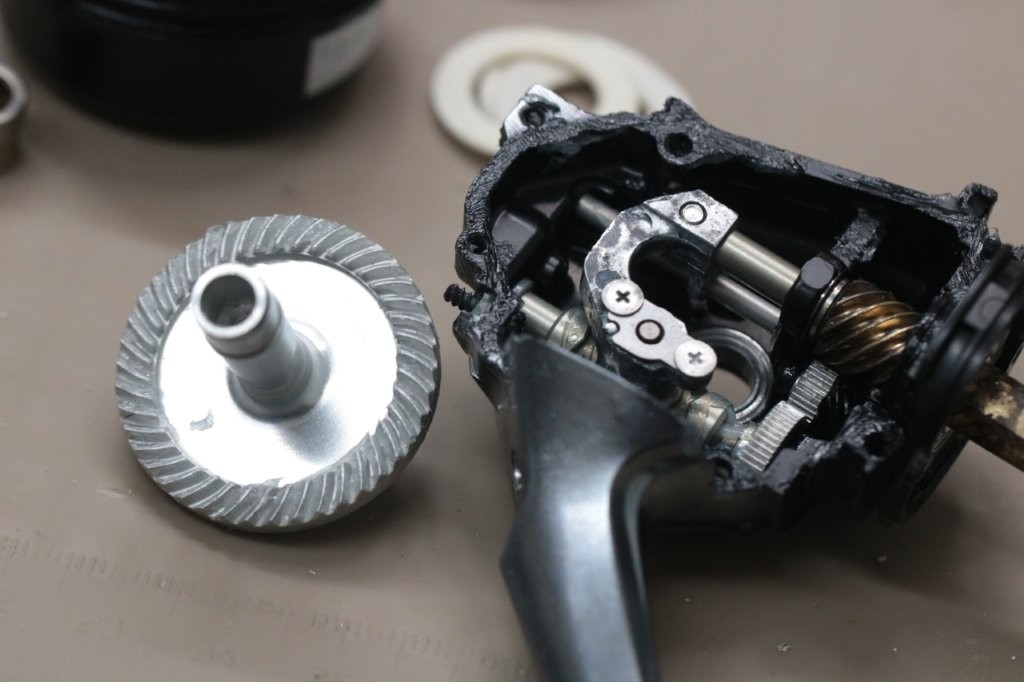

ボディ内部。

おーーー。

これは。

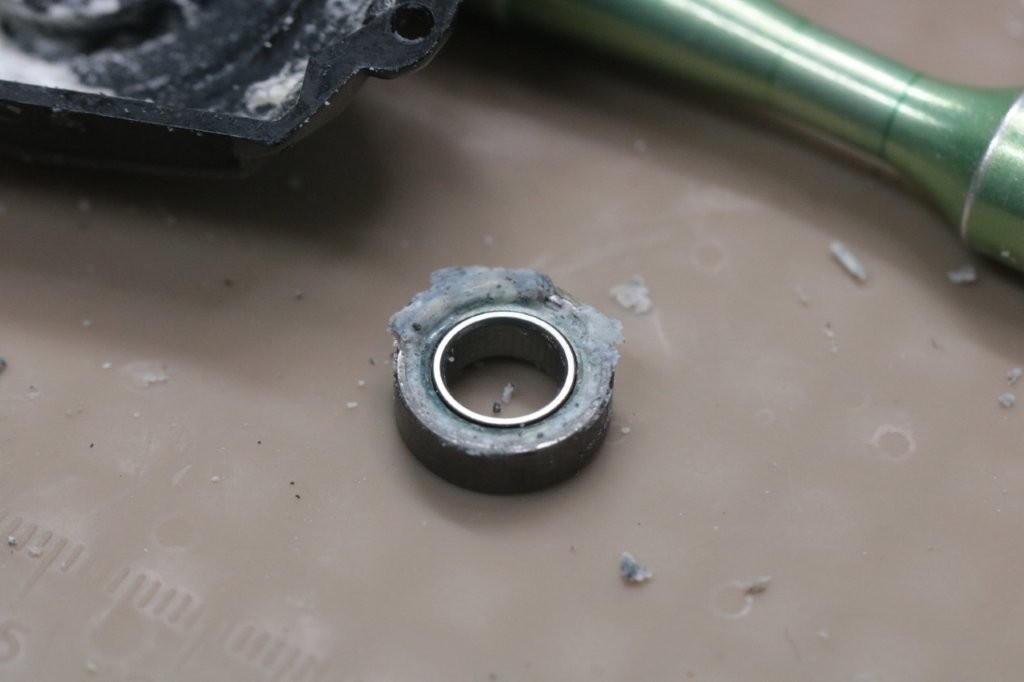

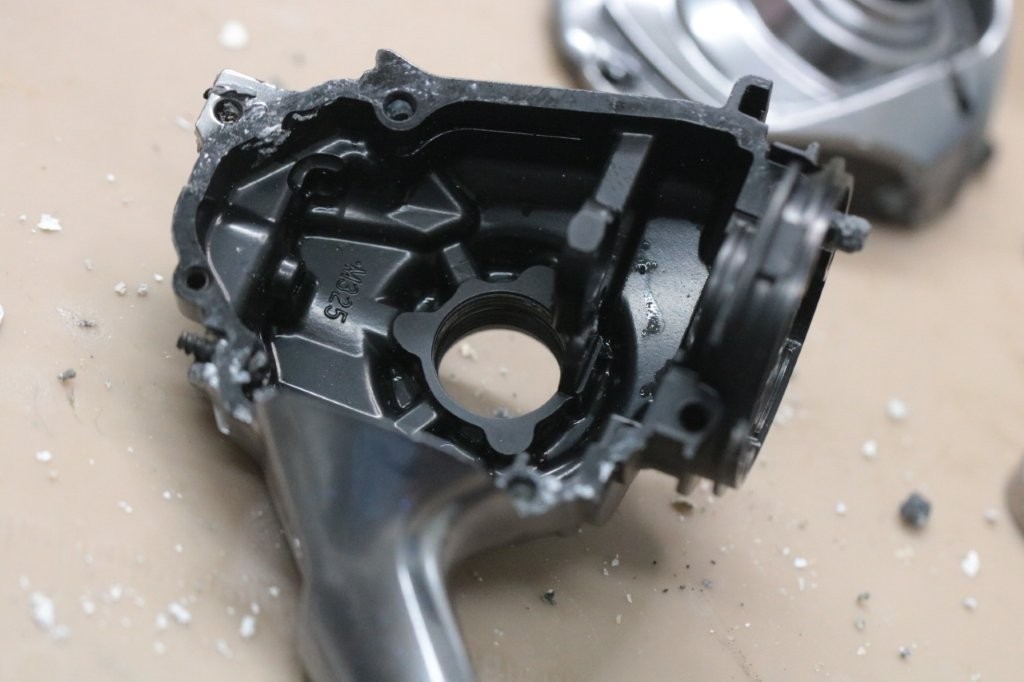

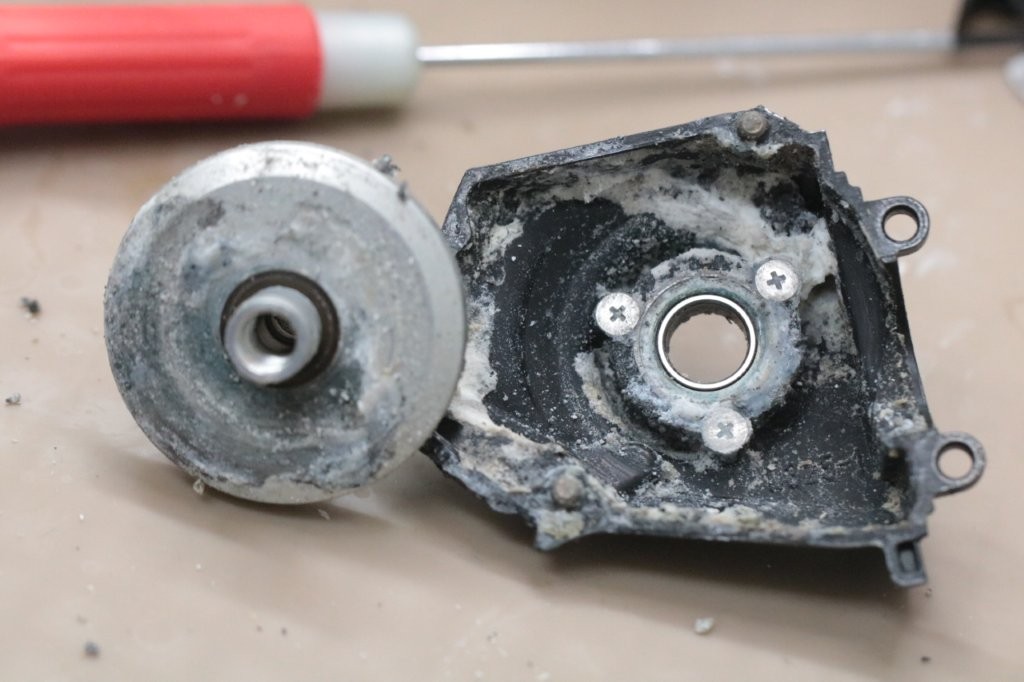

ベアリングが鎧のように塩をまとっております。

ここまでなる原因は何だろうか。

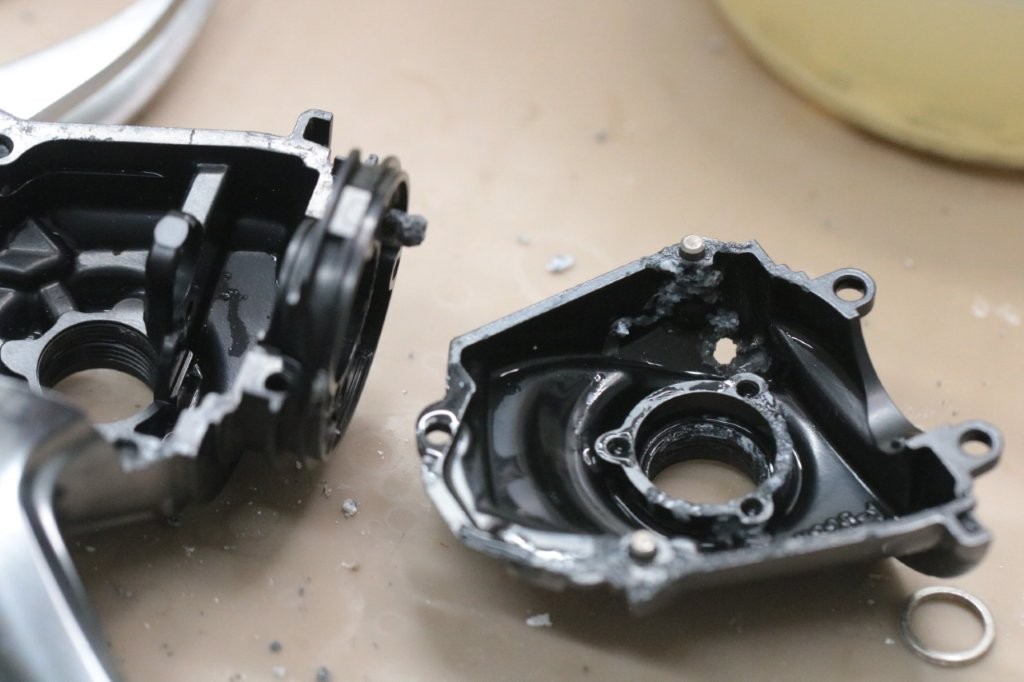

固着をはがしていくと、穴が開いております。。。。

穴から浸水したのか、内部浸水したものが腐食して穴が開いたのか？

気合で洗浄ですね。

交換しないと難しいかもですね。

ボディは行けそうです。

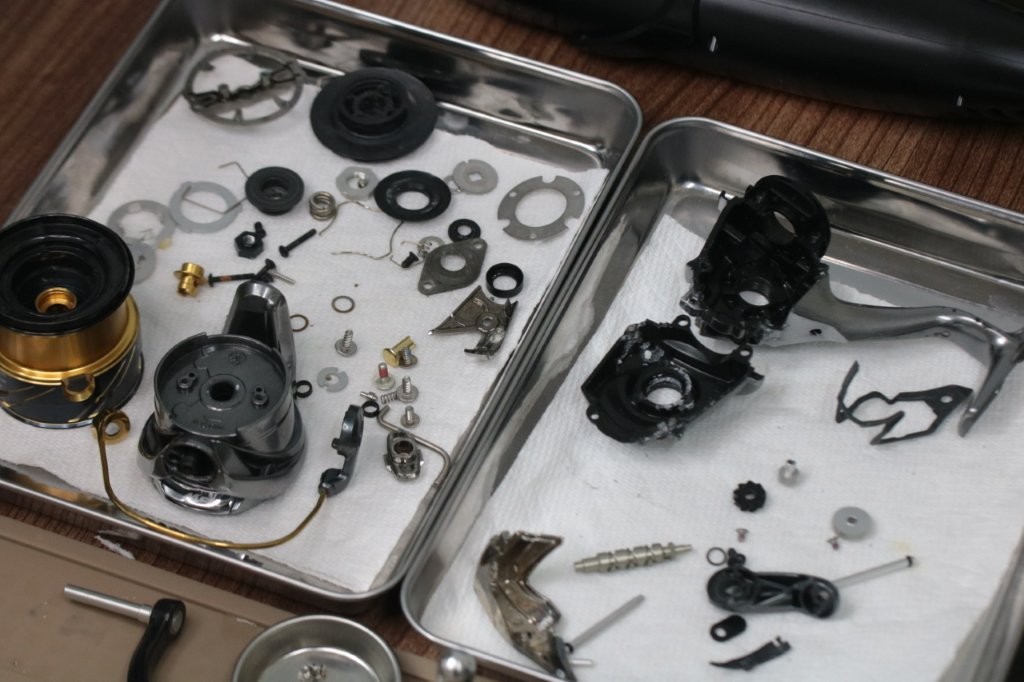

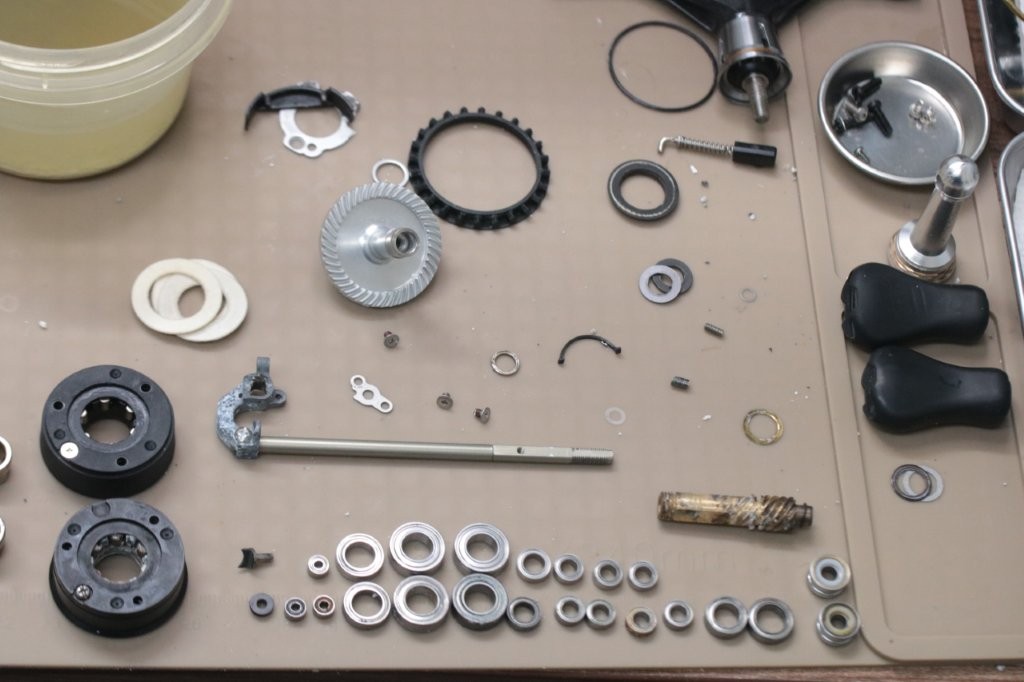

ALL洗浄完了です。

ローラークラッチとインナー、ベアリングは8点交換となります。

パーツクリーナーの汚れです。見た目以上に沈殿物がございます。

いったんギアはそのままグリスアップして。

組んでみます。塩が完全に取れてません・・・が、巻き心地には影響がない箇所です。

ローラークラッチは新品に交換です。

フタに穴が見えますね。

エポキシでふさぎます。

硬化完了です。

ボディガードの破損も接着剤で固定。

ラインローラーも新品に置換。

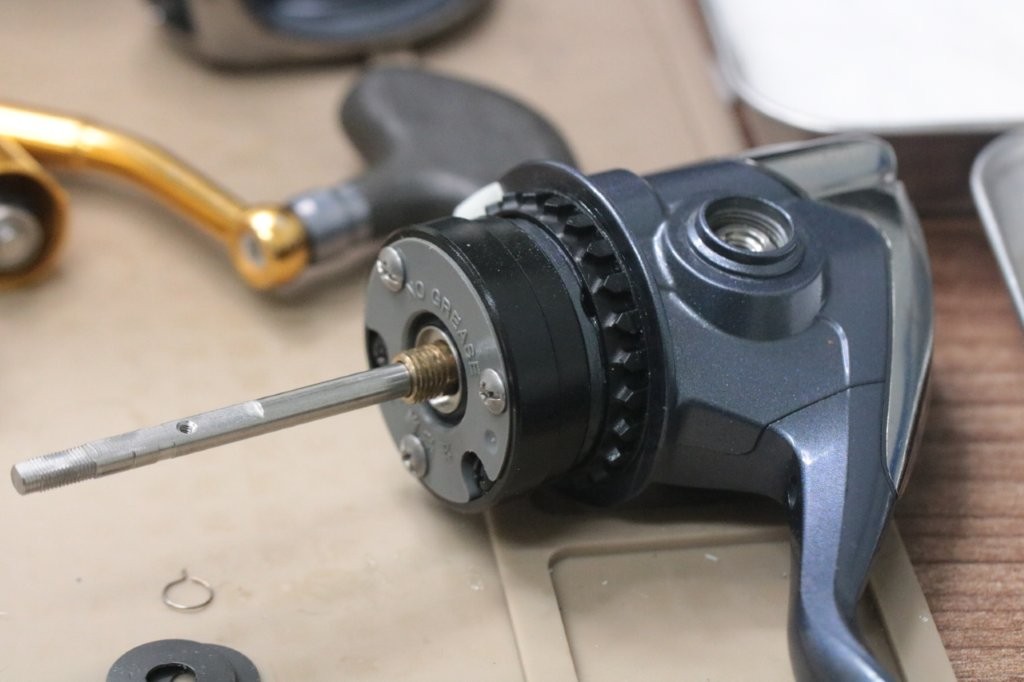

ドラグワッシャーにグリスを塗布します。

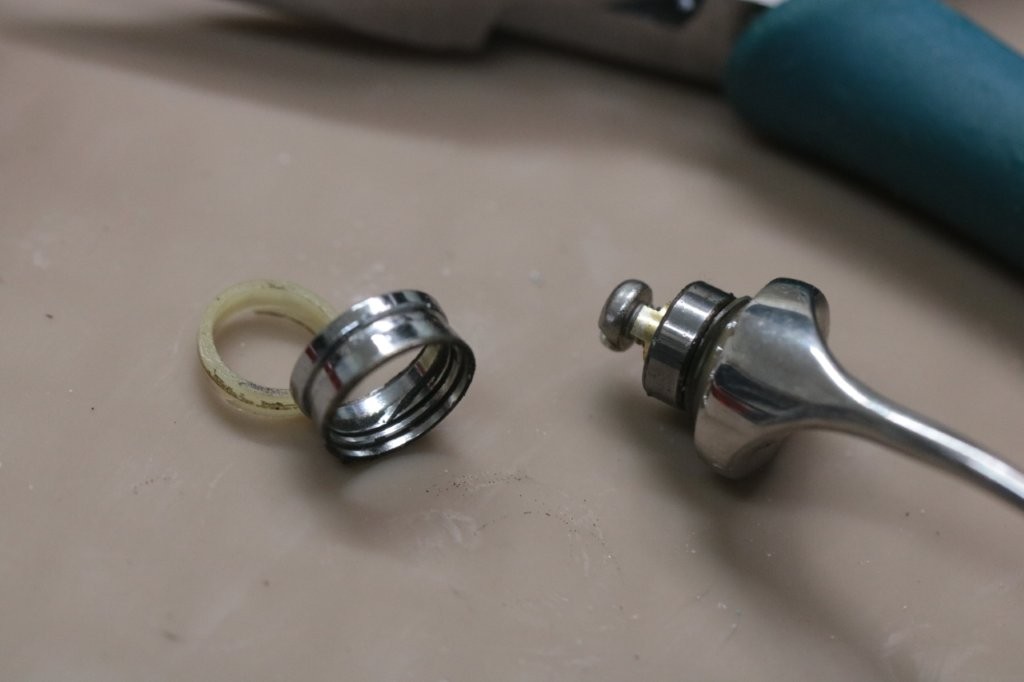

1か所ハンドルノブキャップが無いので取り付けます。

巻き心地はそれほど悪くないですが、ざらつきは残りますね。

穴をふさぐ前に一度仕上げ。

最終、穴はきれいに閉じました。

パーツ交換にて不具合は解消です。

09ツインパワーSW オーバーホール

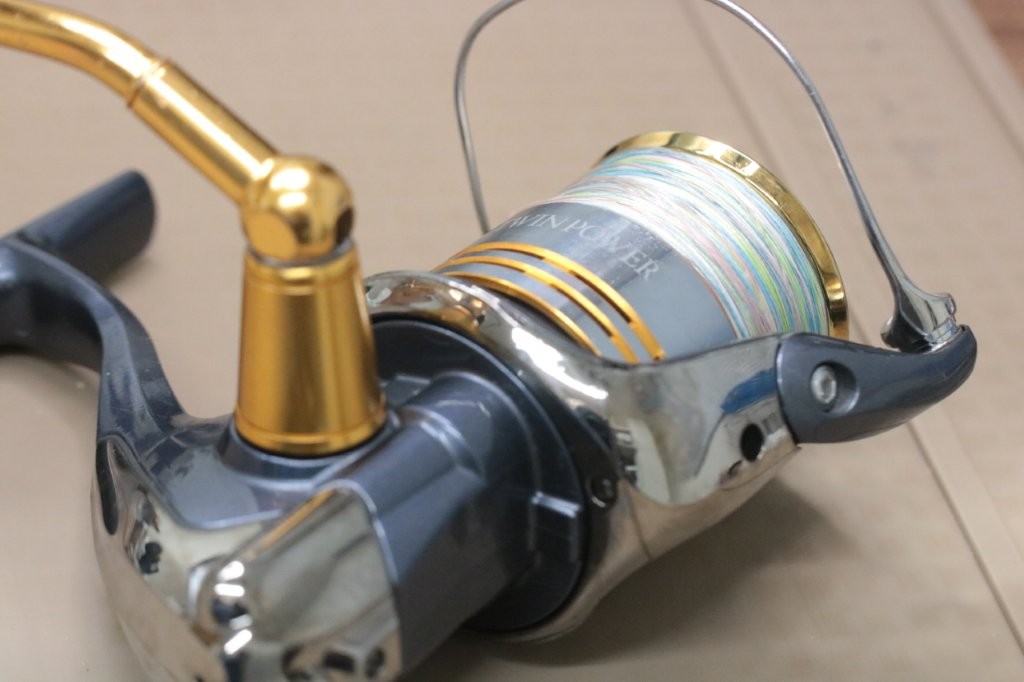

09ツインパワーSWの作業を行います。

シャリ感が強めですね。

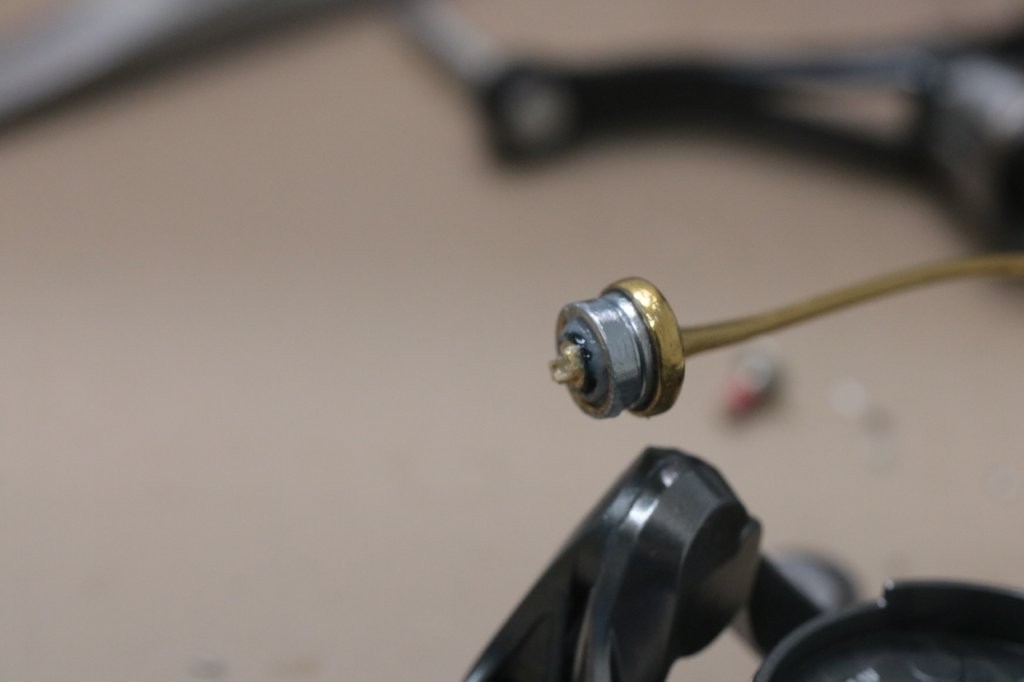

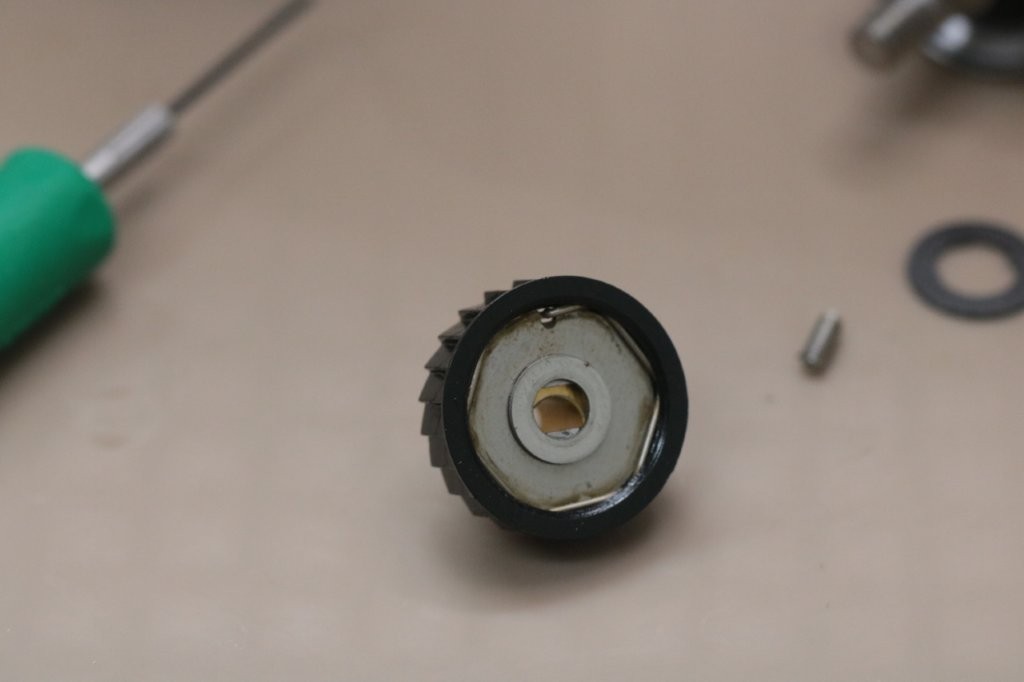

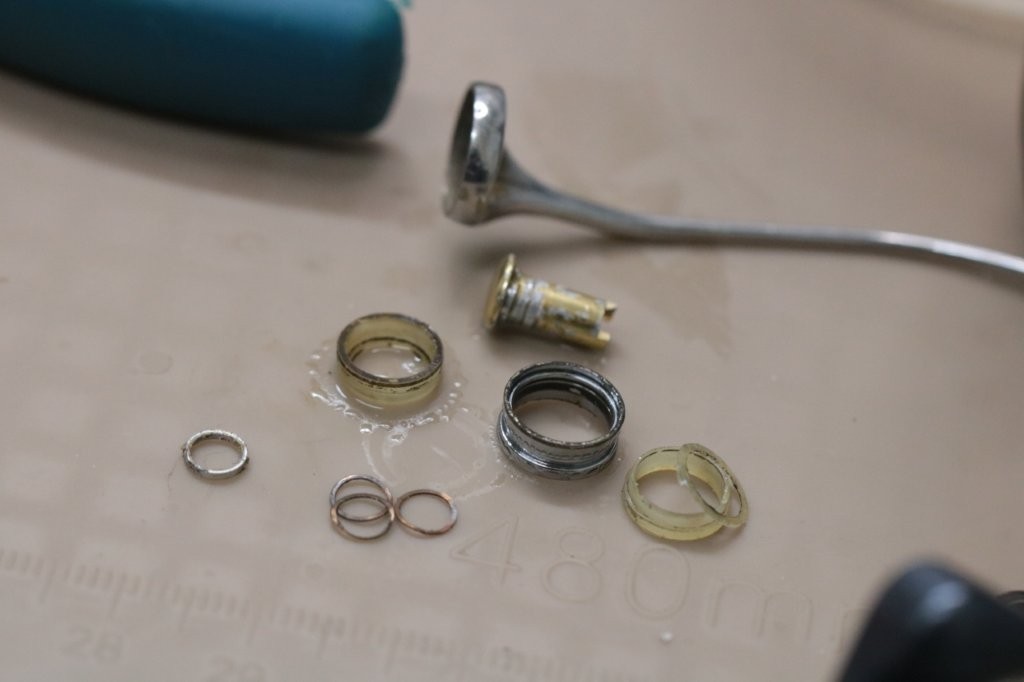

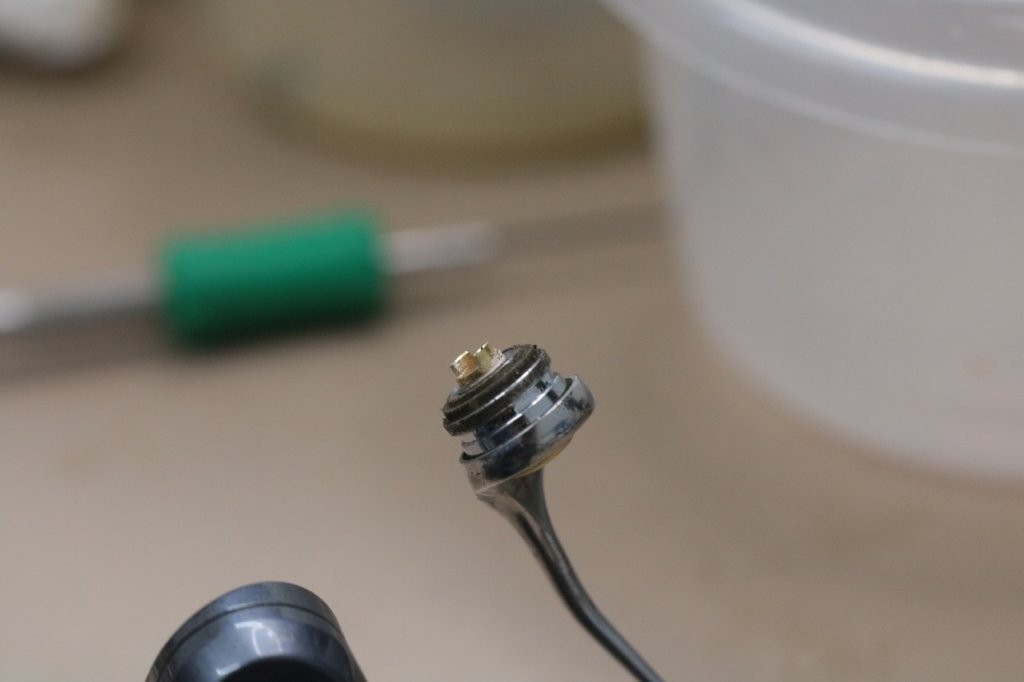

ラインローラーが固着しています。

1点ブッシュ破損しました。

何とか取れました。

アーム固定軸も交換ですね。

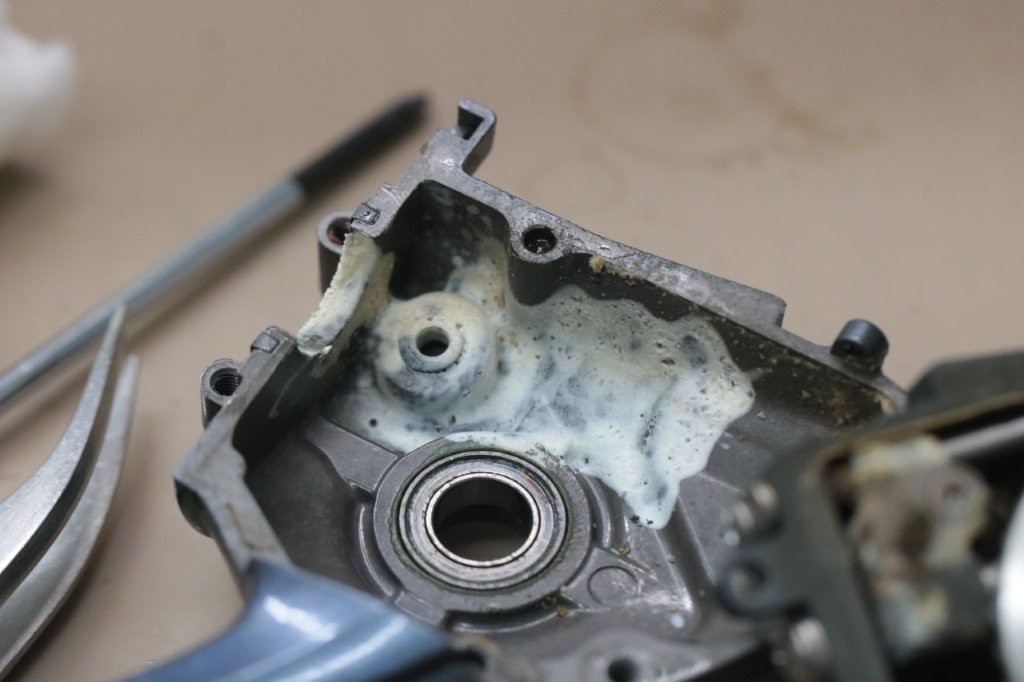

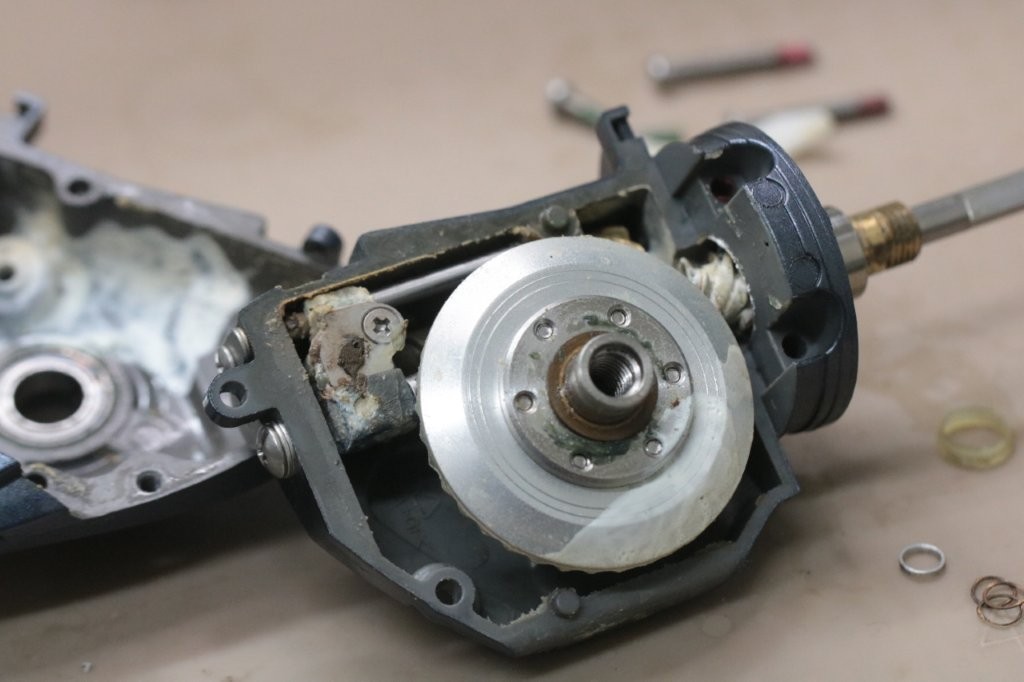

ボディ内部。

白い？？

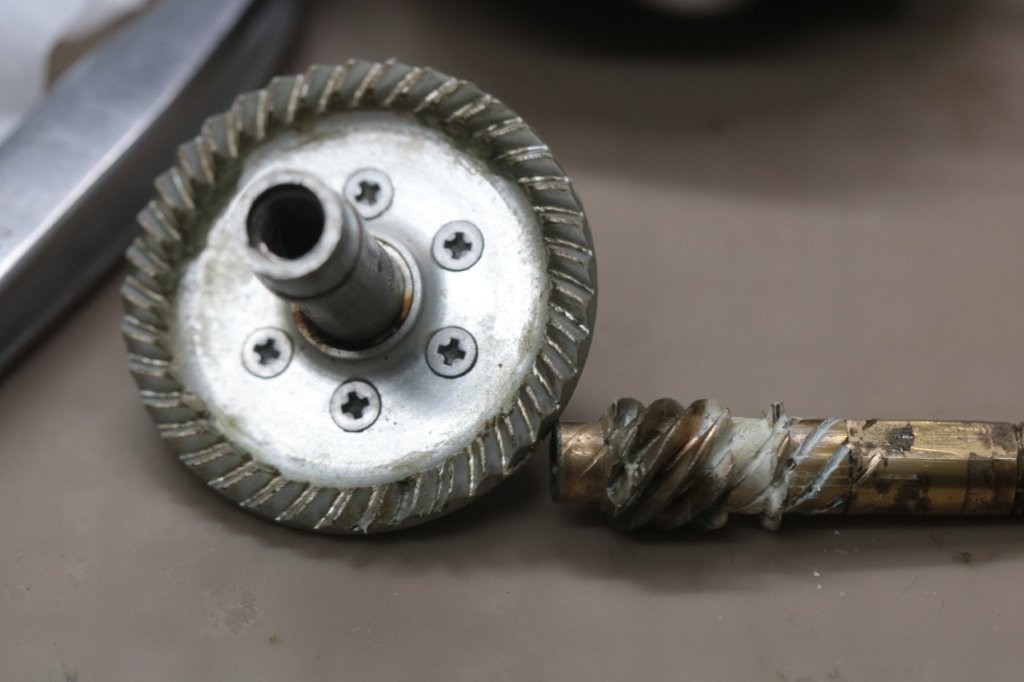

内部に浸水したんでしょうか。ギアは摩耗感がございます。

ウォームシャフトが真っ黒ですね。

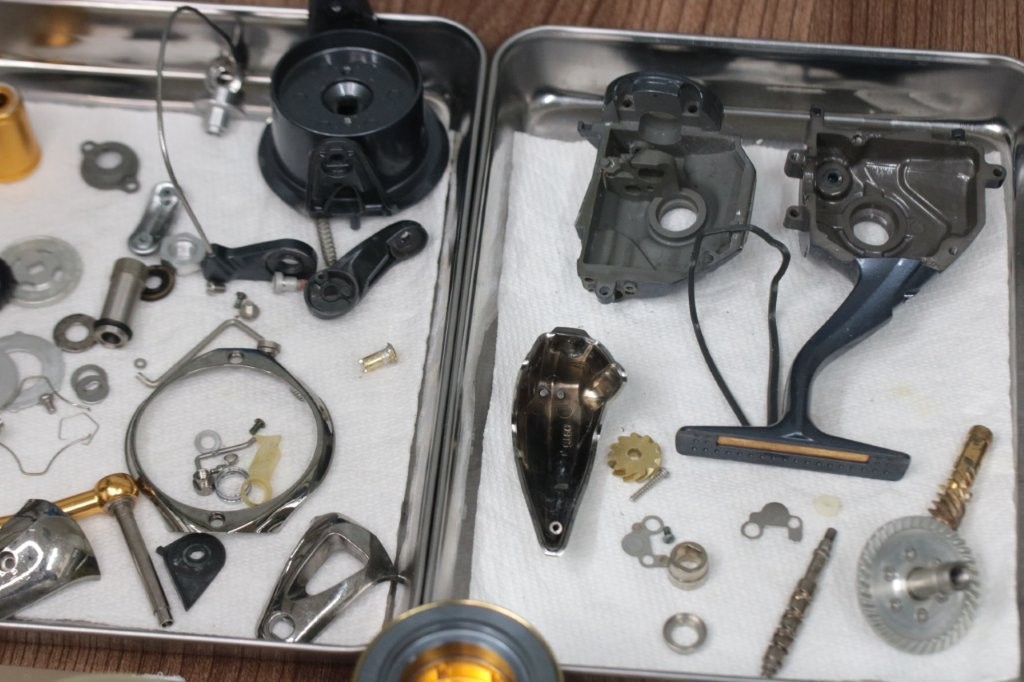

洗浄実施。

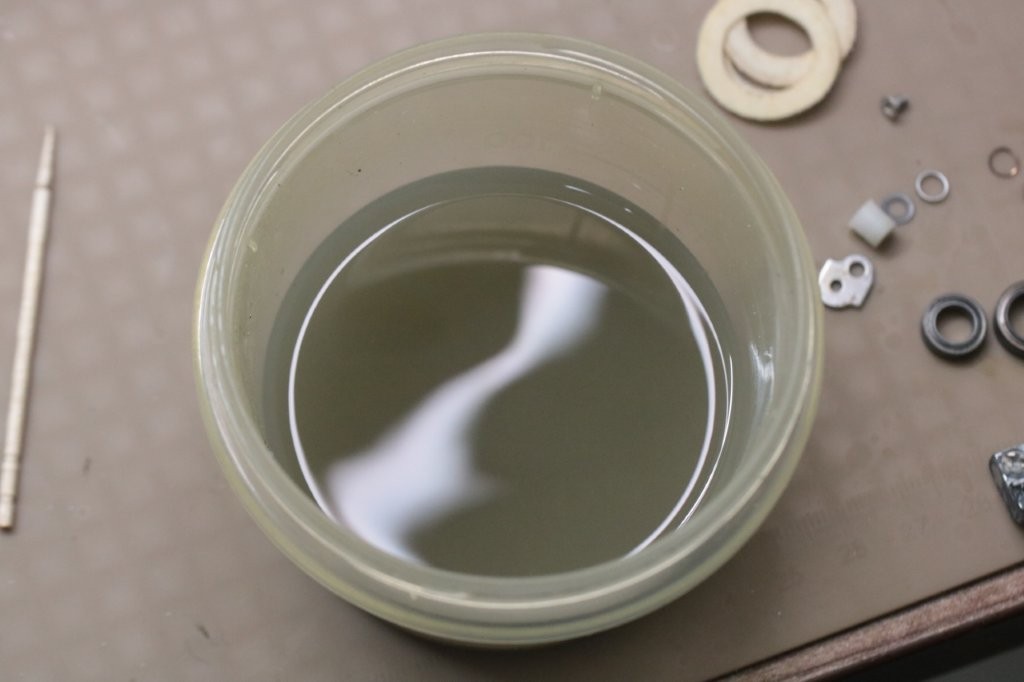

パーツクリーナーの汚れですが、錆で変色しております。

ボディ内部、ラインローラーのベアリングを交換です。ハンドルノブの外側も1点交換しました。

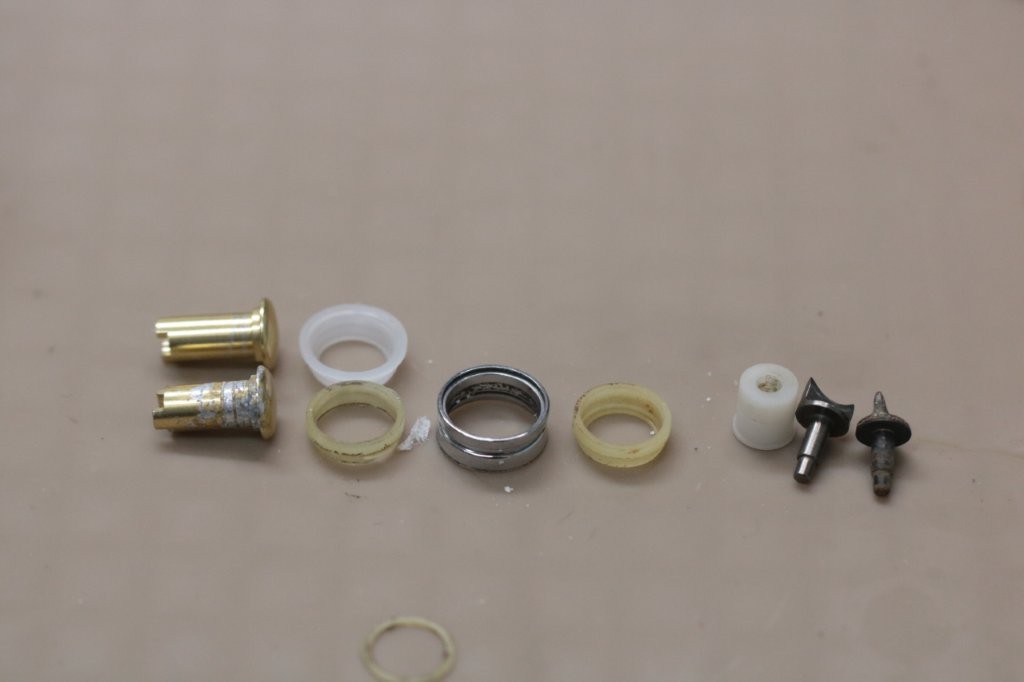

ベアリング以外には、ウォームシャフトピンとラインローラーブッシュ、アーム固定軸を交換。

グリスアップ。

グリスアップ。

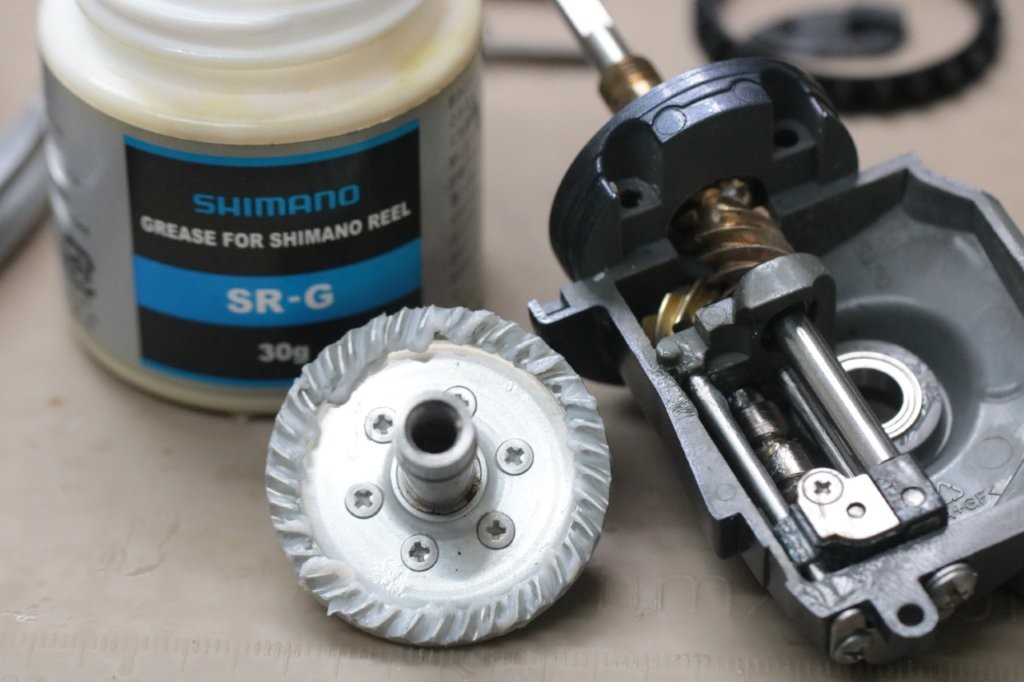

ドライブギアはSW用のギアグリスを塗布します。

浸水しないよう、グリスでブロックするよう塗布してから組みます。

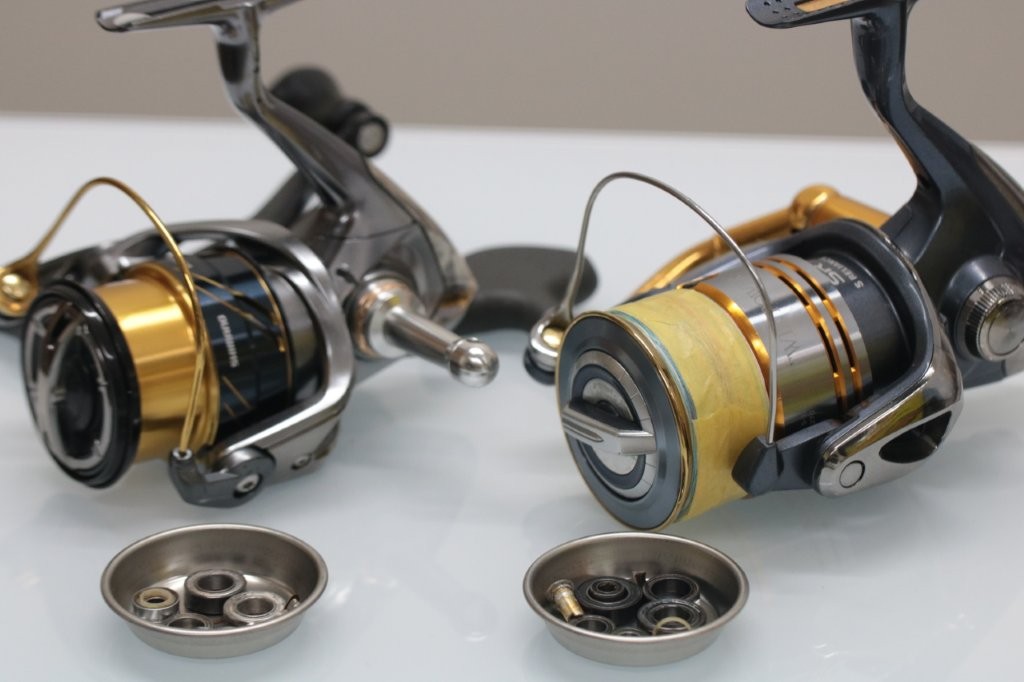

作業完了しました。

ギアのシャリ感のみ残りますが、巻き感は良化しました。

この度はご依頼いただきありがとうございました。
