11オシアジガー1500HG 2台オーバーホール

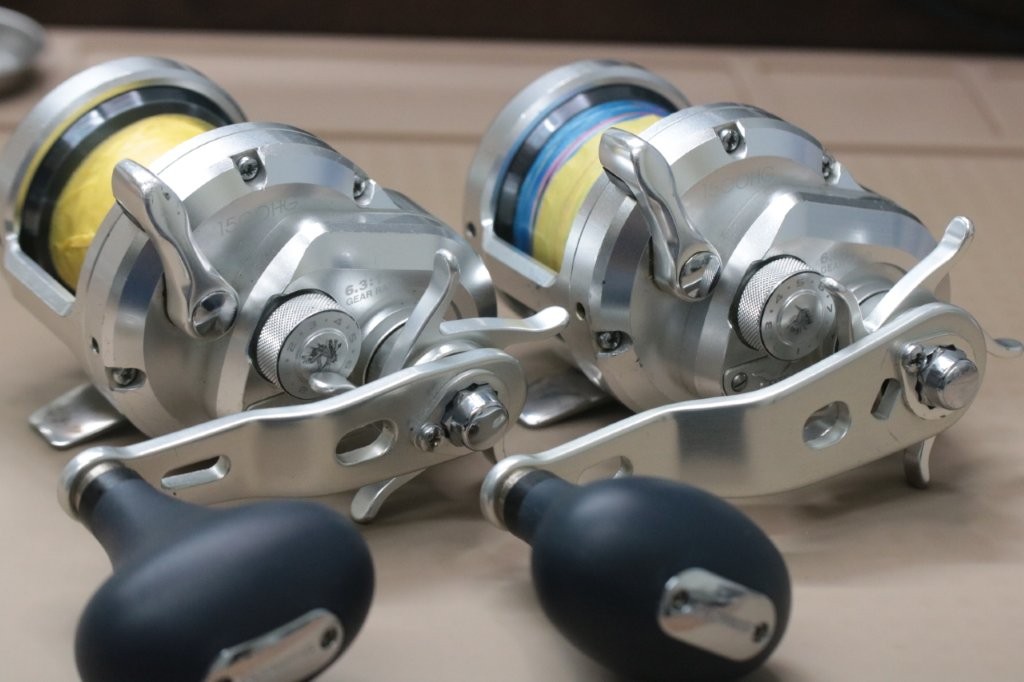

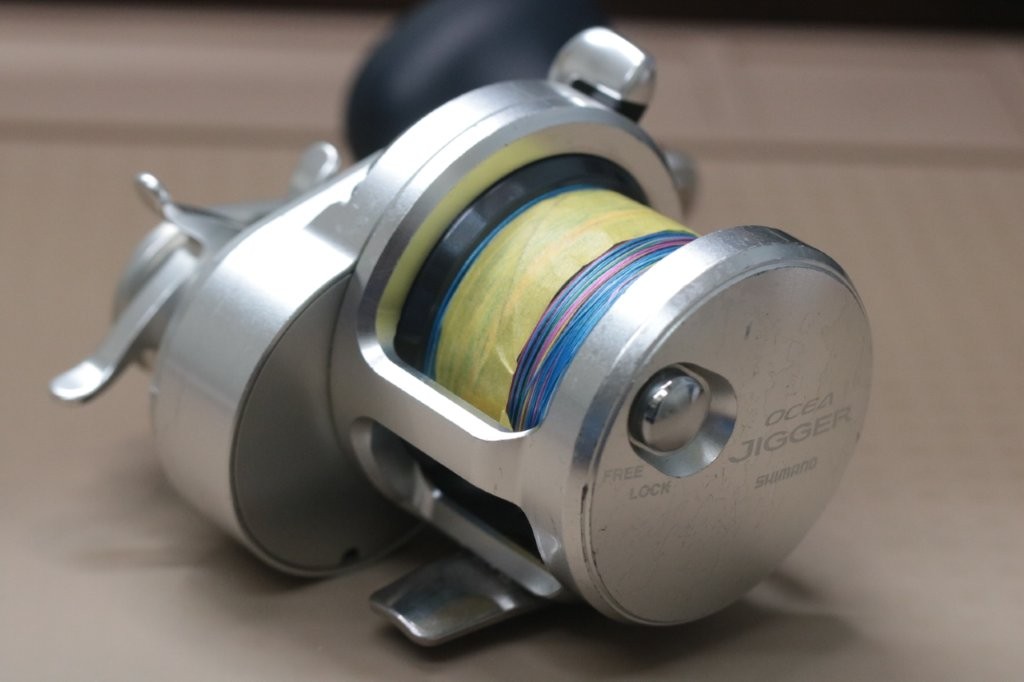

11オシアジガー1500HGの2台、オーバーホールのご依頼をいただきました。

1台目オーバーホール

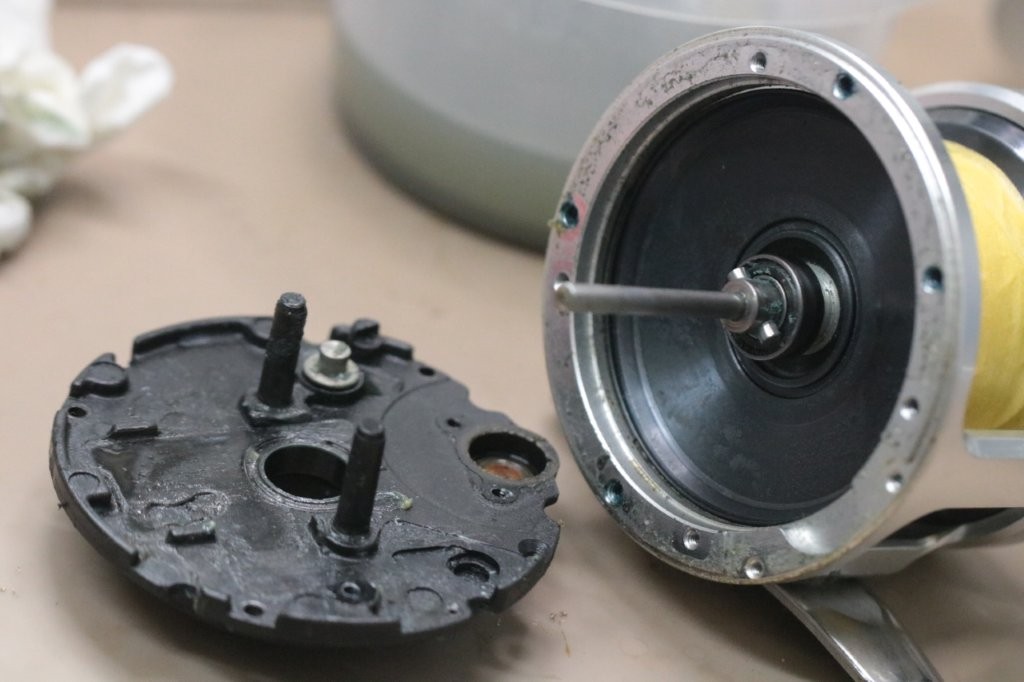

少しゴリ感がある個体から分解していきます。

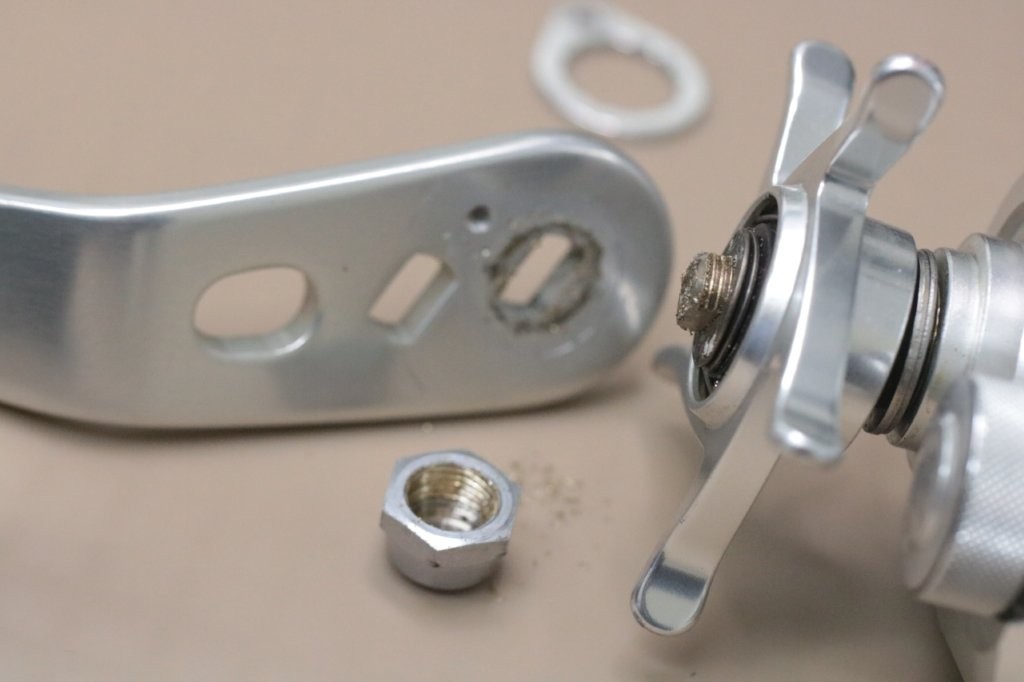

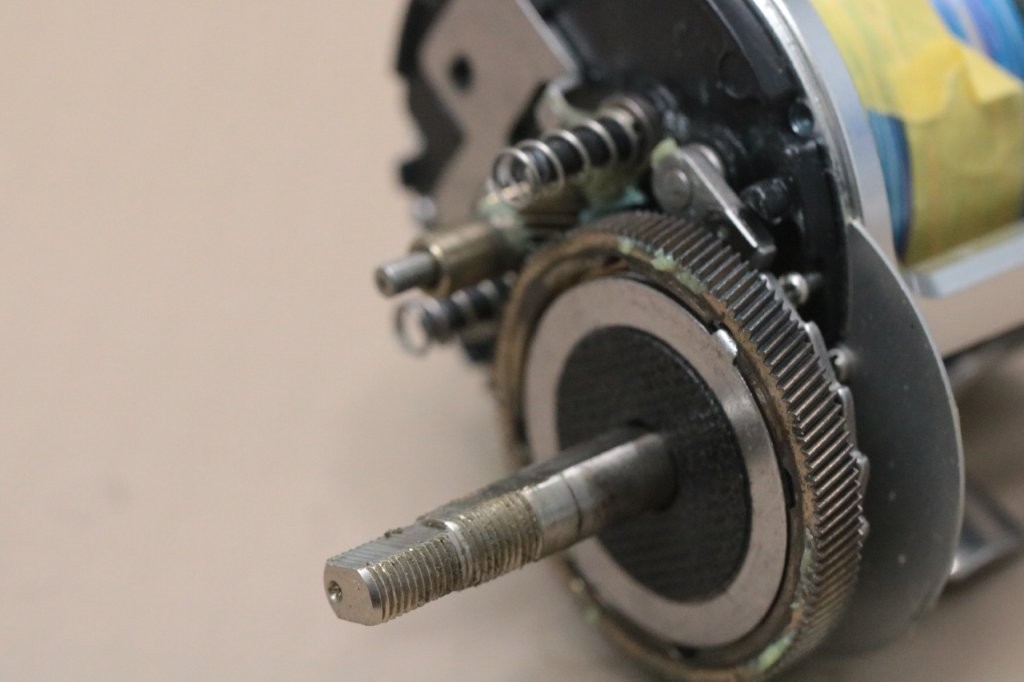

ドライブギア軸のネジ山をなめてますね。

ナットと軸を手配しましたが、在庫なしでございました。

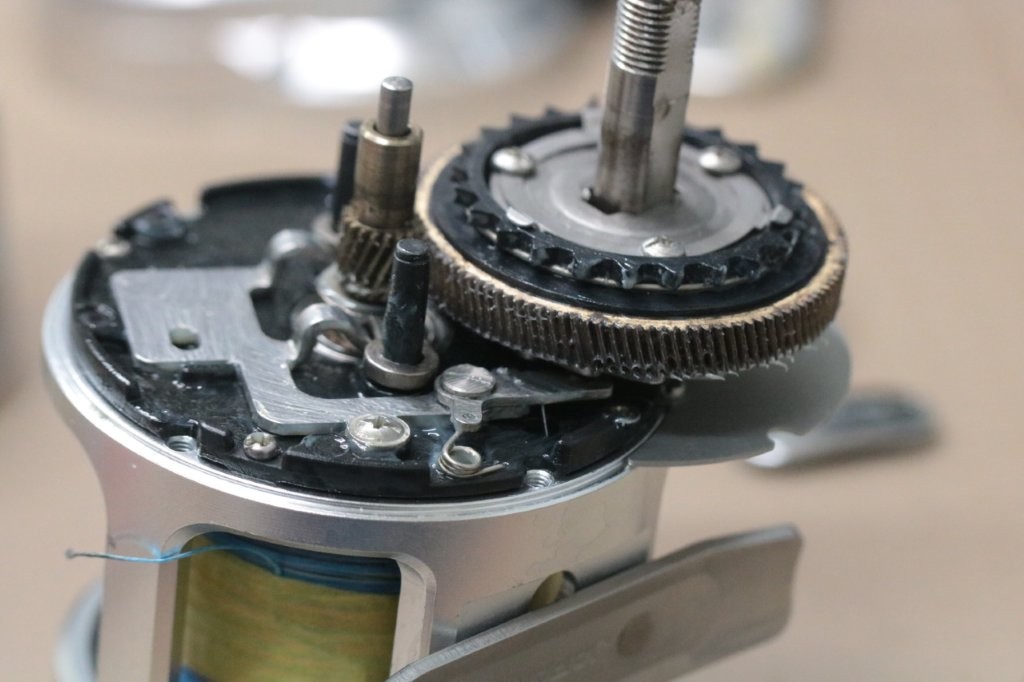

ギアも消耗気味ですね。

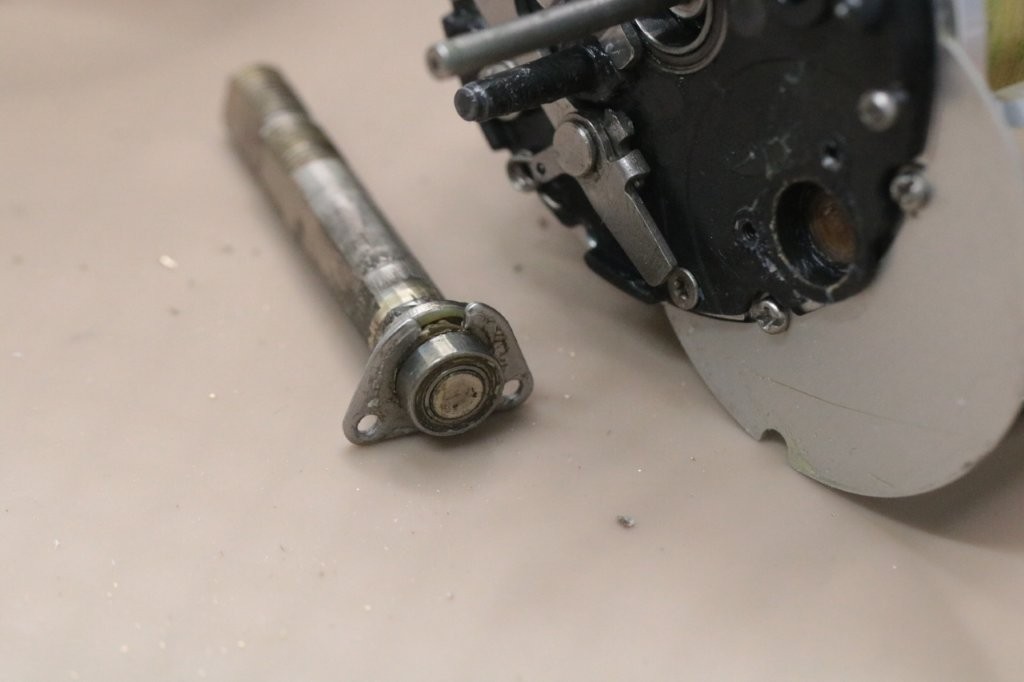

ドライブギア軸ベアリングもざらつきありです。

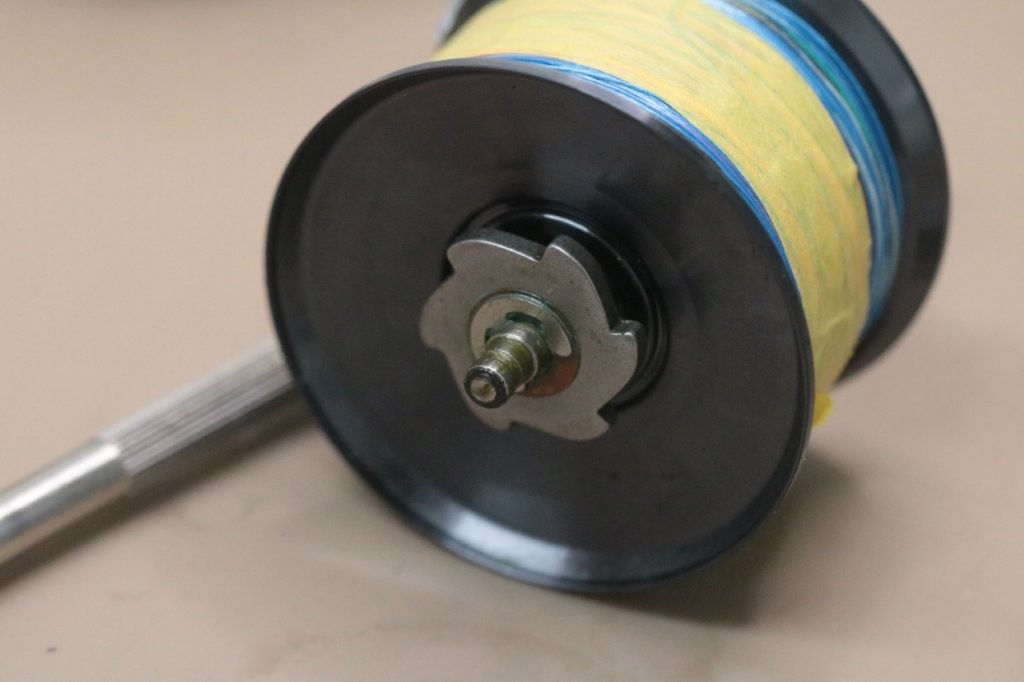

スプールベアリングはまだ使えそうです。

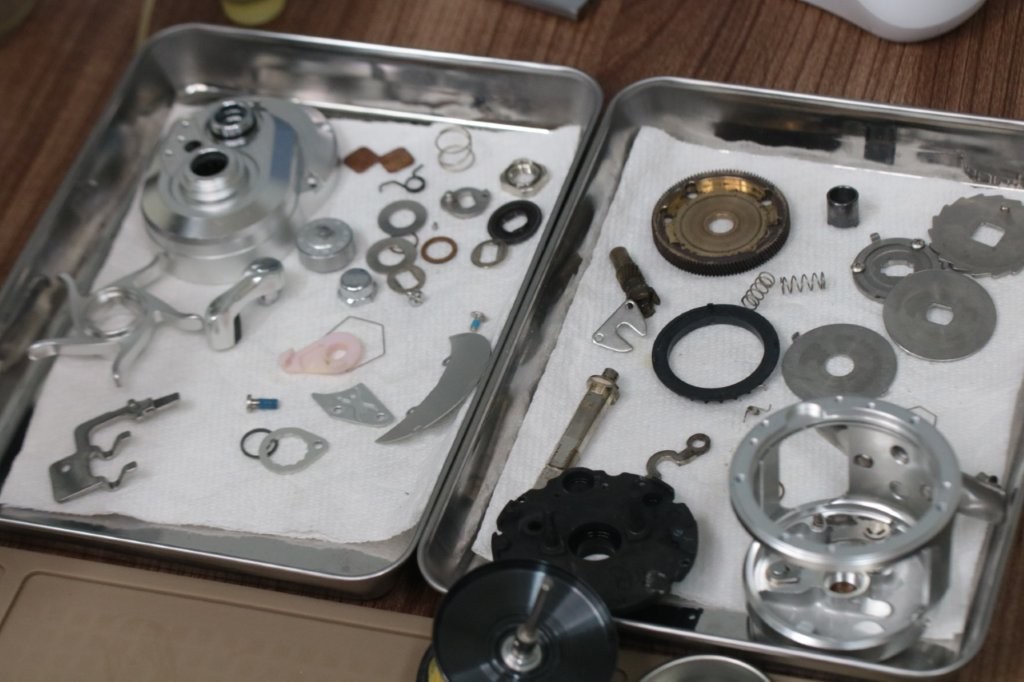

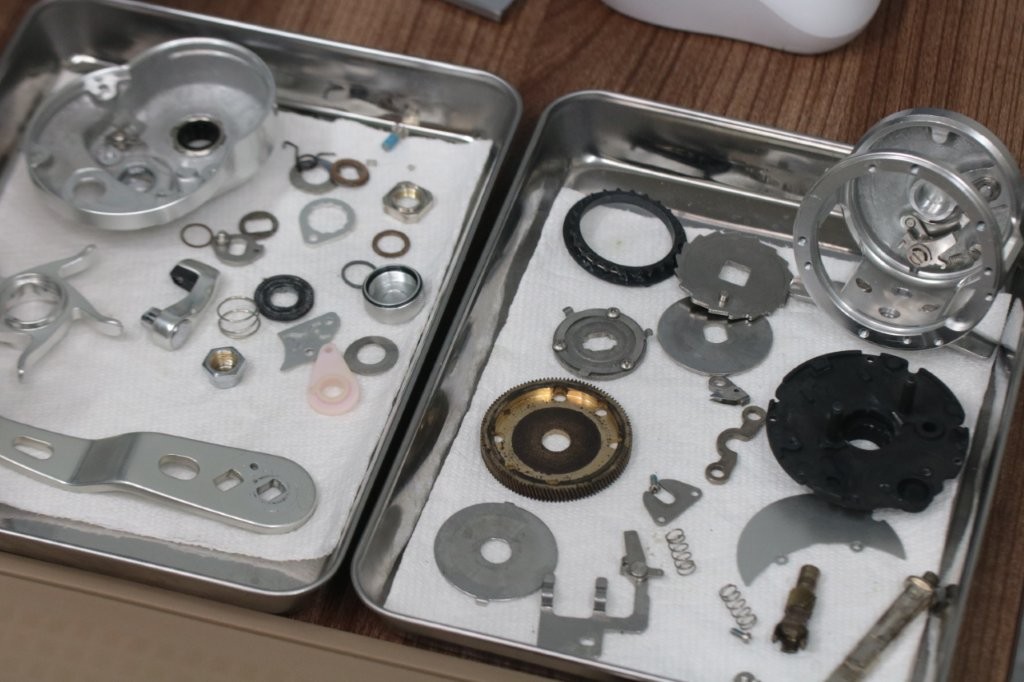

洗浄完了です。

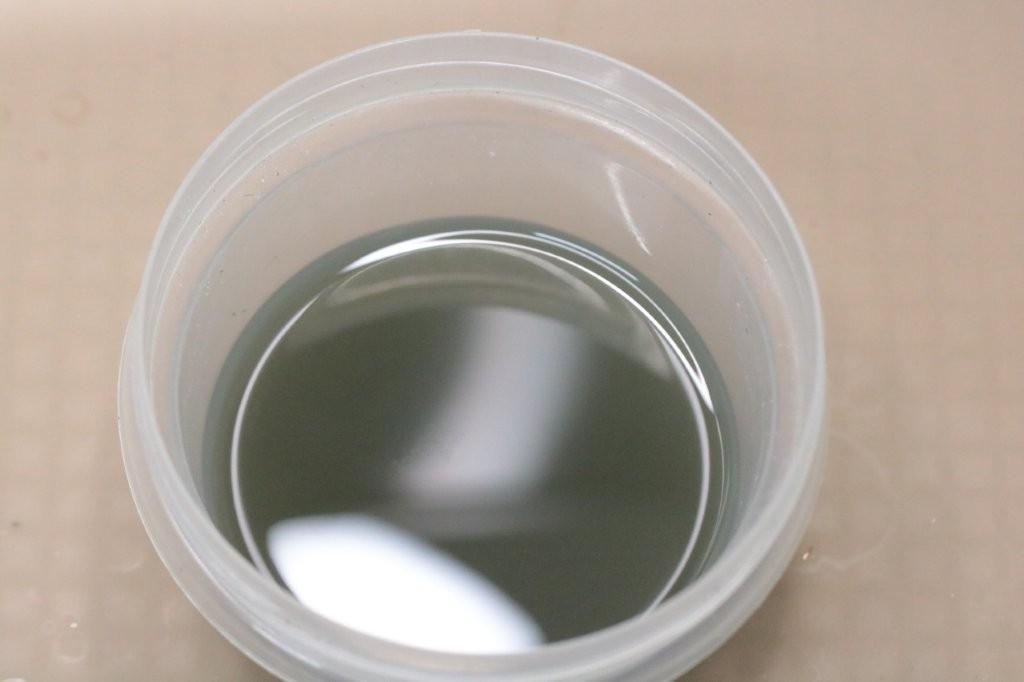

パーツクリーナーは真っ黒です。

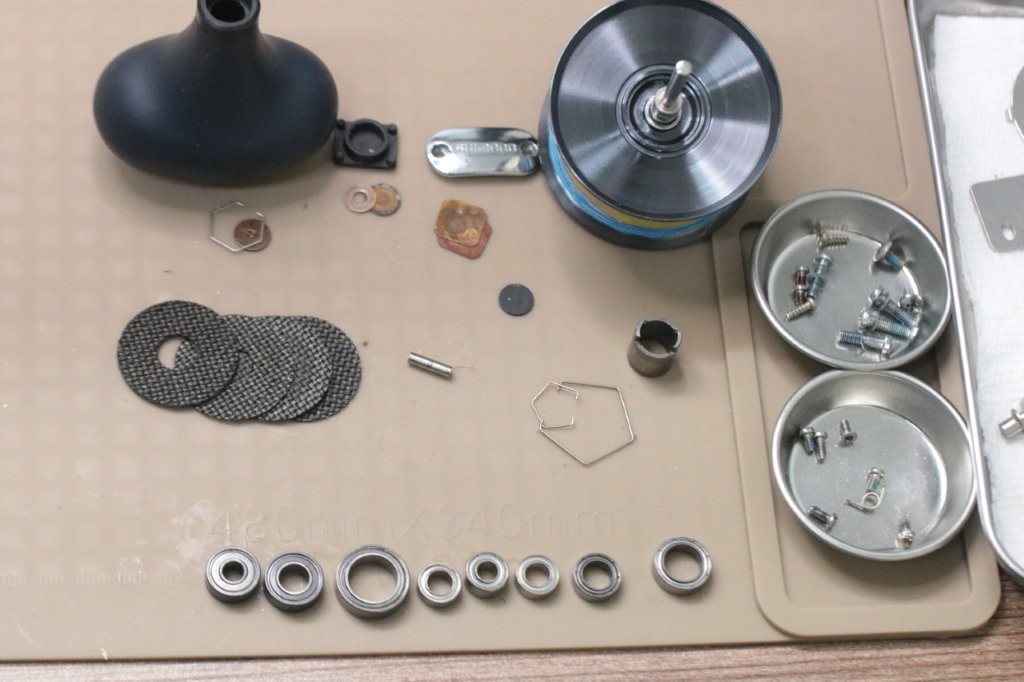

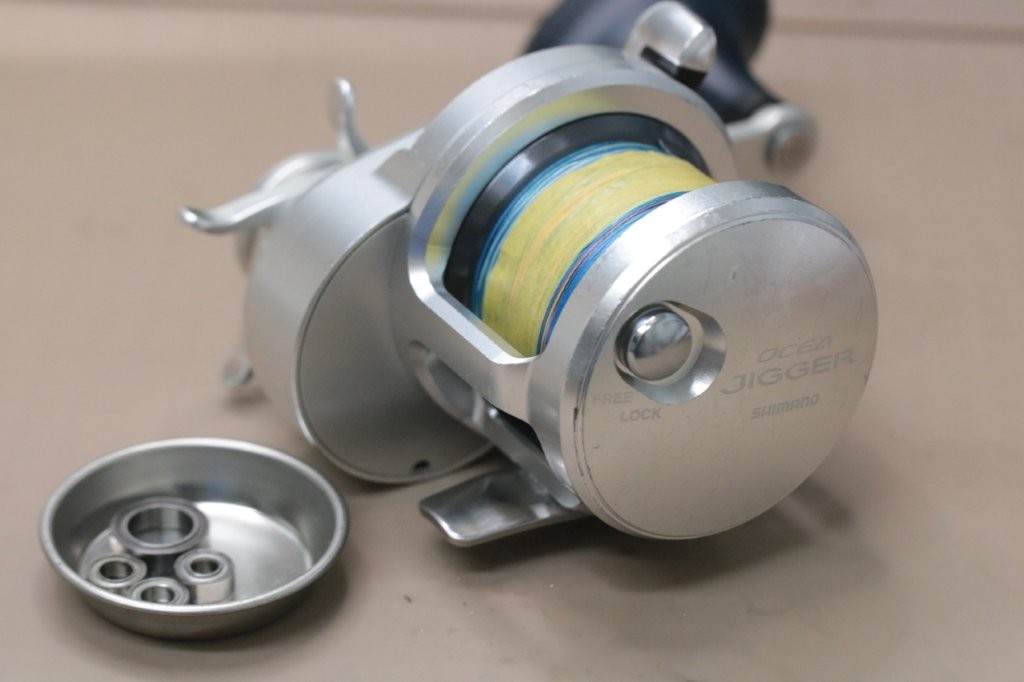

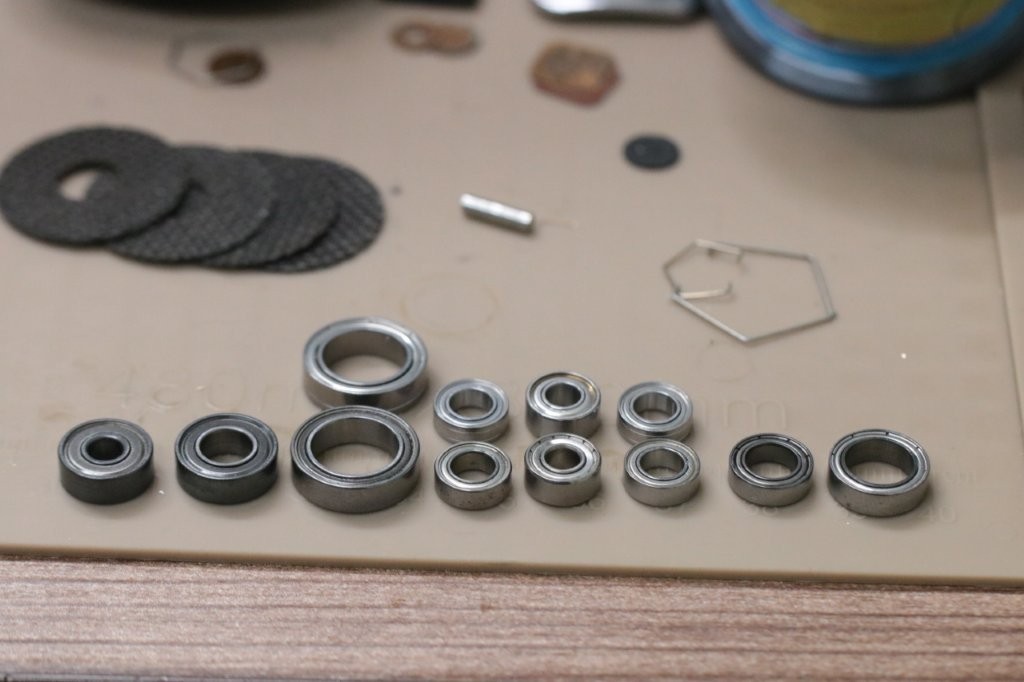

ベアリングはボディ内部2点とハンドルノブ2点、合計4点交換となります。

ドライブギア軸はフッ素グリスで仕上げます。

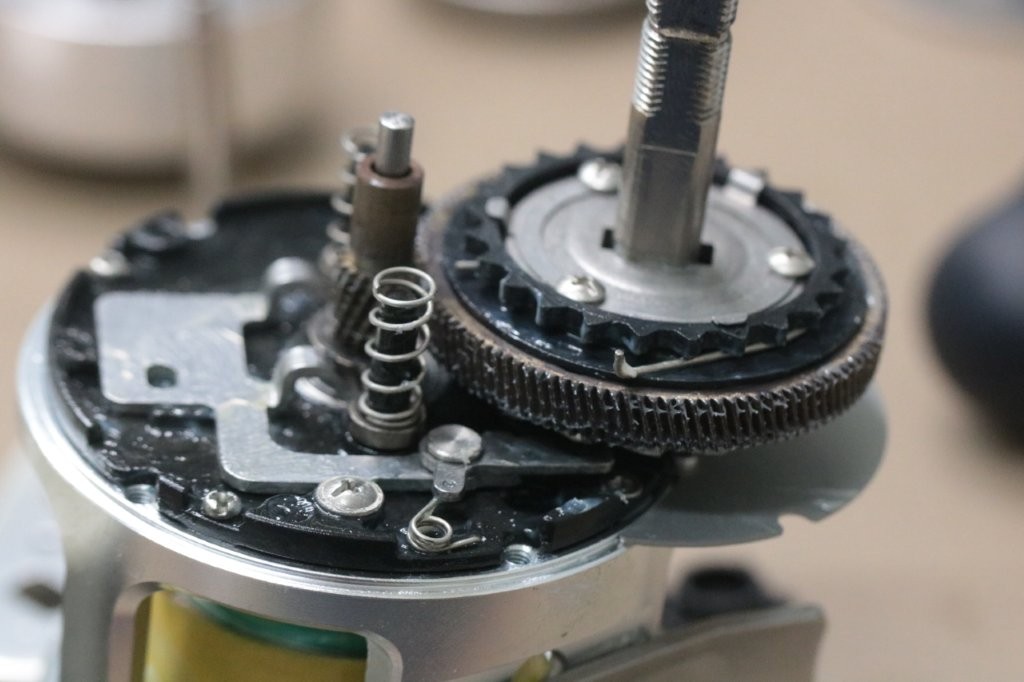

グリスアップ。

一時作業完了です。

ギアのシャリ感が残りますが、きれいに仕上がりました。

続いてもう一台を作業していきます。

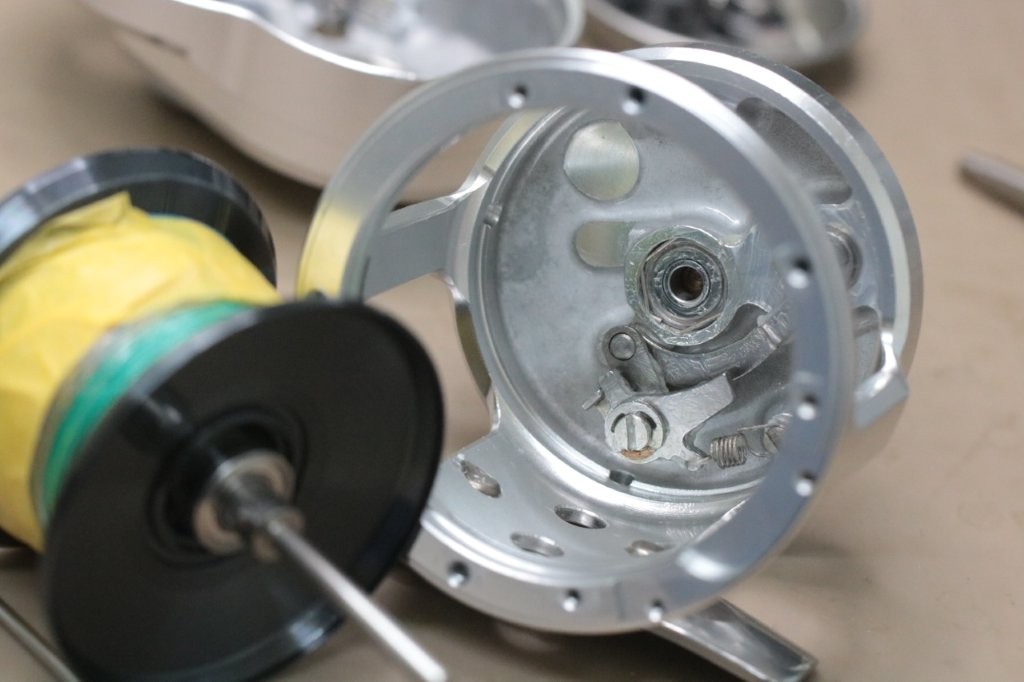

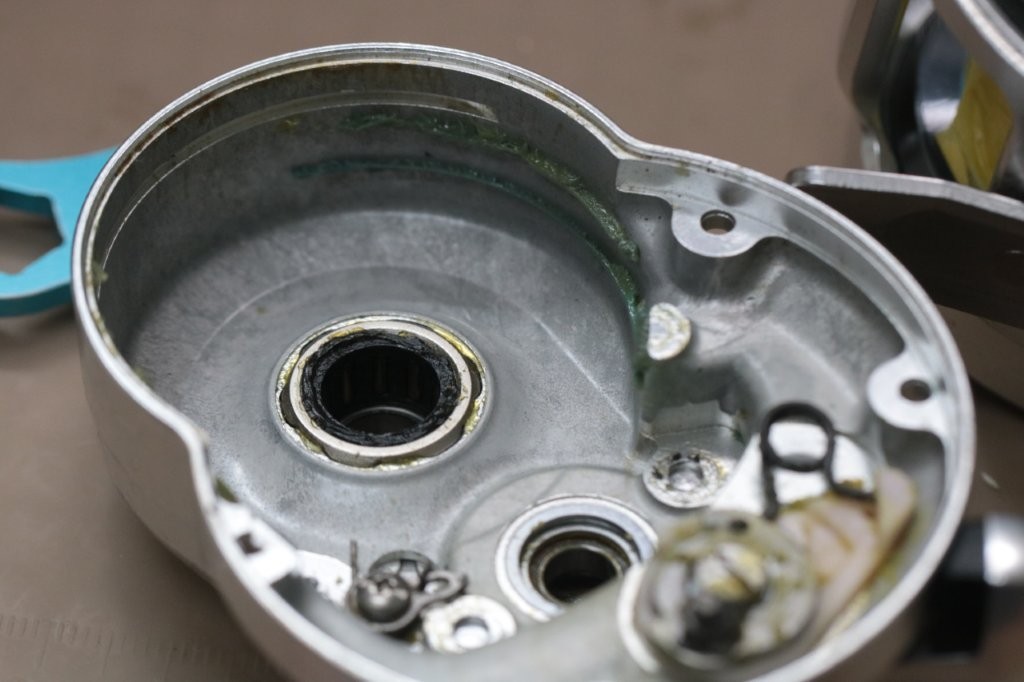

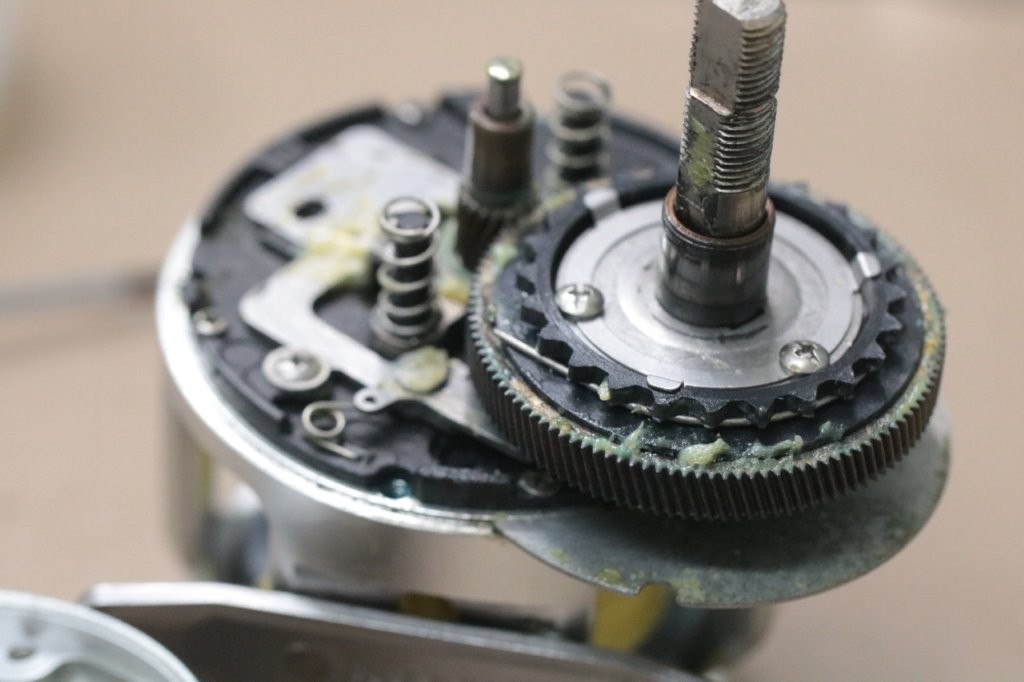

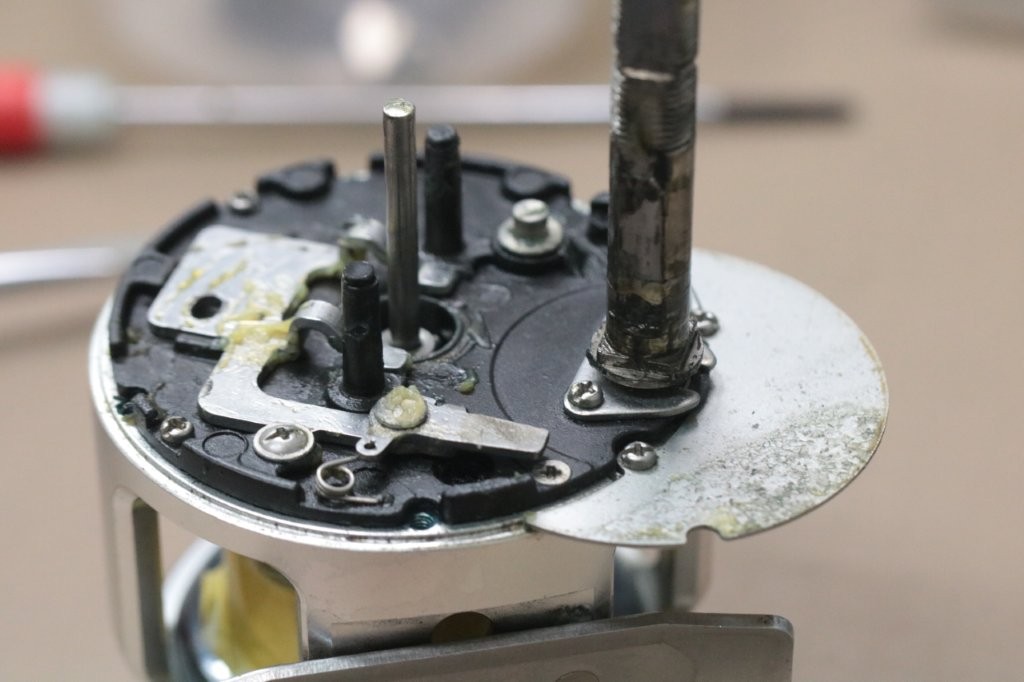

ボディ内部。

こちらのほうが内部のグリス等がかなり残っていました。直近まで使用されていたんでしょうか。

汚れ自体はこちらの個体のほうが強いですね。

洗浄実施。

こちらはスプールベアリングのノイズが強く出ておりました。

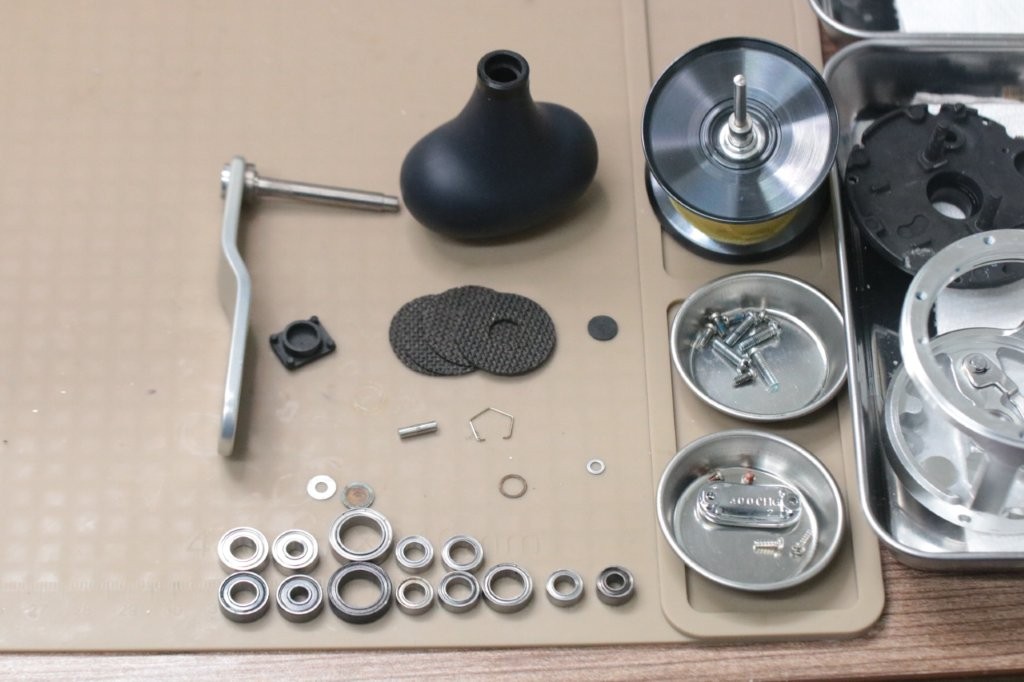

ボディ内部は全交換となります。

パーツクリーナーの汚れです。

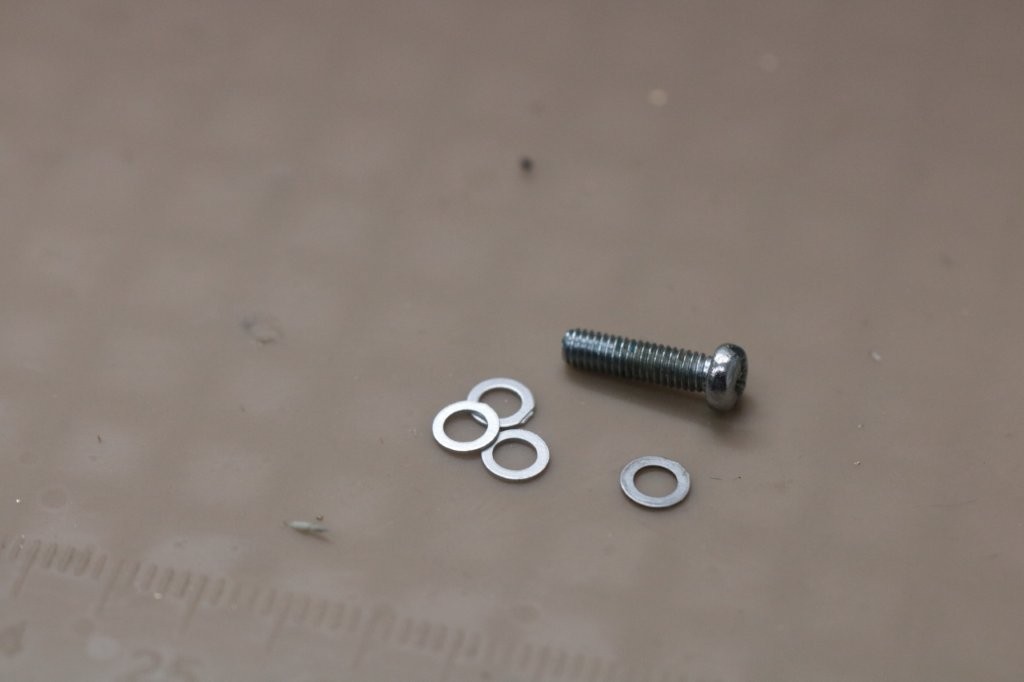

ボディの固定ボルトですが、ワッシャーが3枚ありませんでした。

グリスアップしていきます。

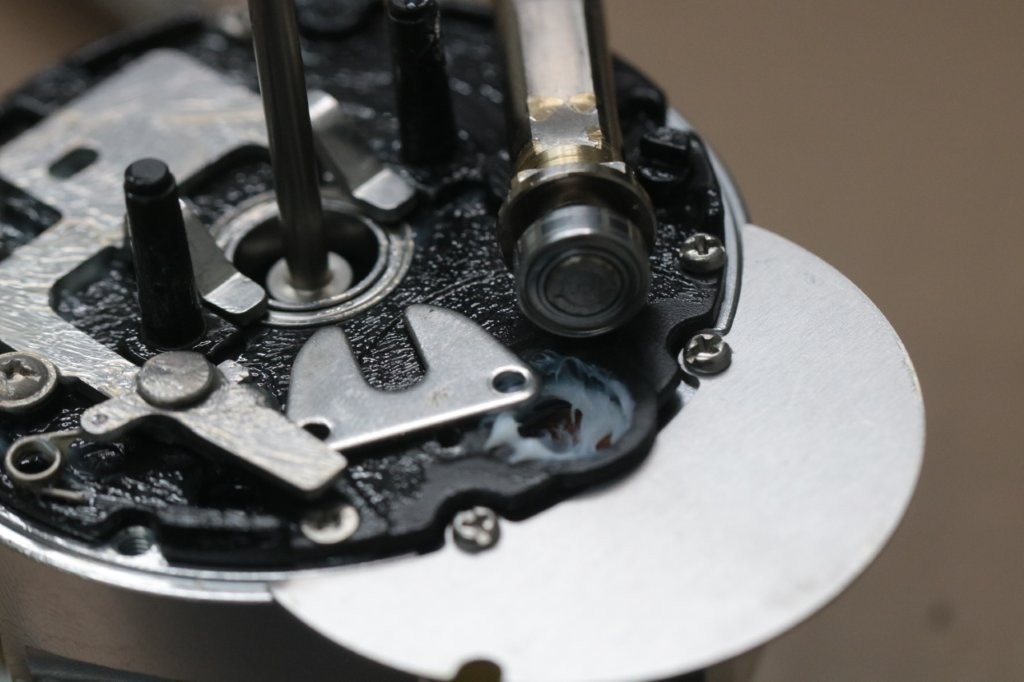

フッ素グリスでブロックします。

グリスアップ。

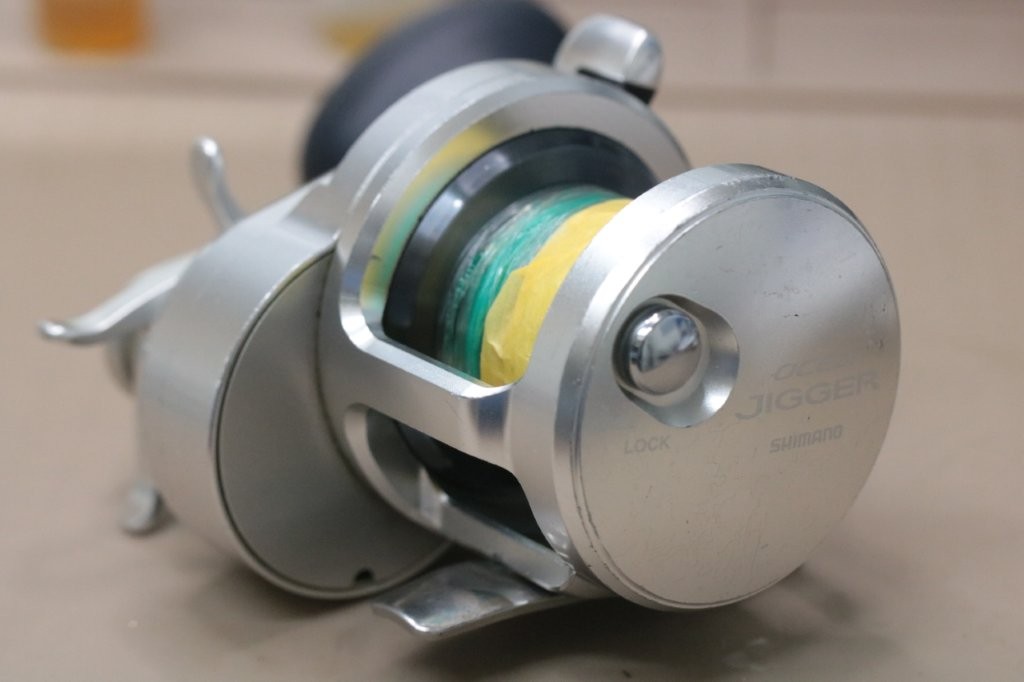

作業完了しました。

スムーズな巻き感に仕上がりました。こちらの個体はギア交換せずに完了となります。

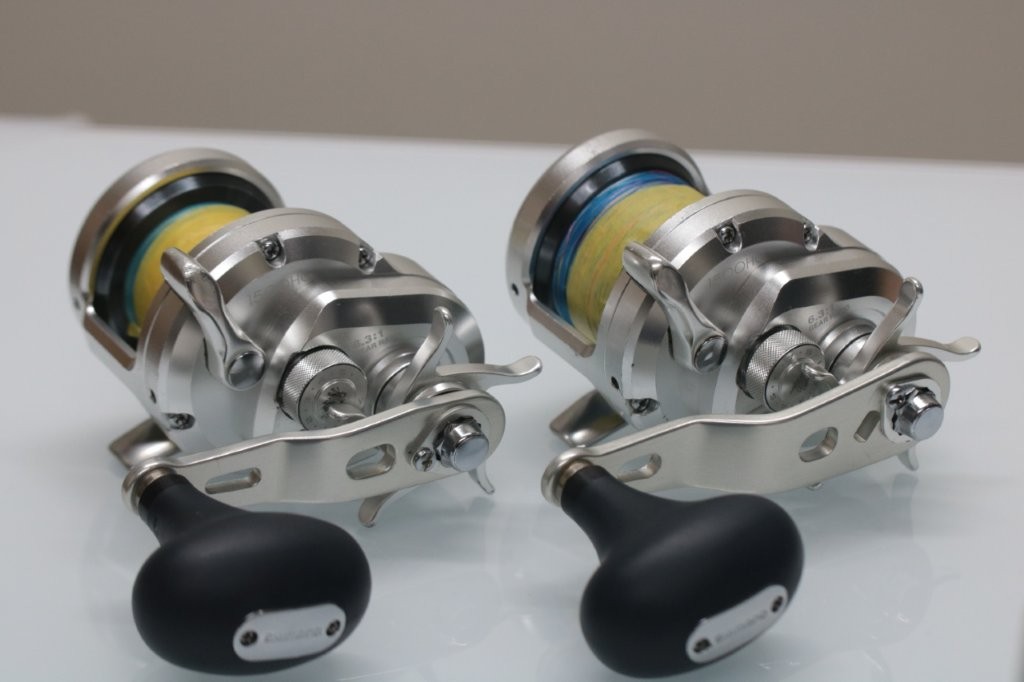

2台作業完了です。

ドライブギア軸の削れはきちんとナットを垂直に組めば止まります。まだ使えますので、ハンドルの着脱の際はご注意ください。

この度はご依頼いただきありがとうございました。
