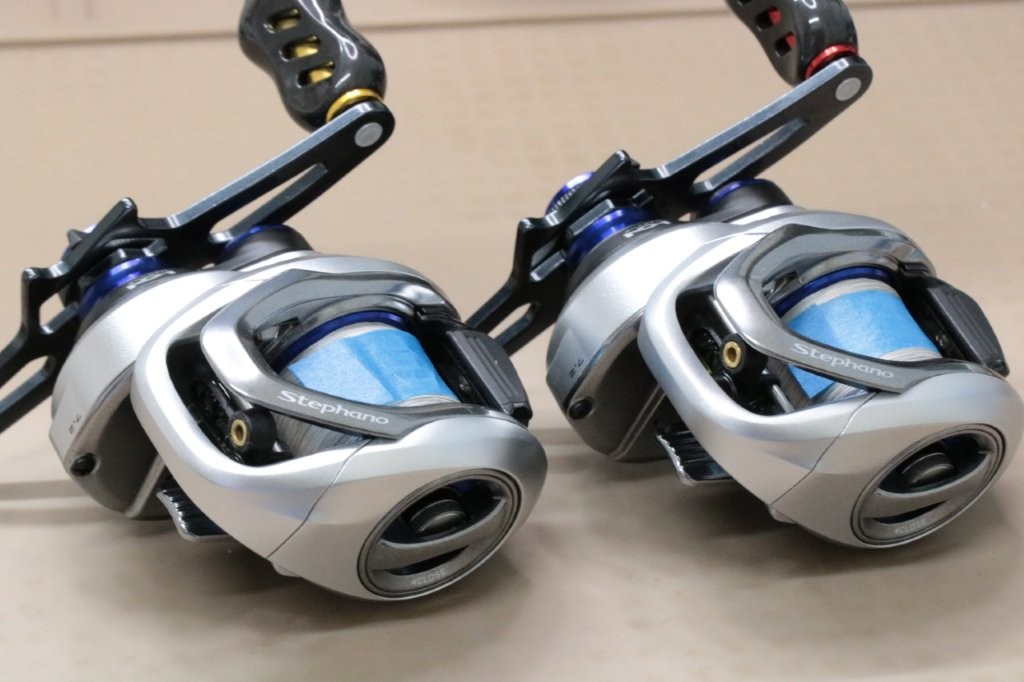

17ステファーノ 100HG 2台ドラグサウンドチューンとオーバーホール

17ステファーノ 100HG 2台ドラグサウンドチューンとオーバーホールのご依頼です。スタンダードチューンを施工します。

1台目

ゴールドのハンドルノブの個体から作業していきます。

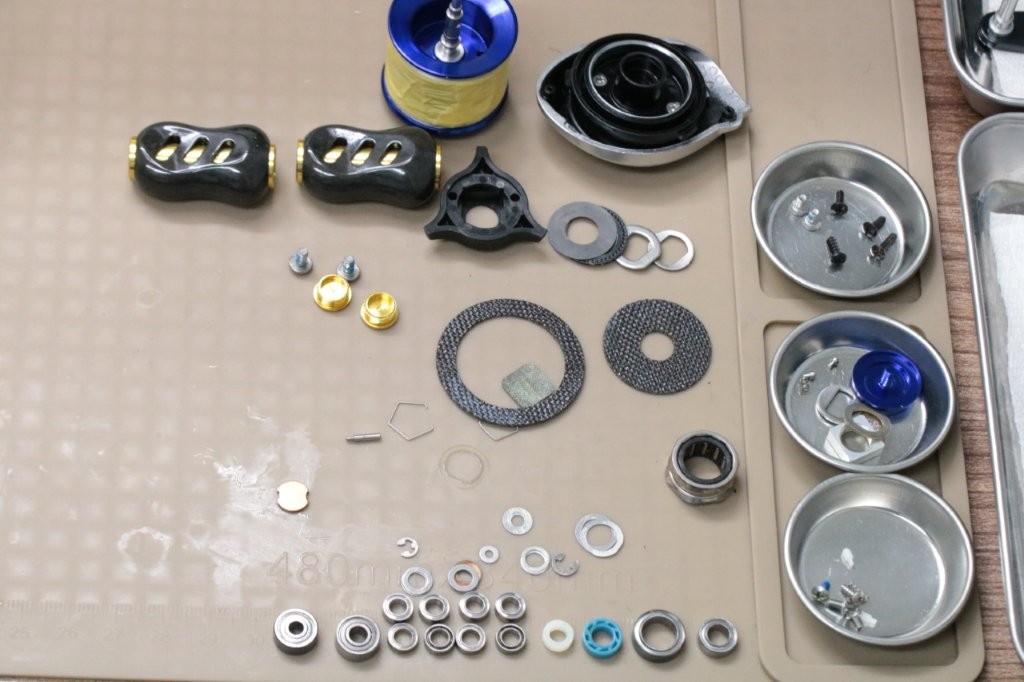

分解していきます。

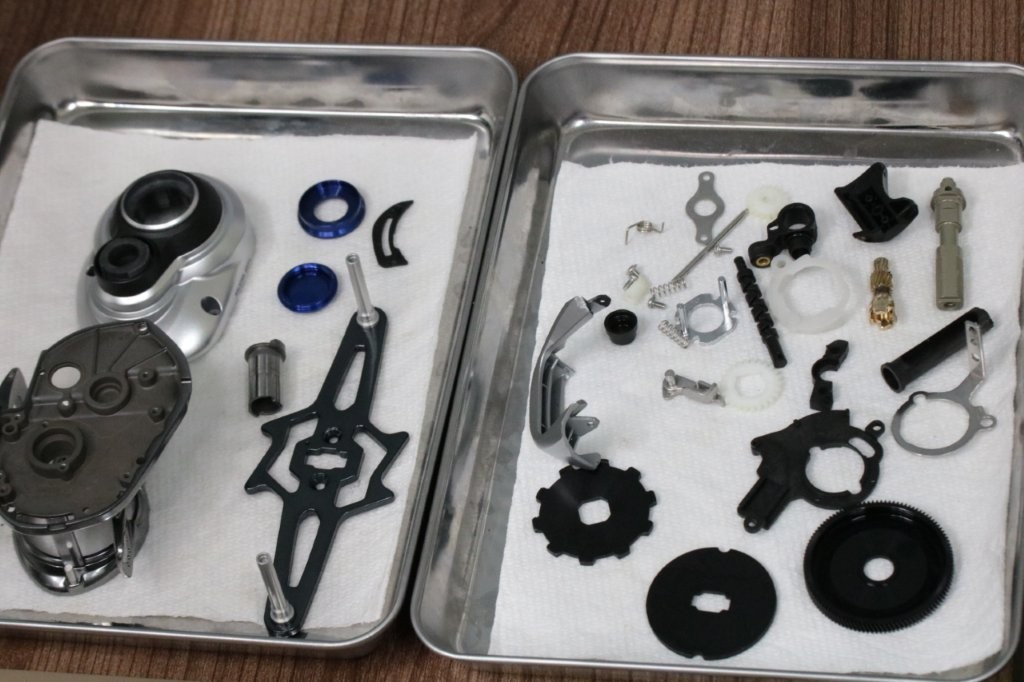

洗浄実施。

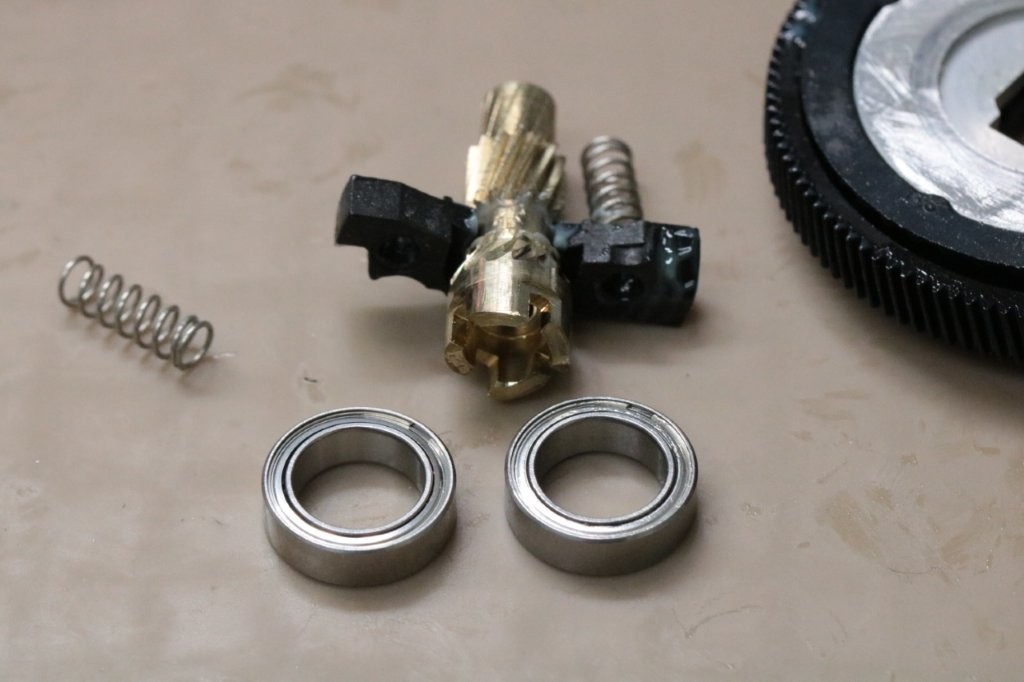

ハンドルノブのベアリングが2mm厚のベアリングでした。ざらつきが出ているので、2.5mm厚のベアリングに交換です。

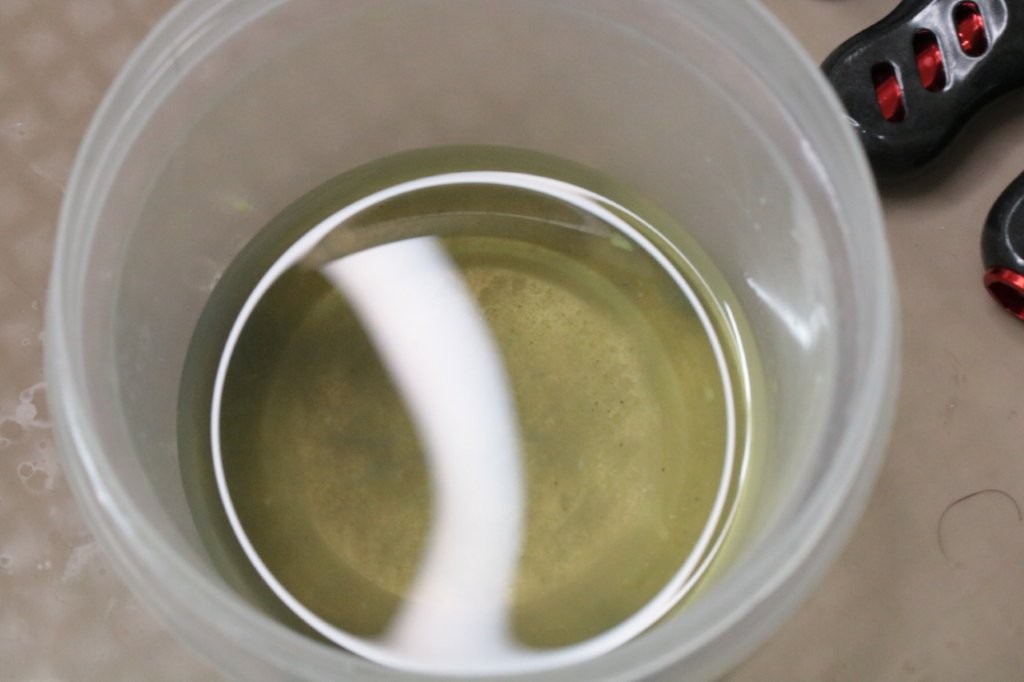

パーツクリーナーの汚れです。結構汚れております。

ドライブギア加工に入ります。

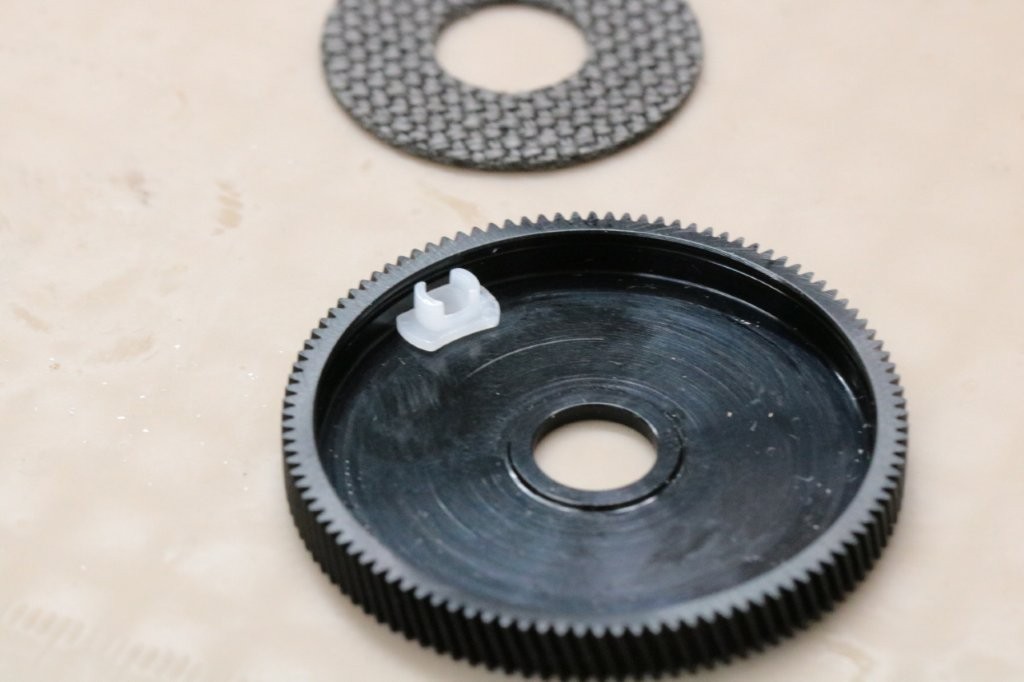

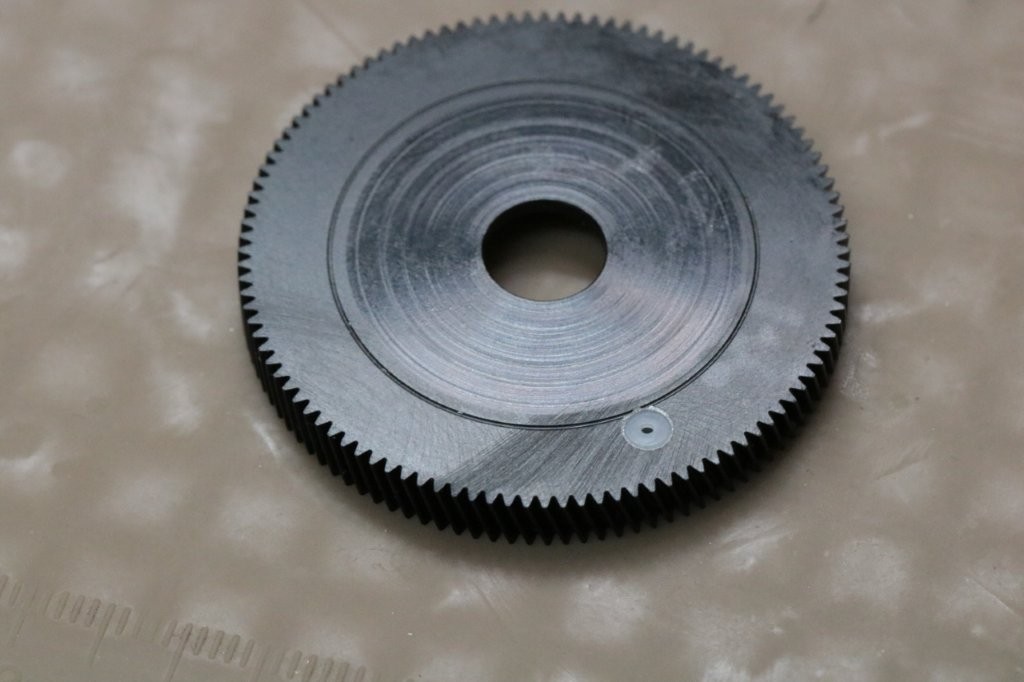

穴あけ実施。

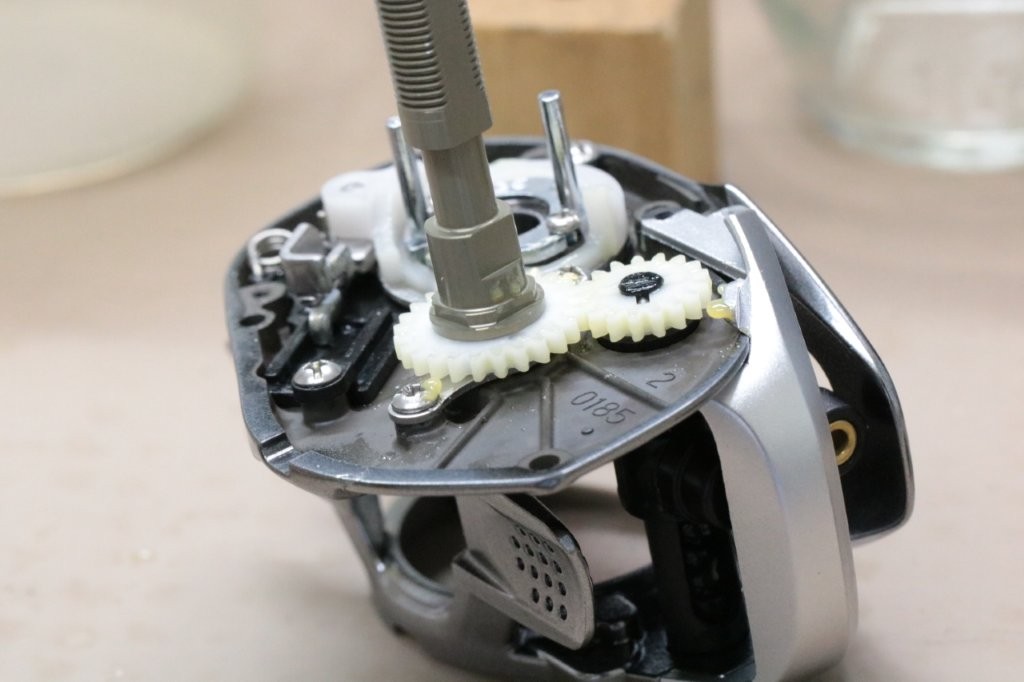

では組んでいきます。

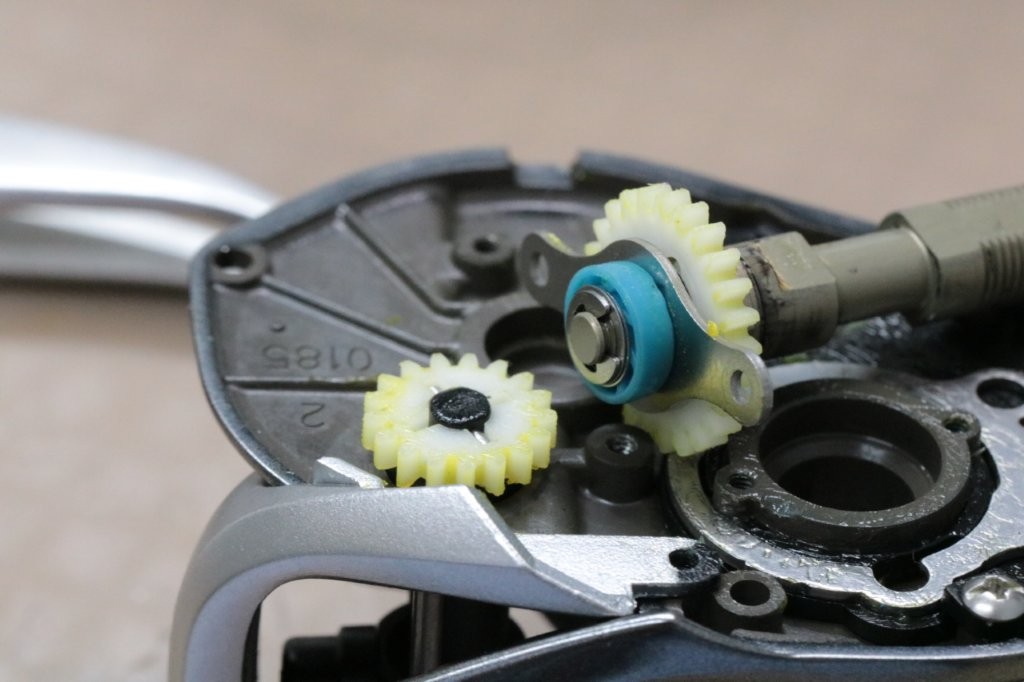

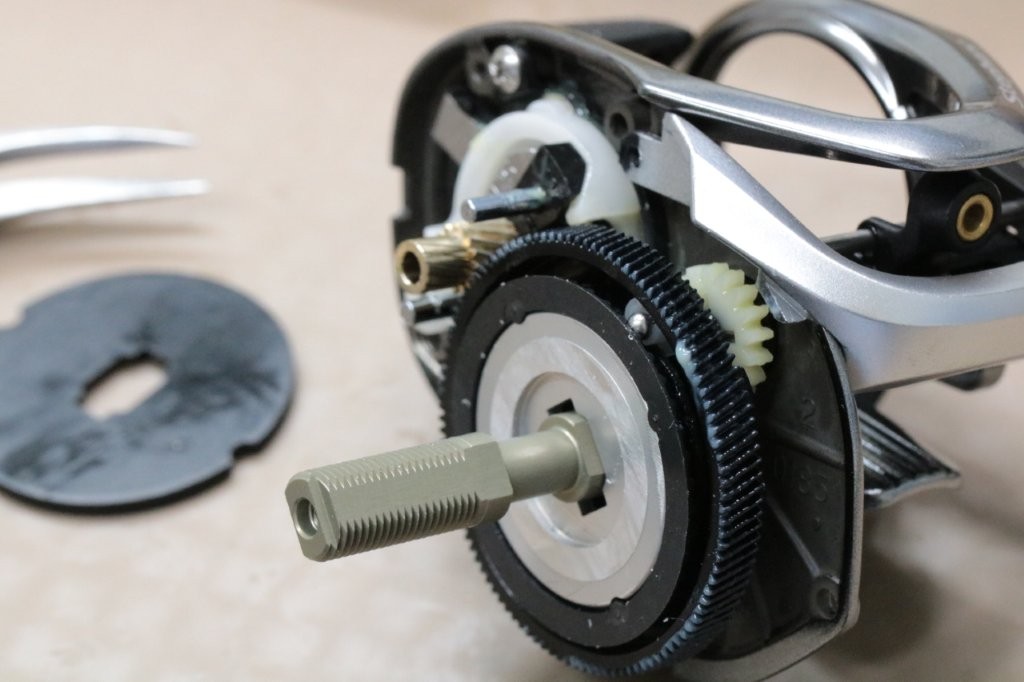

ドライブギア軸を接続して。

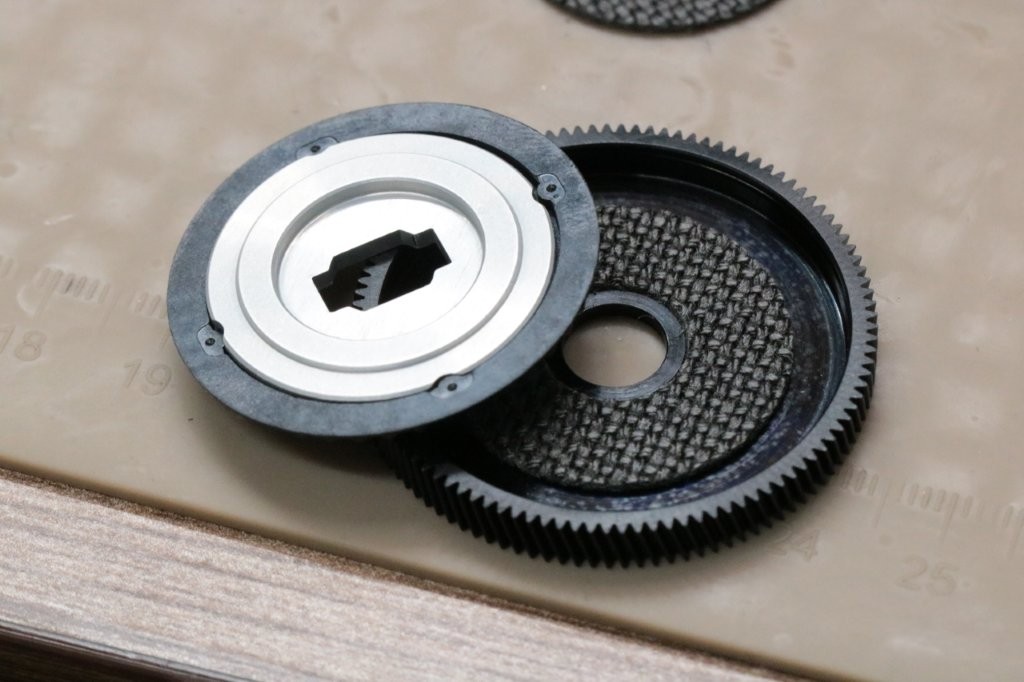

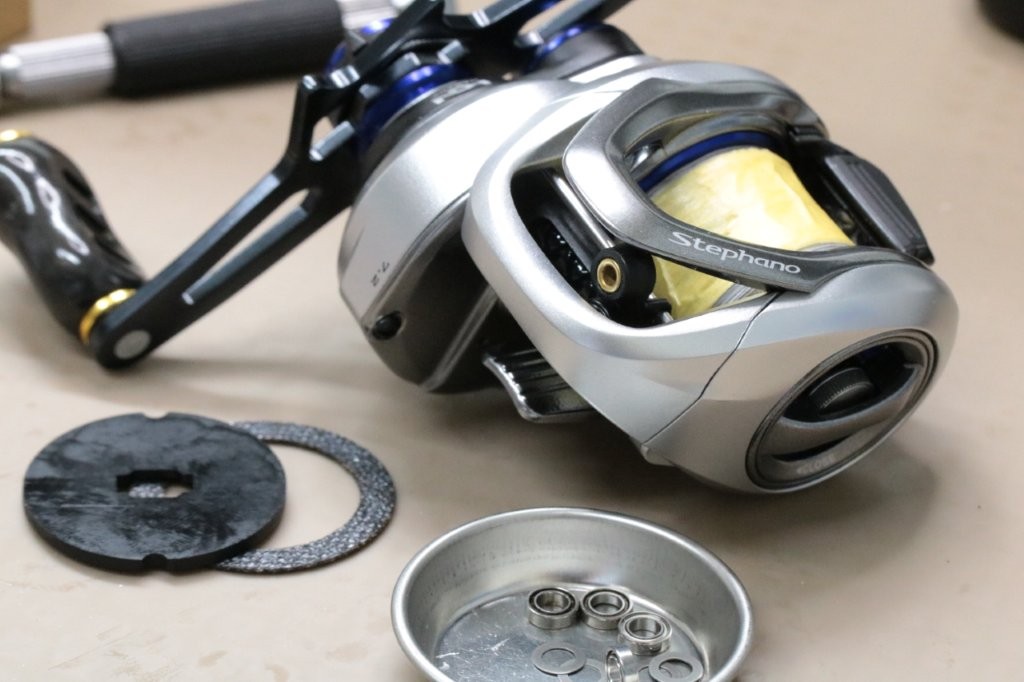

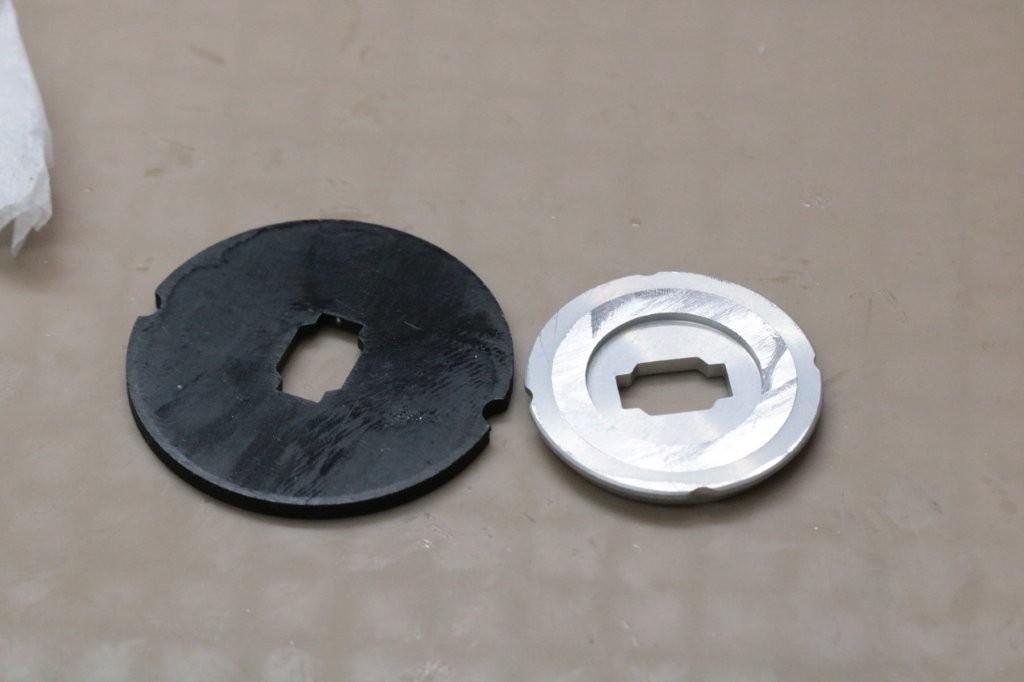

スタードラグ板の加工です。

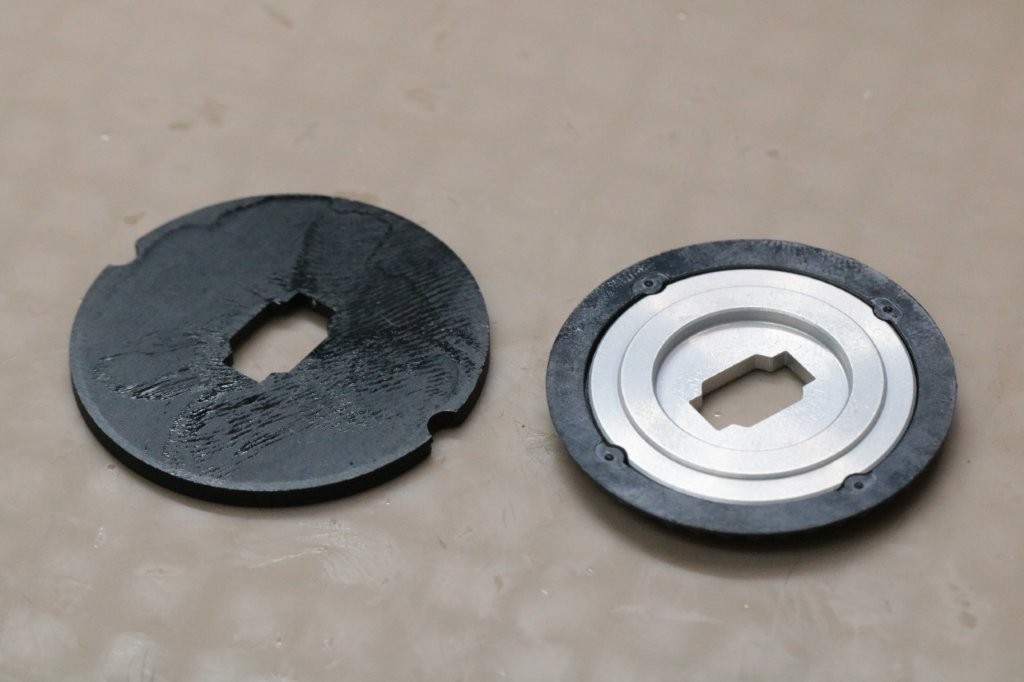

でっぱりを削り落とします。

ボディ干渉をしないように加工。

おそらく3mm以下だと大丈夫。

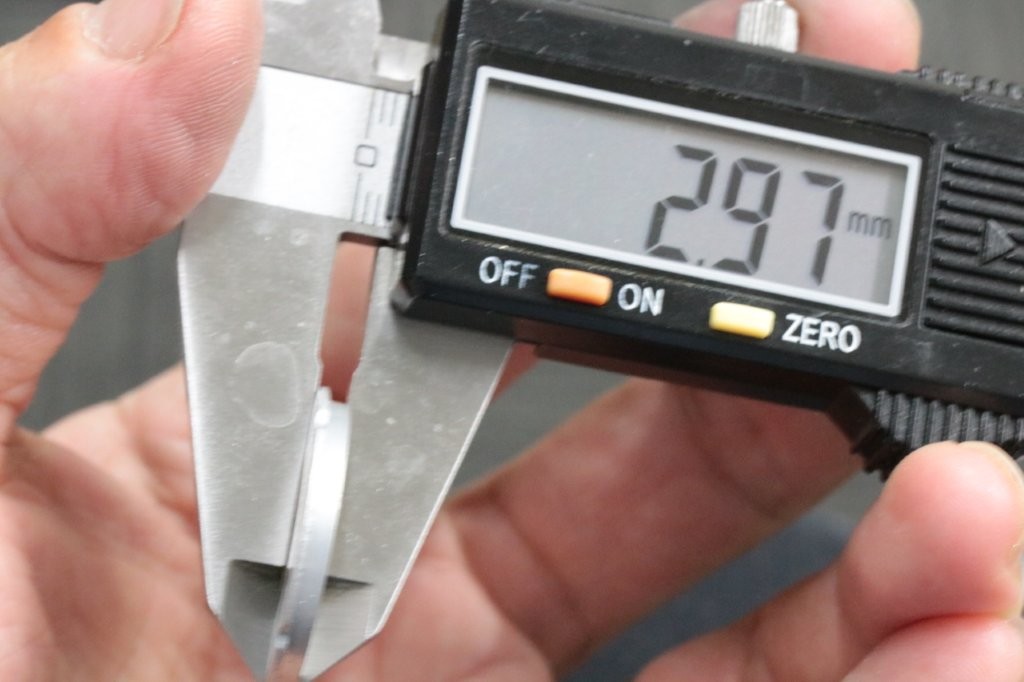

最終的には2.9mm位まで削りました。

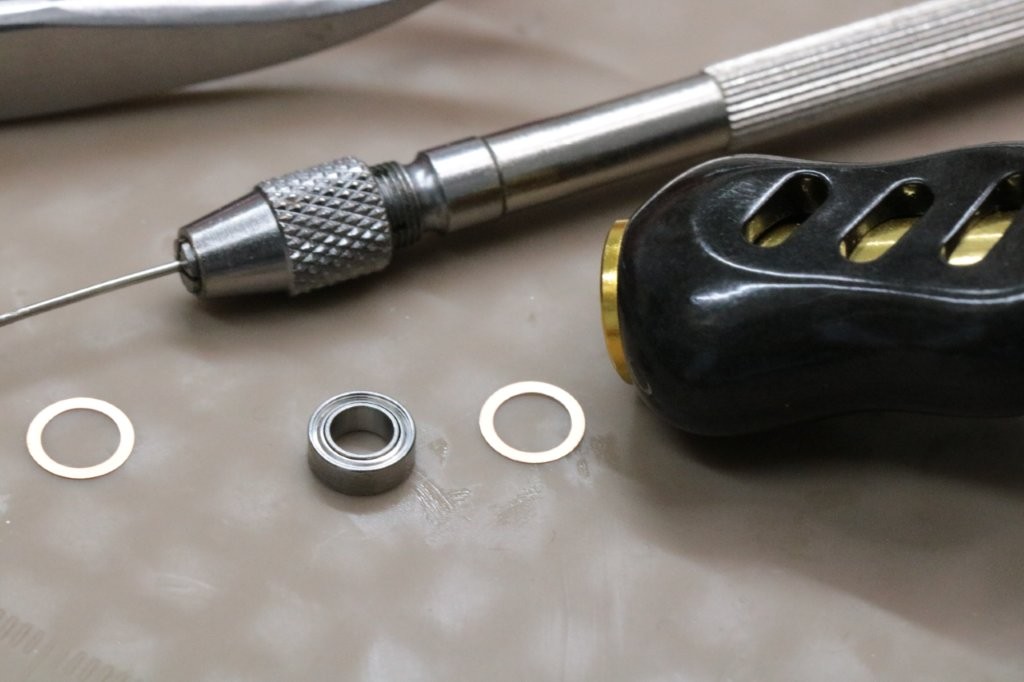

ハンドルノブのシム調整。

0.15mmのシムを追加します。

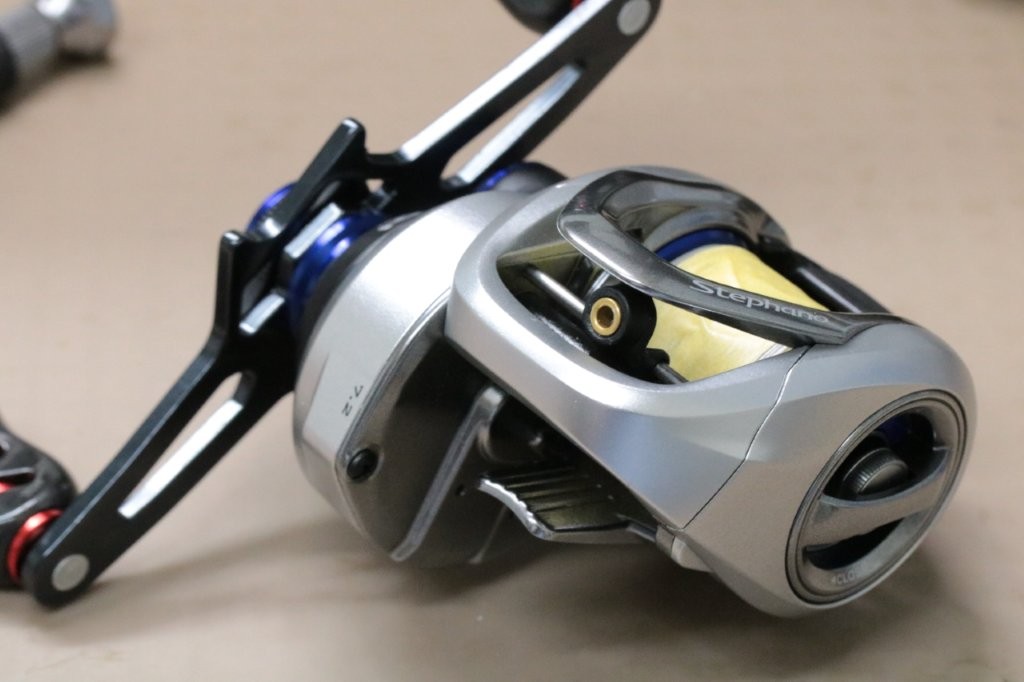

作業完了です。

ドラグ音完璧ですね。ベアリング温存しましたが、巻き感もスムーズです。

2台目

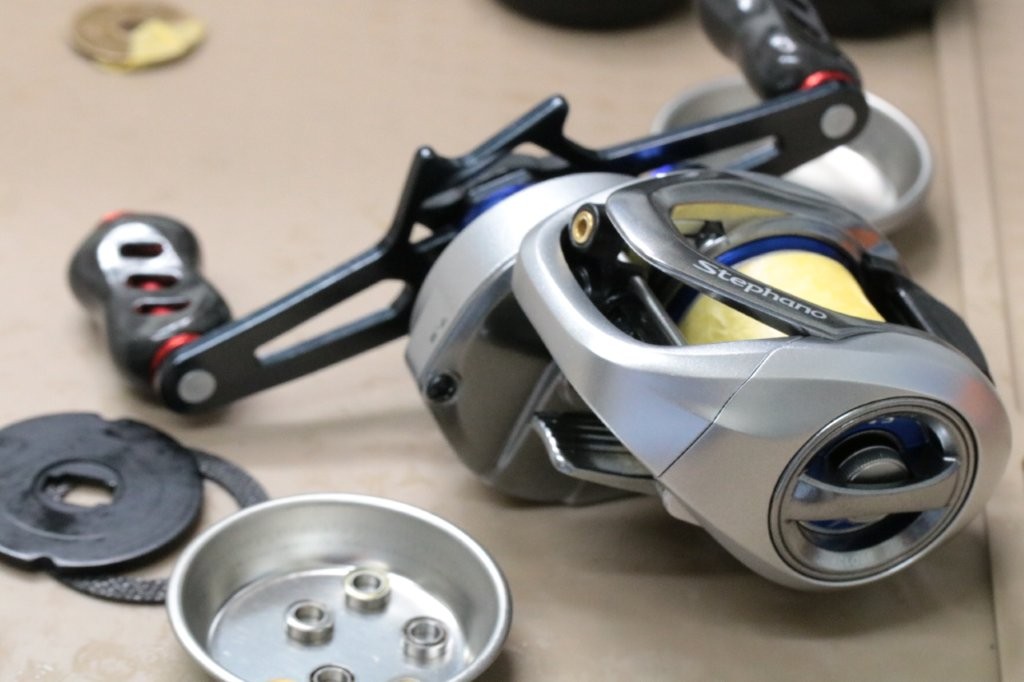

続いて赤色のハンドルノブの個体を作業していきます。

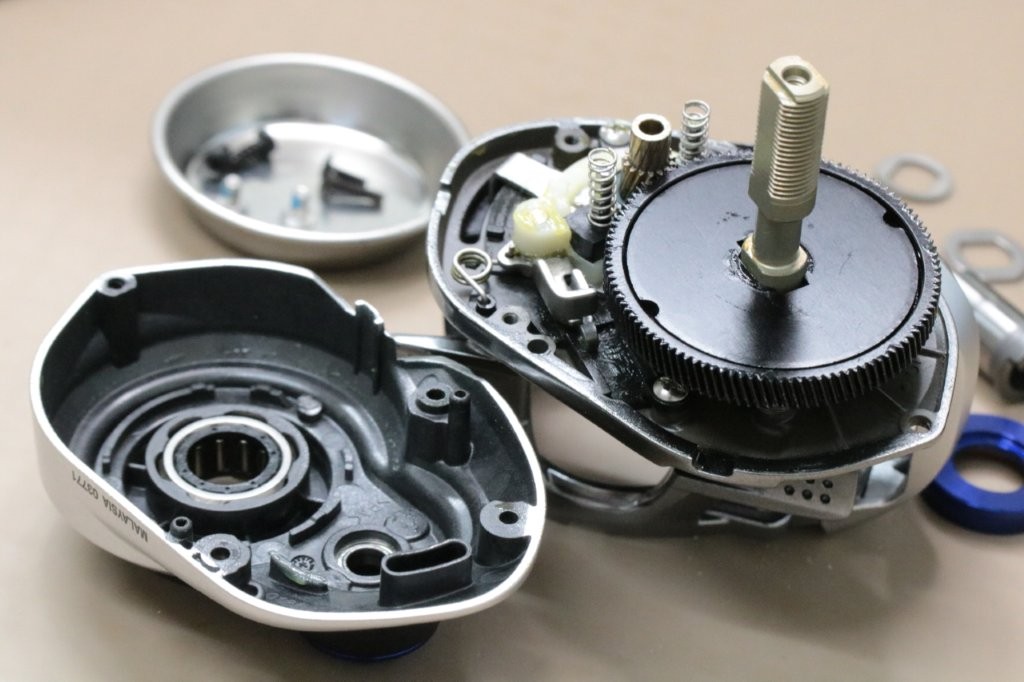

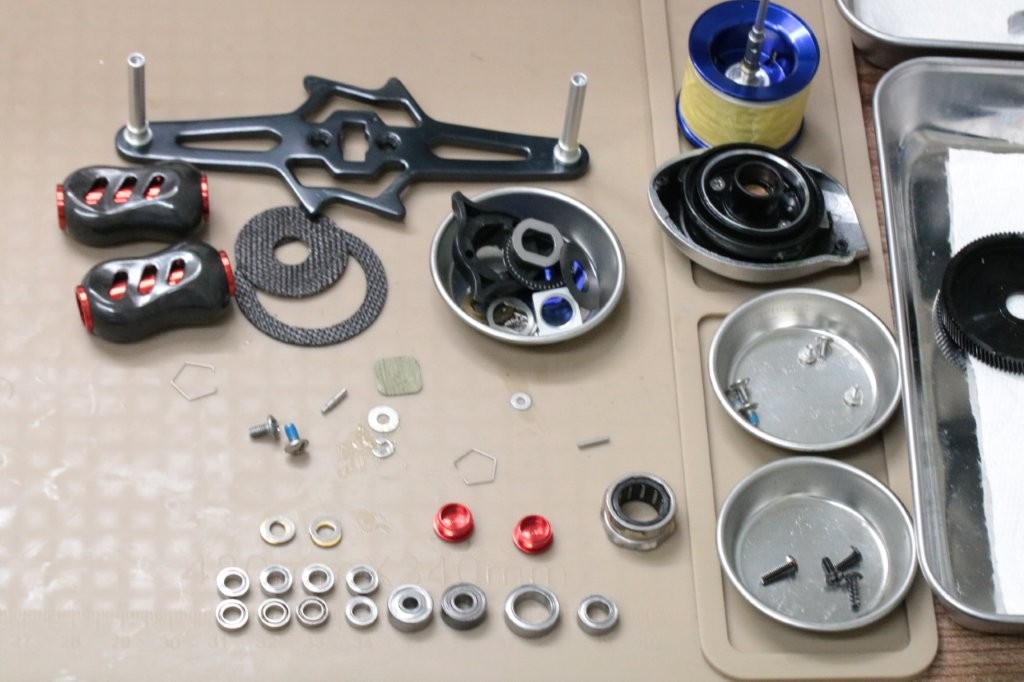

分解。

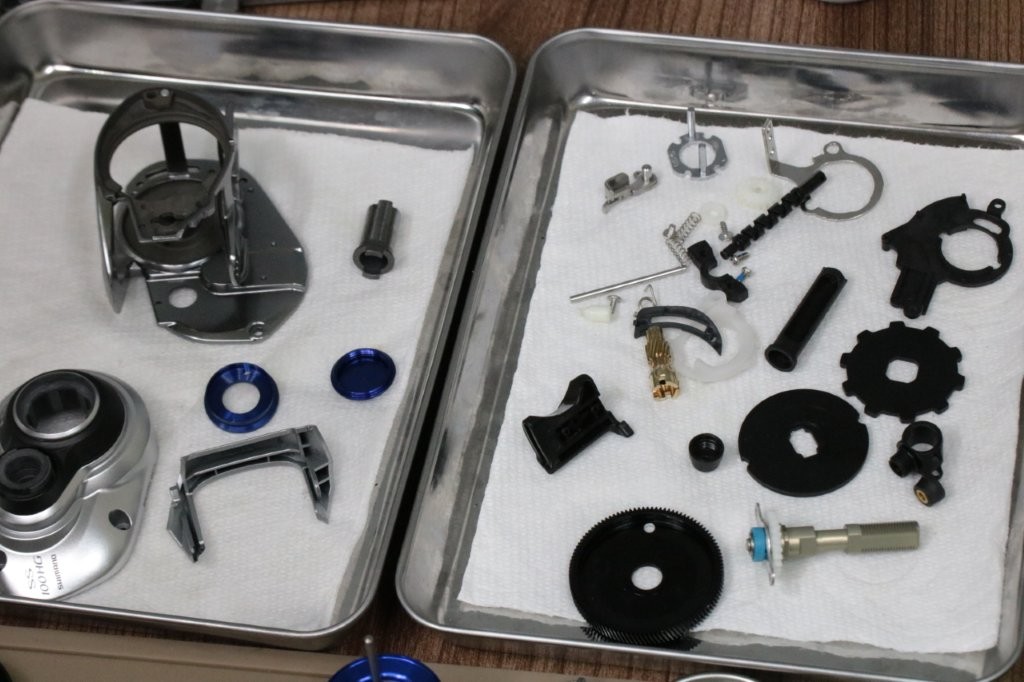

洗浄実施。

パーツクリーナーの汚れ。

こちらもハンドルノブベアリングを交換します。

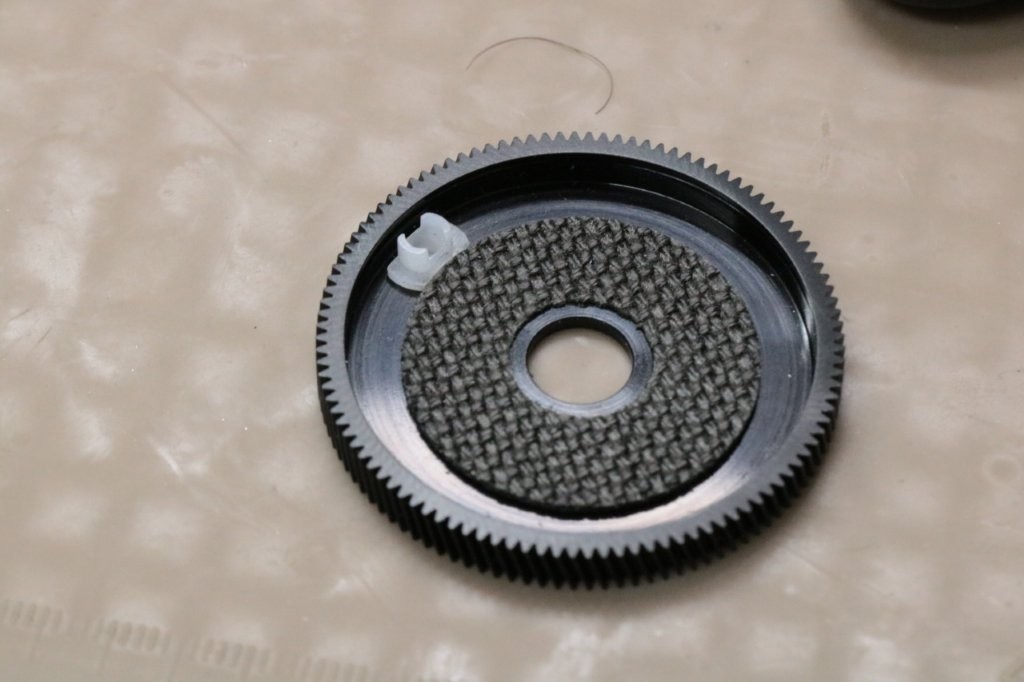

ドライブギア加工。

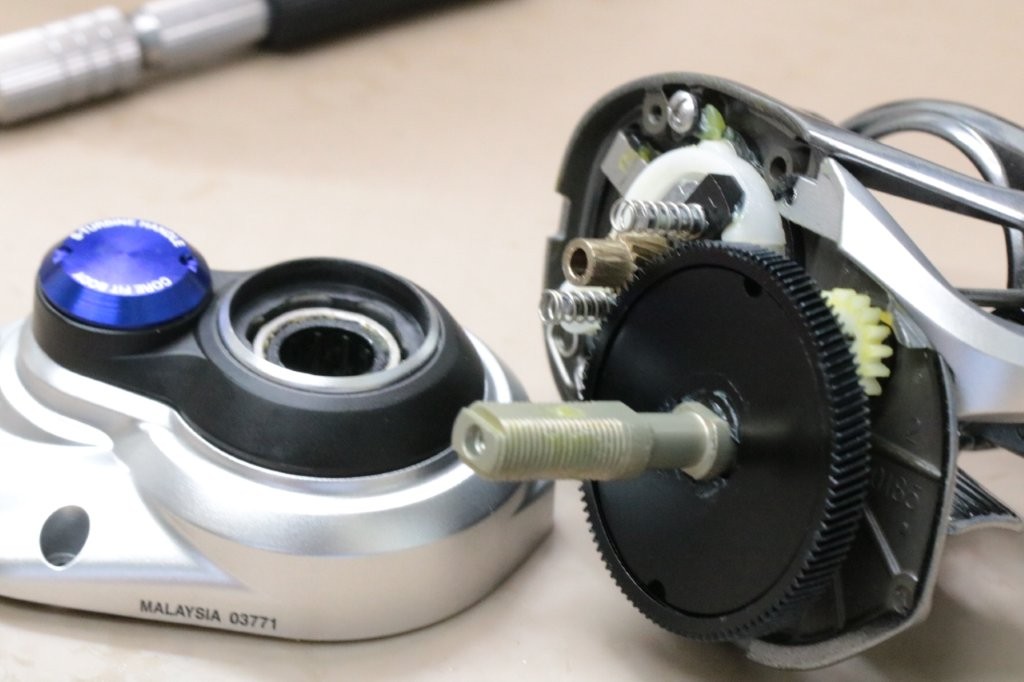

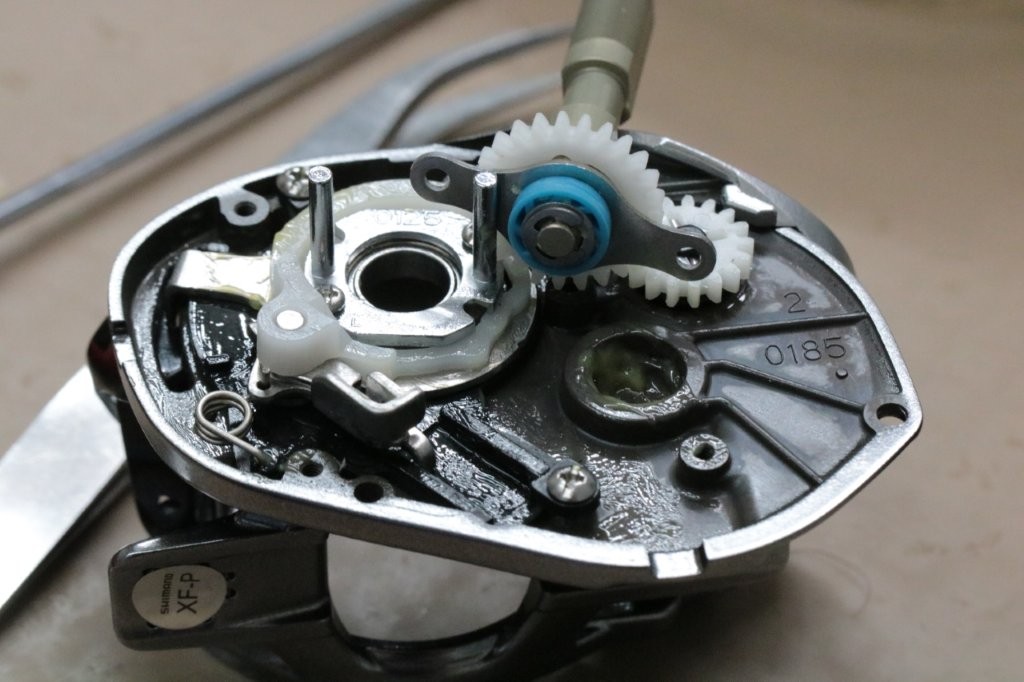

ドラグバネホルダーを取り付け。

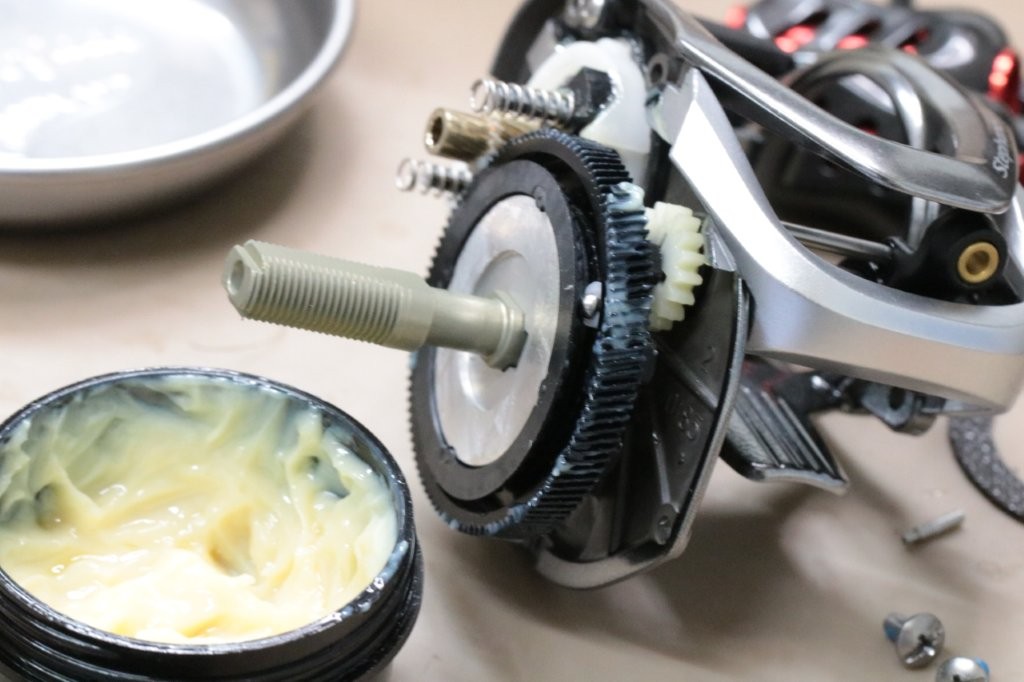

グリスアップ。

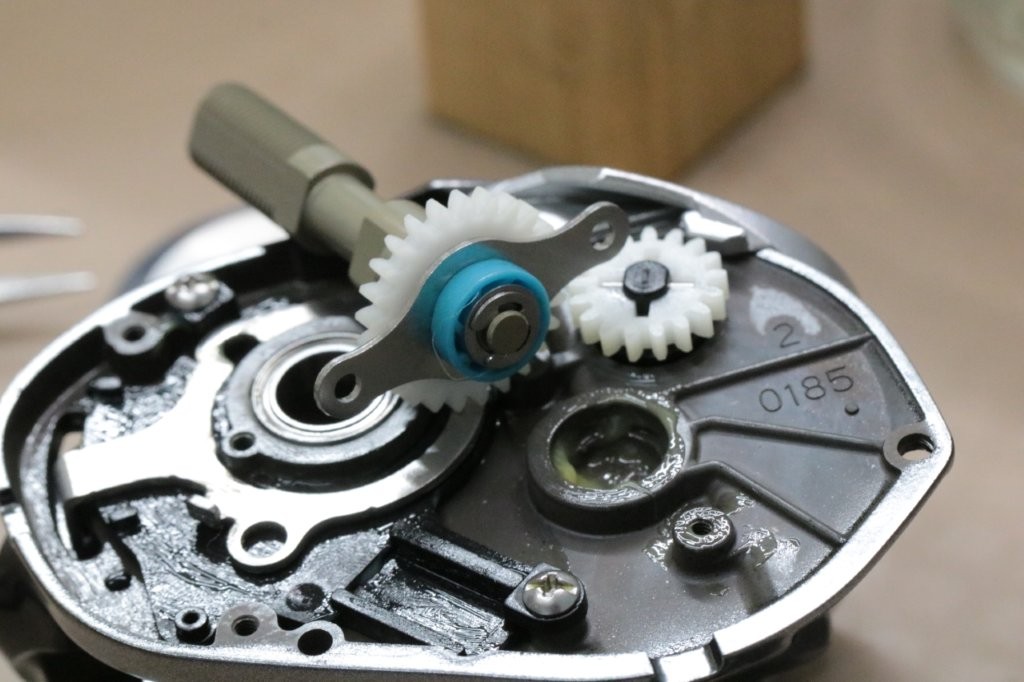

ドラグ板加工して取り付け。ギアをグリスアップ。

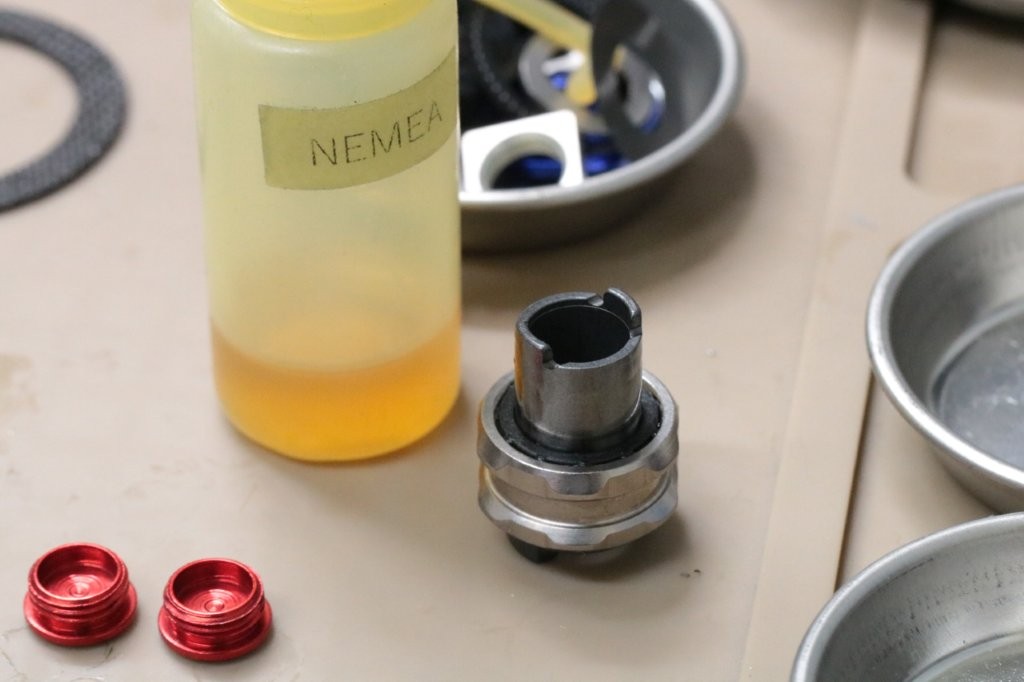

ローラークラッチにNEMEAを添付。

仕上げてみましたが、シュル感があるので、ボディベアリングを交換テストします。

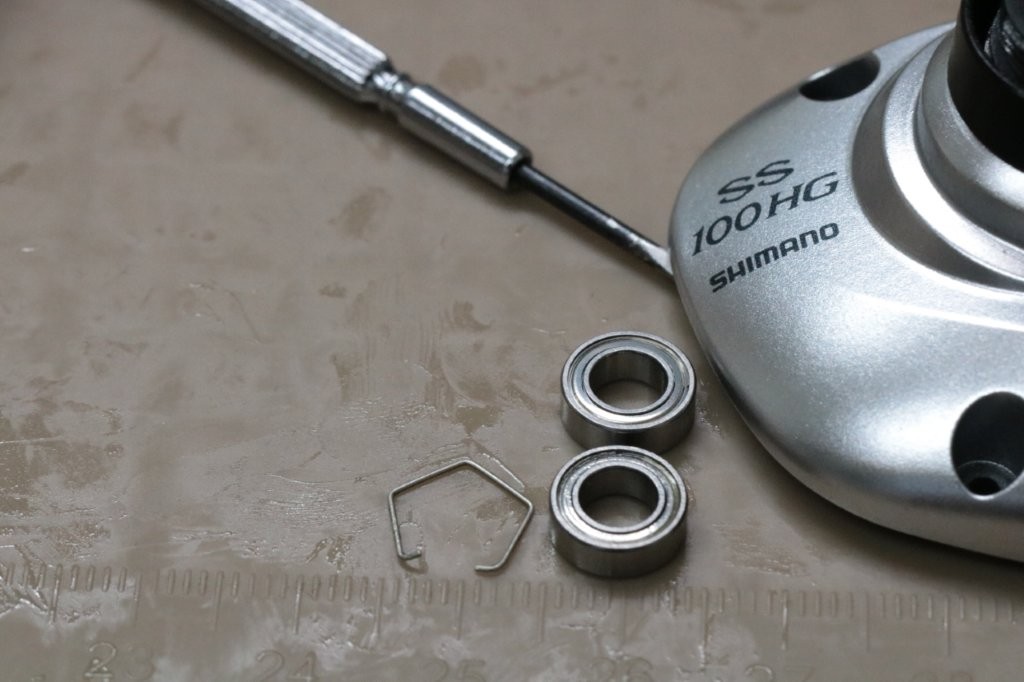

2か所。

関係なかったですね。結局ボディバランスの問題のようで、1台目のほうの個体精度が良いみたいです。

ハンドルノブベアリング交換のみで仕上げとなりました。

この度はご依頼いただきありがとうございました。
