22バンタム HG R ドラグサウンドチューンとオーバーホール

22バンタム HG RのドラグサウンドチューンとOHのご依頼です。

オーバーホールとドラグサウンドチューン

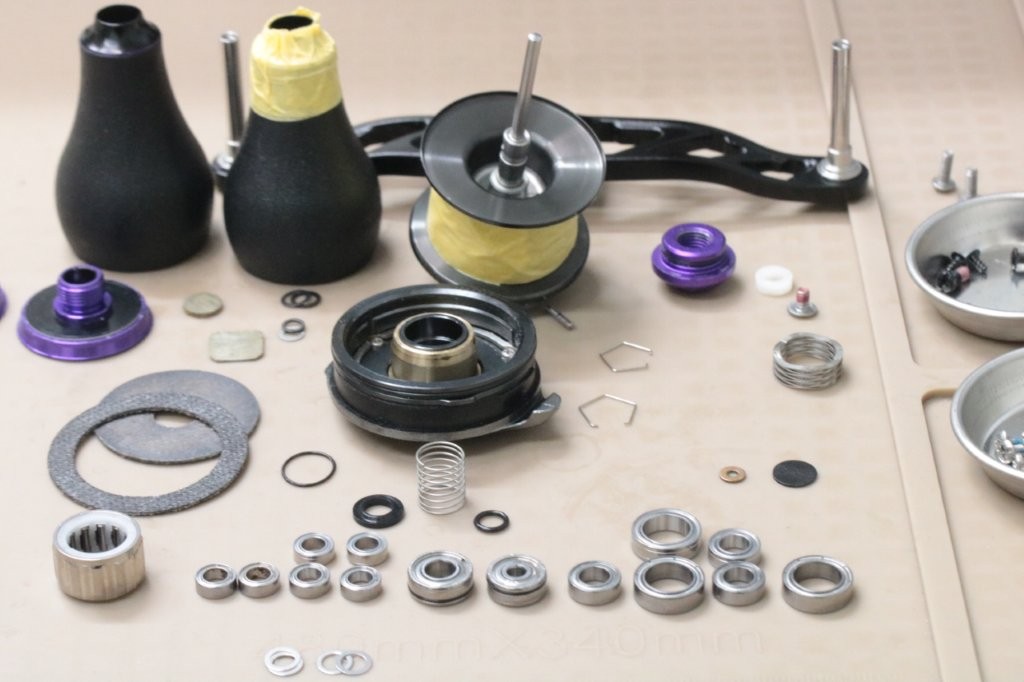

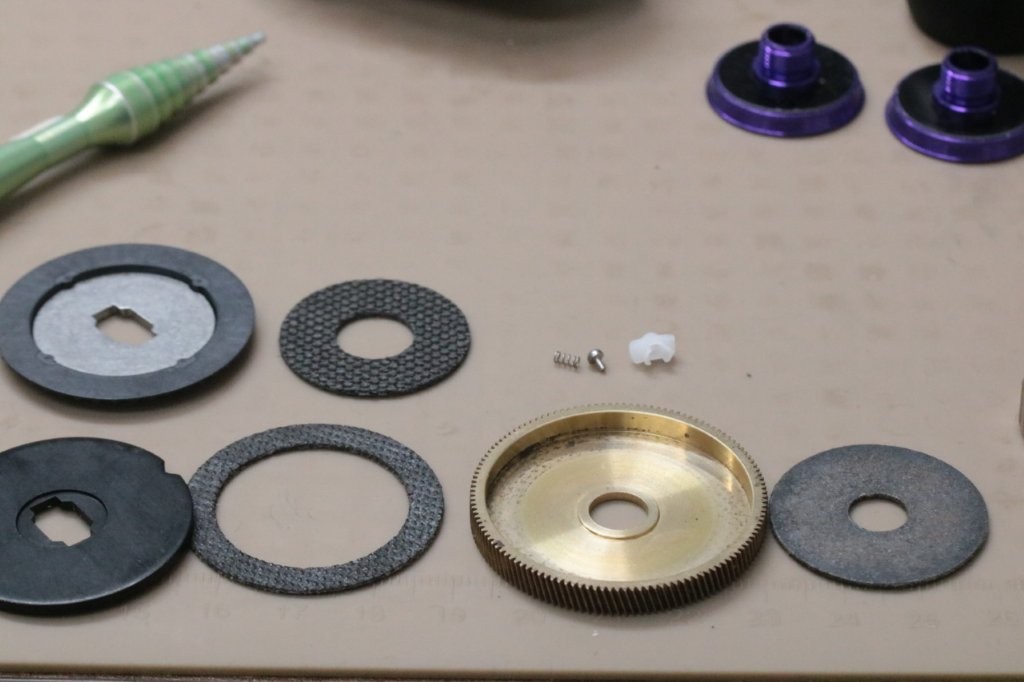

分解していきます。

スタードラグのクリック音が鳴らないのですが、逆に付いてますね。

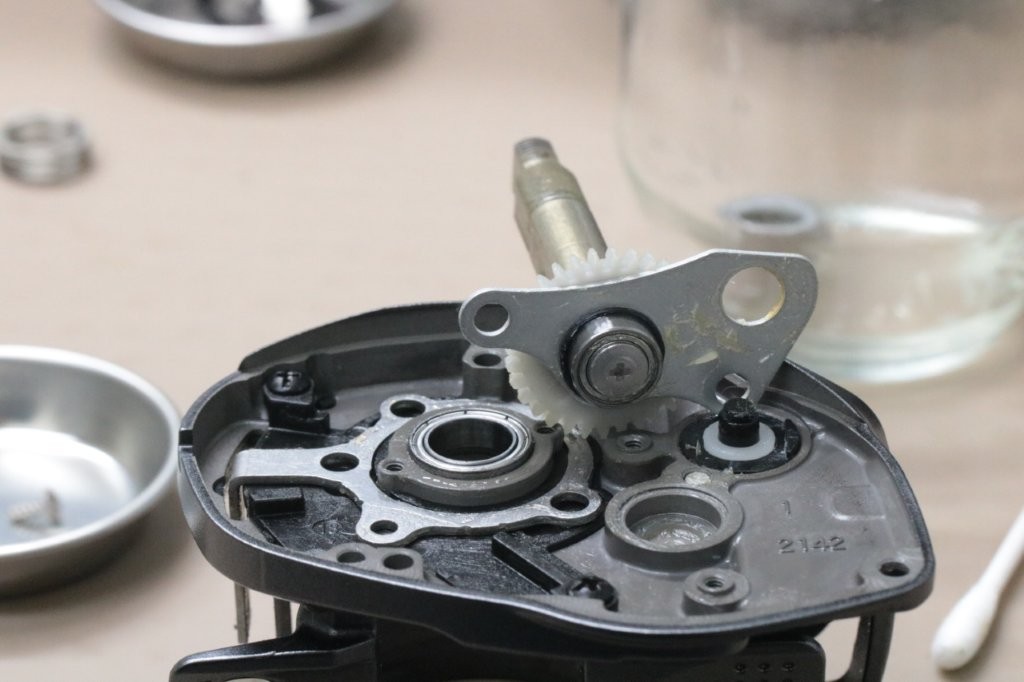

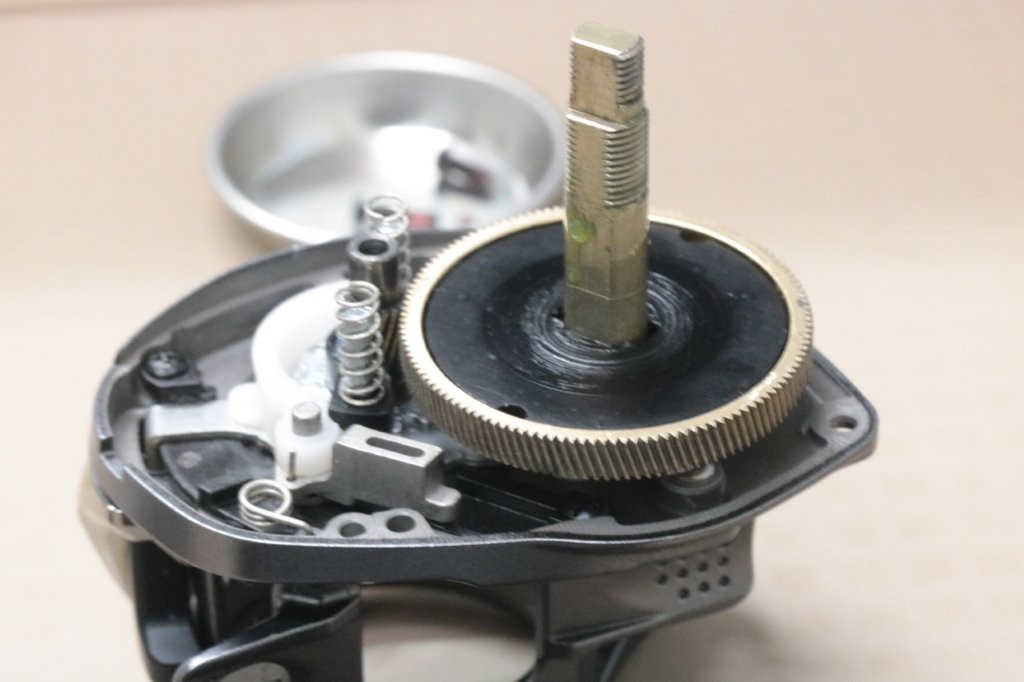

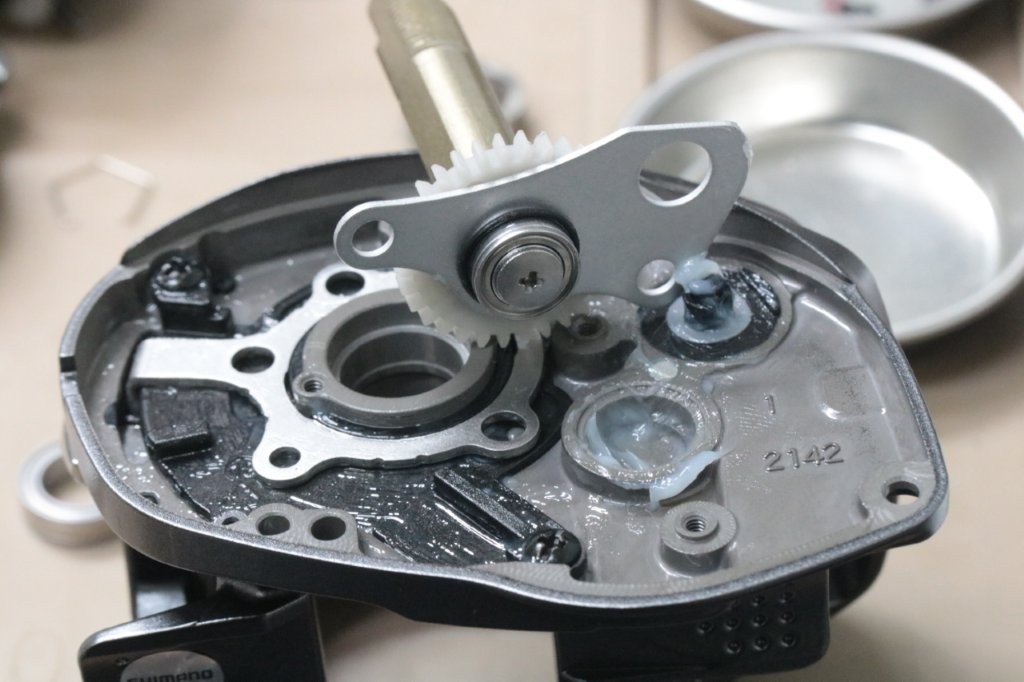

ボディ内部。

使用感はそこそこ。メカニカルブレーキ内部ベアリングに汚れがありましたが、まだ使えそうです。

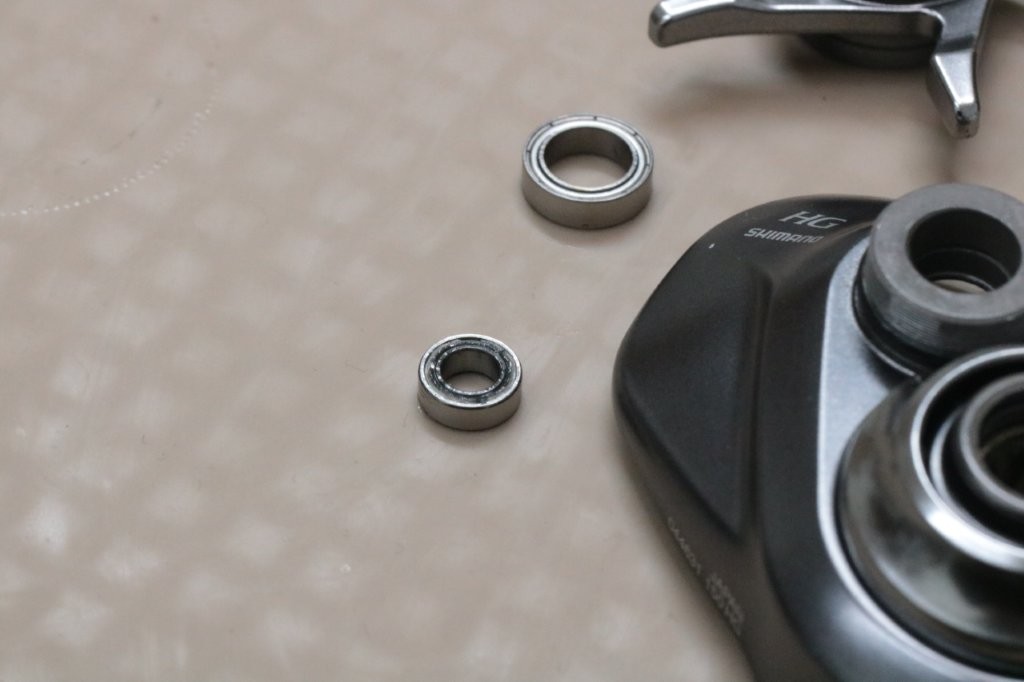

ドライブギア軸ベアリングはざらざらですね。

ピニオンギア受け部も交換したほうがよさそうです。

洗浄実施。

汚れ自体はそこまでないんですが、グリスが若干抜け気味ですね。

ハンドルノブベアリングの付け根が固着気味でした。ゴメクサスのハンドルですが、付属ベアリングは固着、錆が出やすいので注意が必要です。

ハンドルノブ2点、ボディ2点の合計4点、高耐食ベアリングに交換します。

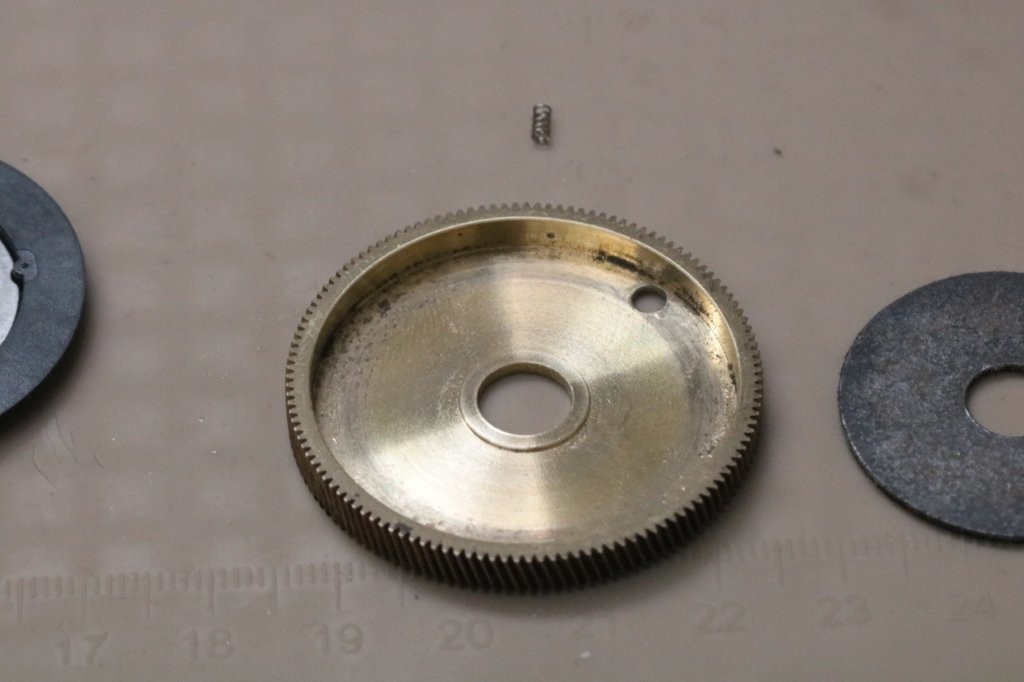

早速ギア加工ですね。

フライス盤で開けました。

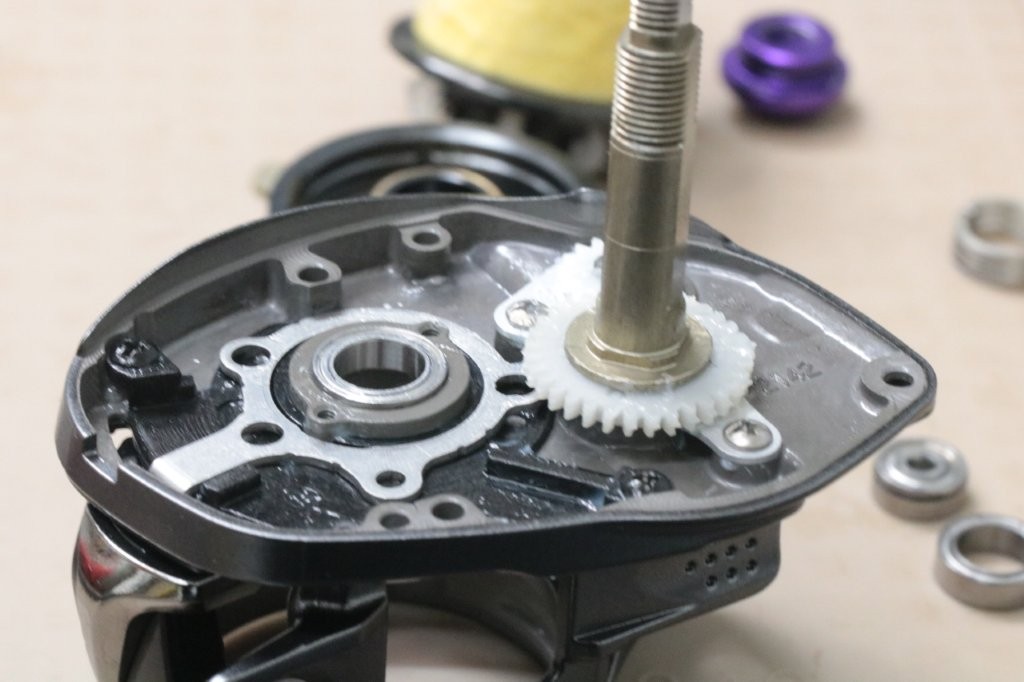

くみ上げていきますよ。純正グリスを添付。

レベルワインド、プラギア、ドライブギア軸ベアリングはDG06を塗布して。

ドライブギアはDG04を塗布します。

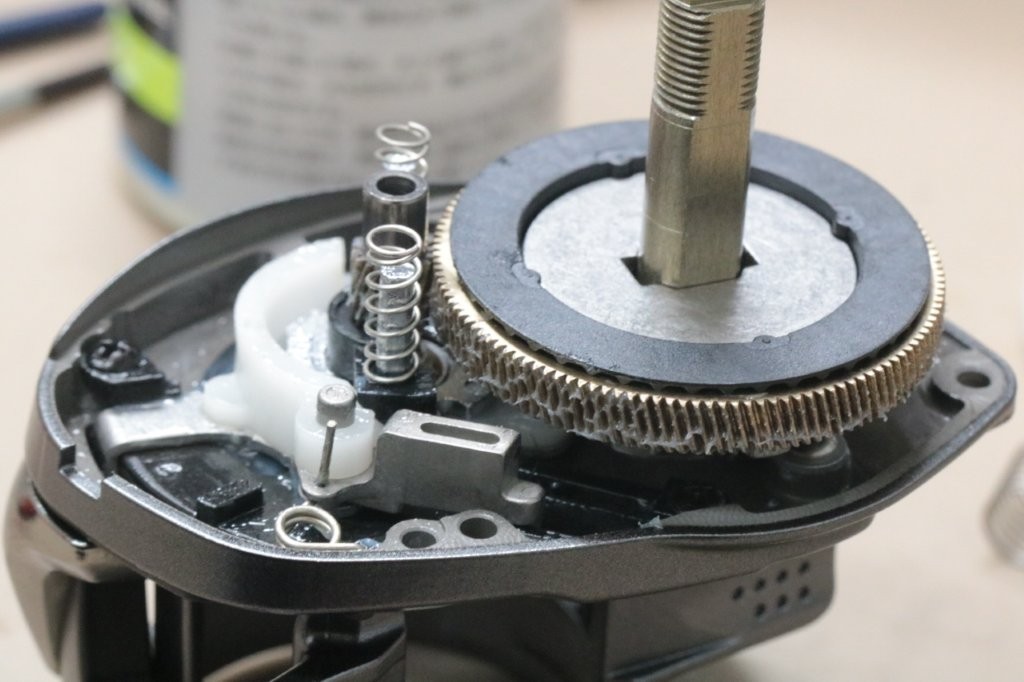

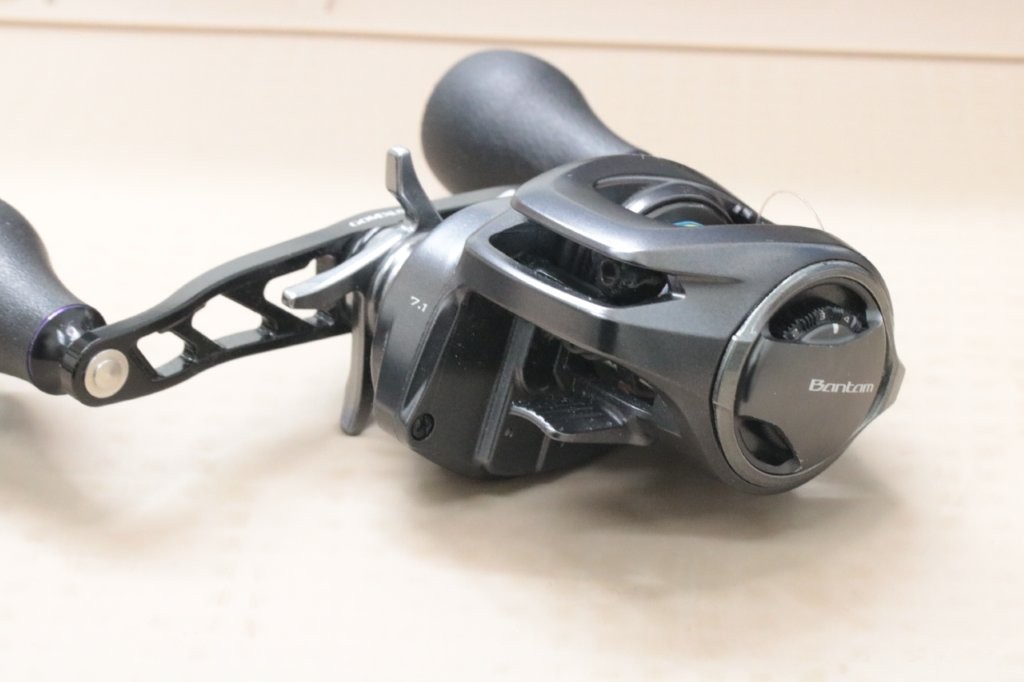

作業完了しました。

クリック音が鳴るように改造完了です。

多少クリアランスがギリギリなので、ドラグを最大限緩めるとローラークラッチとドラグ板が干渉しているかもしれません。

ドラグを緩める際の少しテンションを残した状態で使用するようにしてください。

この度はご依頼いただきありがとうございました。
