ABU アンバサダー 2500CI ハンドルの空回りの修理

アンバサダー2500CIの修理のご依頼です。

ドラグを締めると空回りする症状です。

不具合のチェック

組間違いによる不具合ではと思っておりましたが。

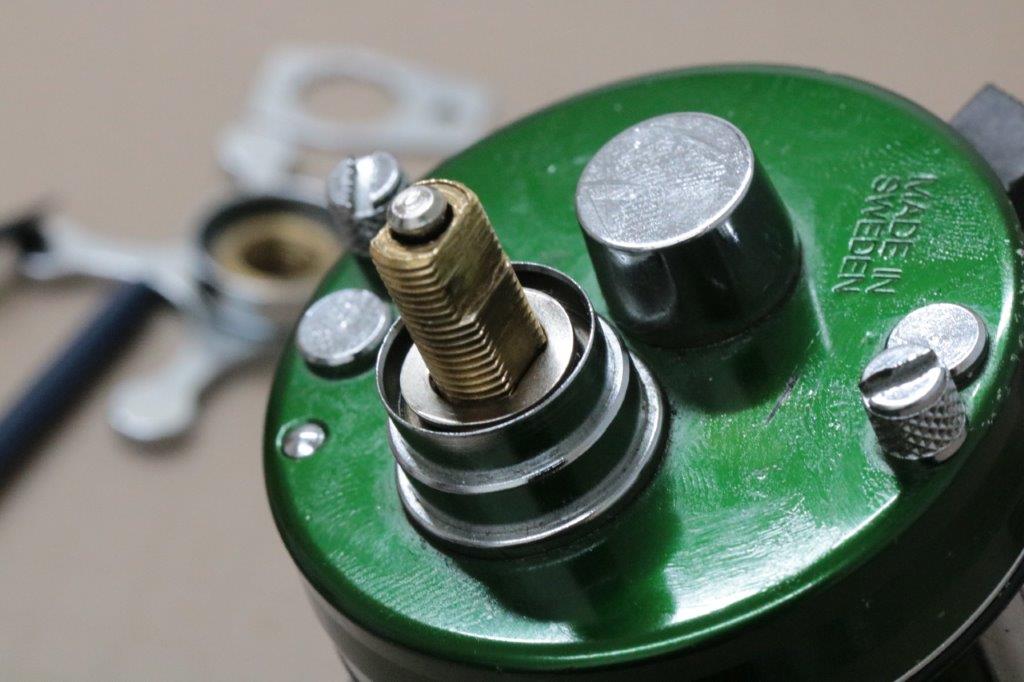

全体的にきれいな状態です。

少し組み間違いと欠損パーツがありましたが、それが原因ではなさそう。

欠損パーツはサラバネが1点足りない位ですね。

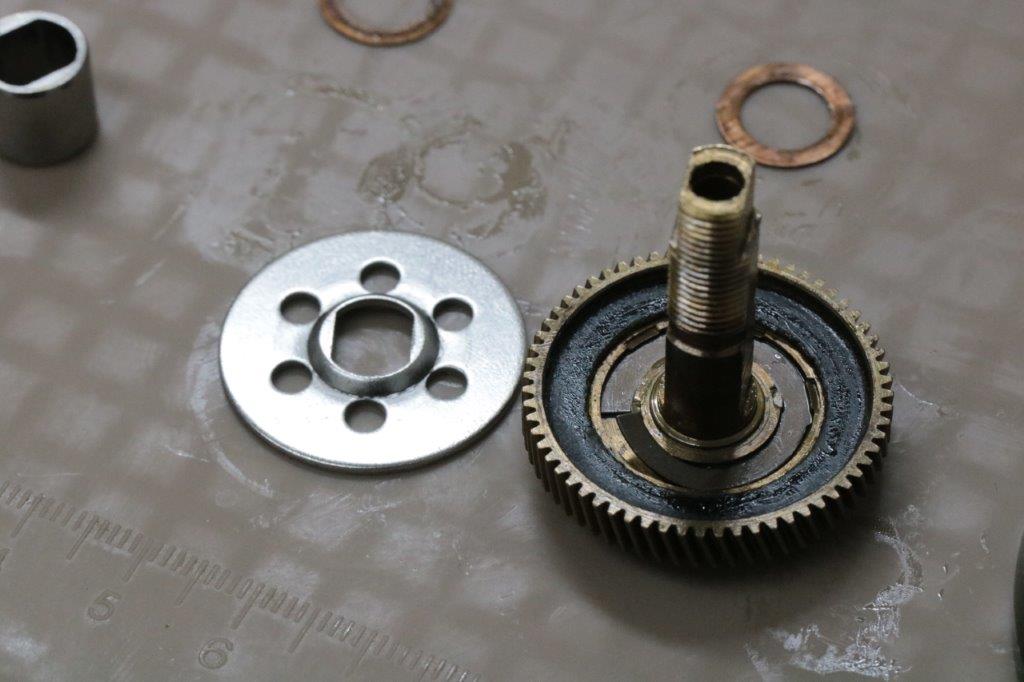

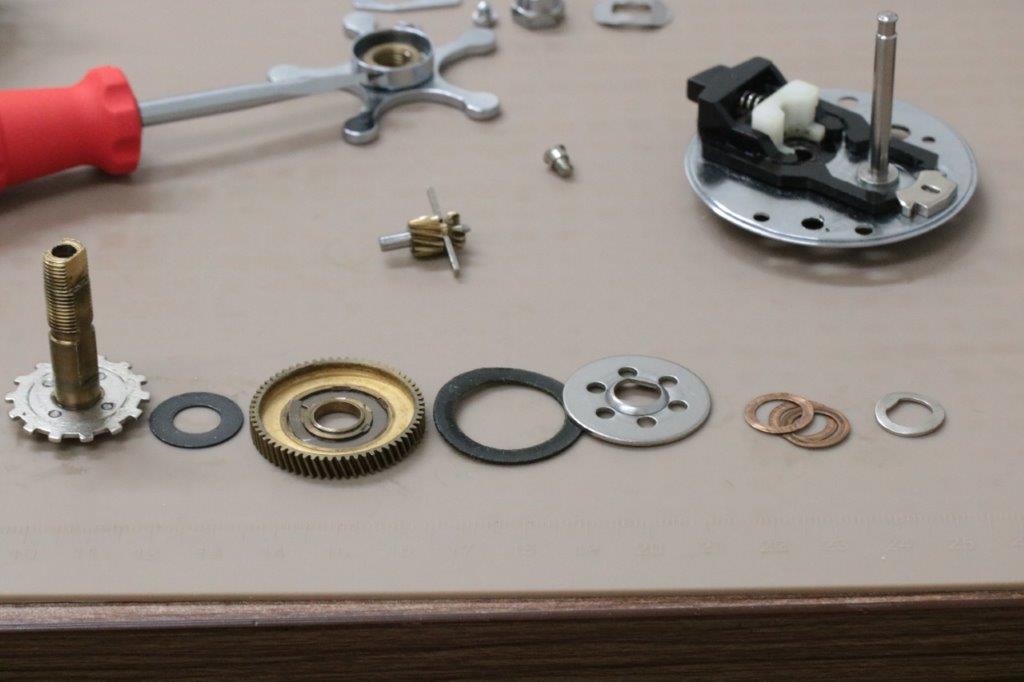

こう組みます。

サラバネを2枚重ねます。

おかしいところを探します。

ギアの摩耗

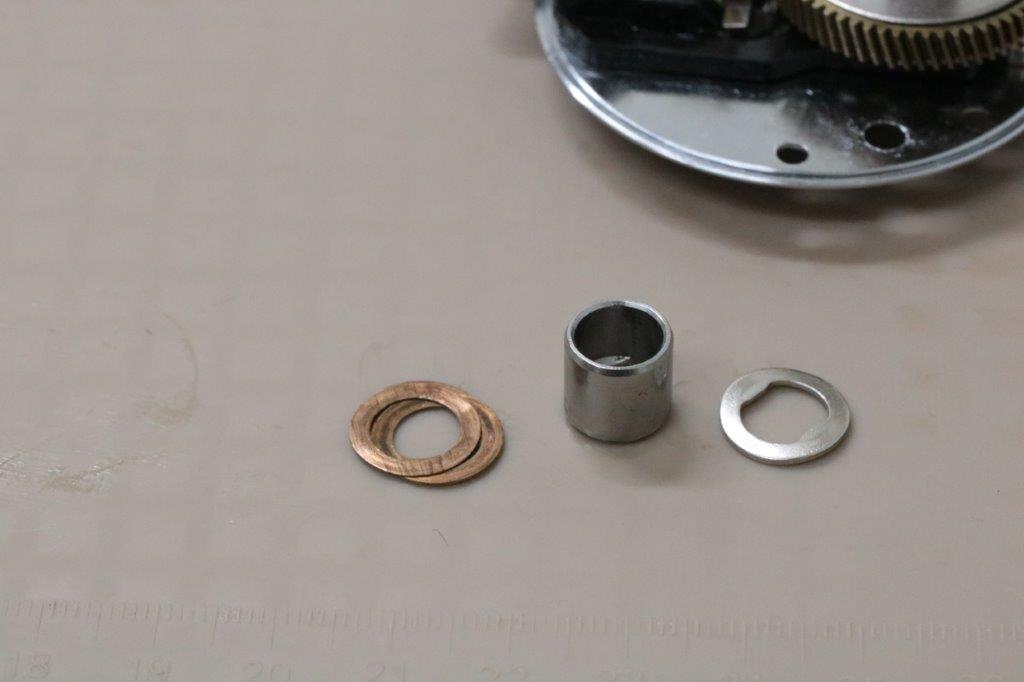

原因ですが、ピニオンギア内部の摩耗でした。

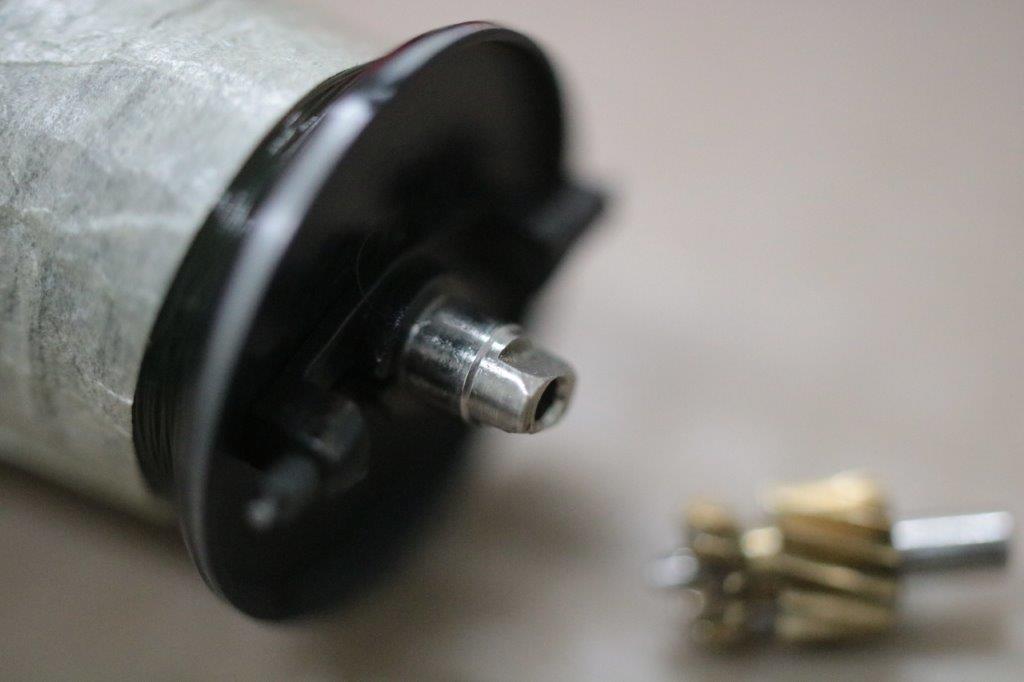

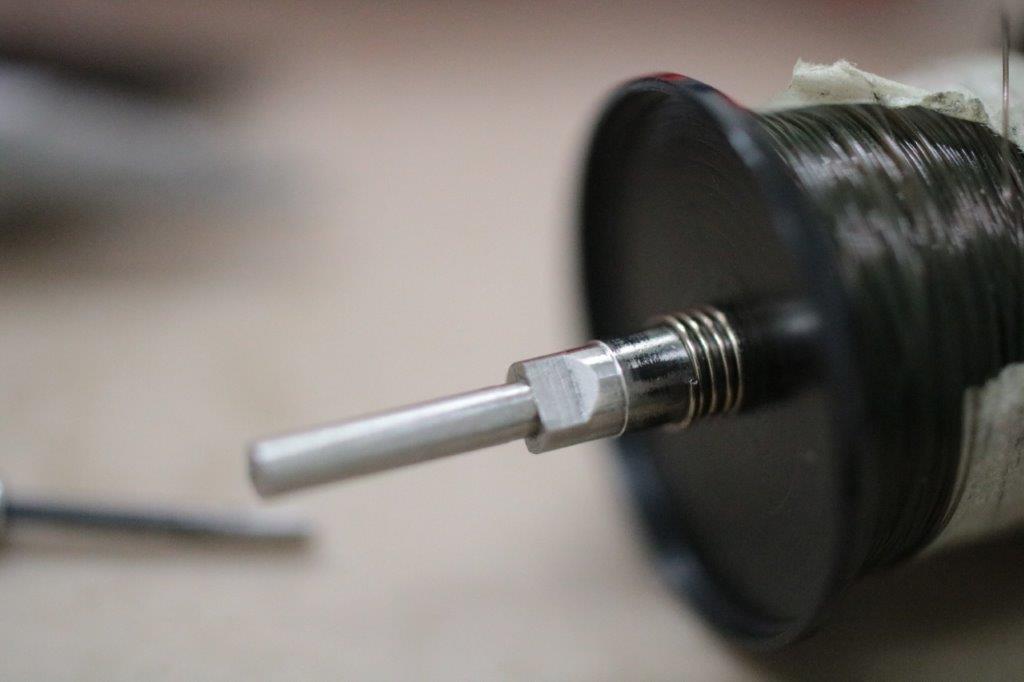

スプール軸側も

削れているんですが。

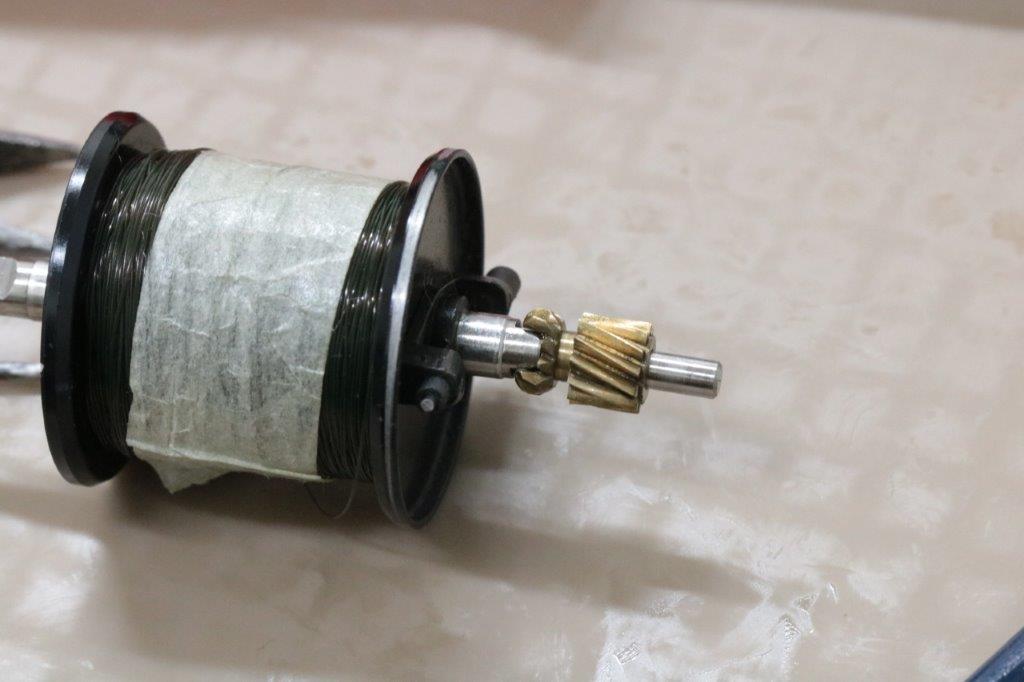

反対側は削れていないです。

アベイルさんの2500Cのギアセットを手配。

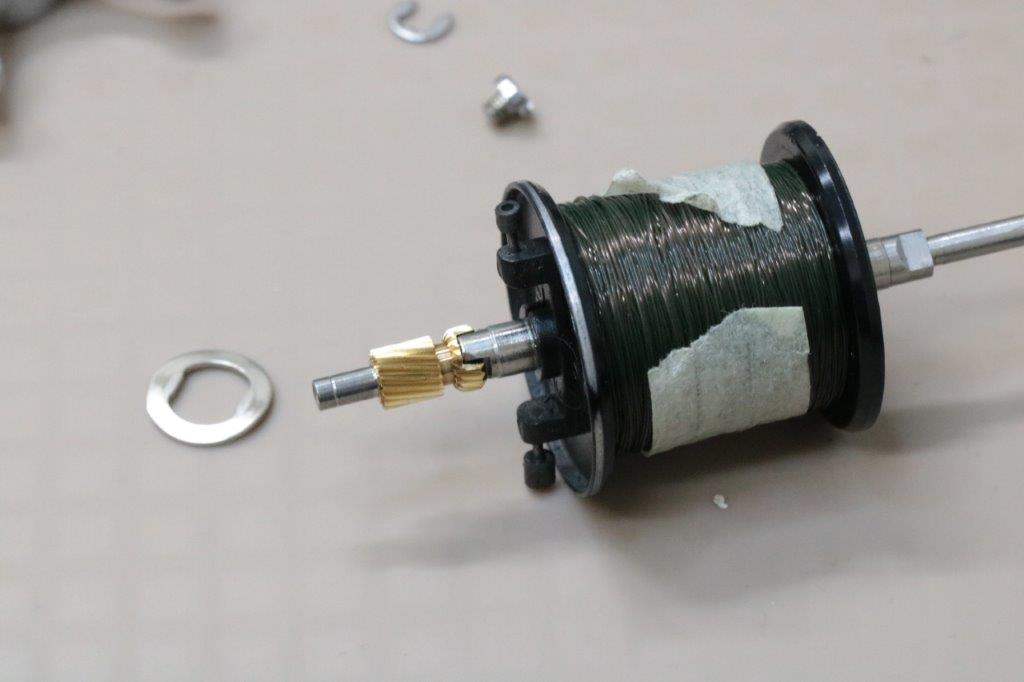

スプールは交換不要と判断して、組んでみるとぴったり！

まったく滑らないです。

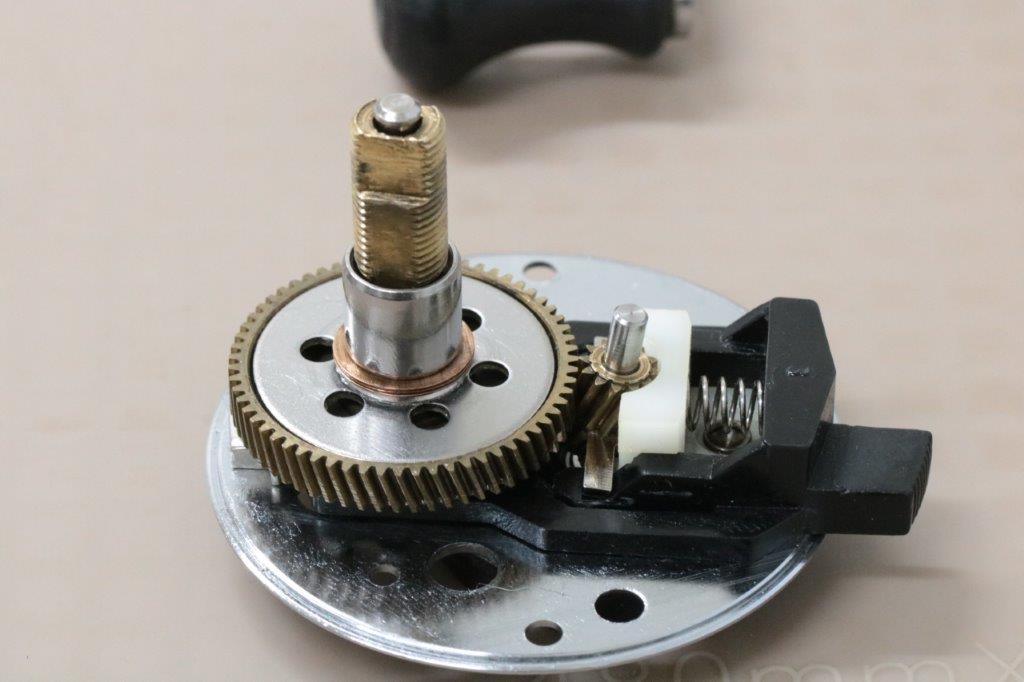

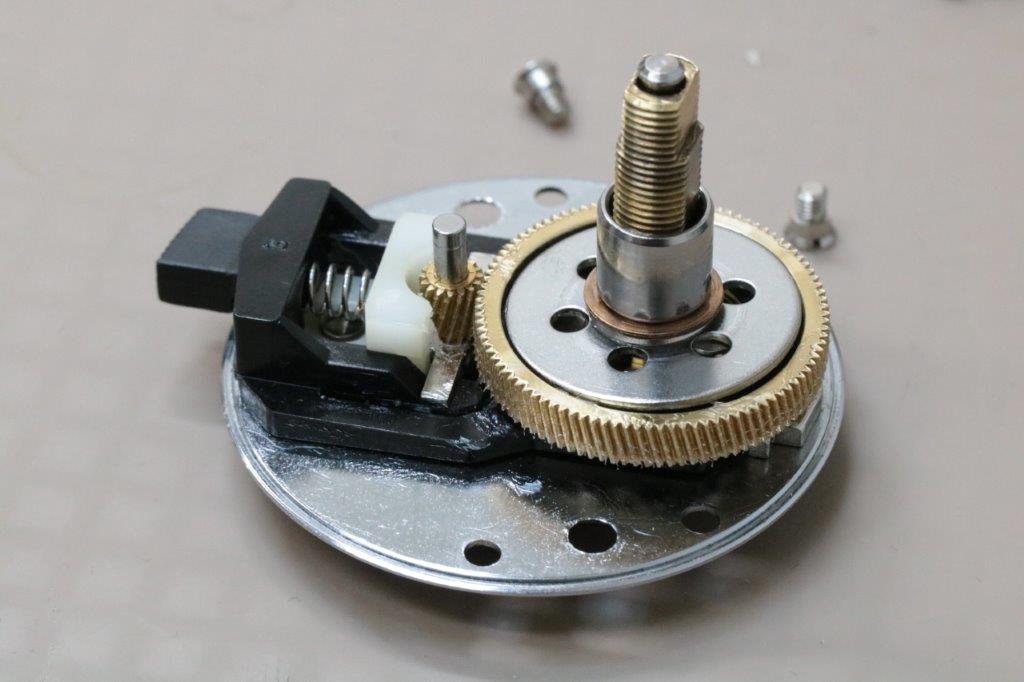

ドライブギア、ピニオンギアをグリスアップします。

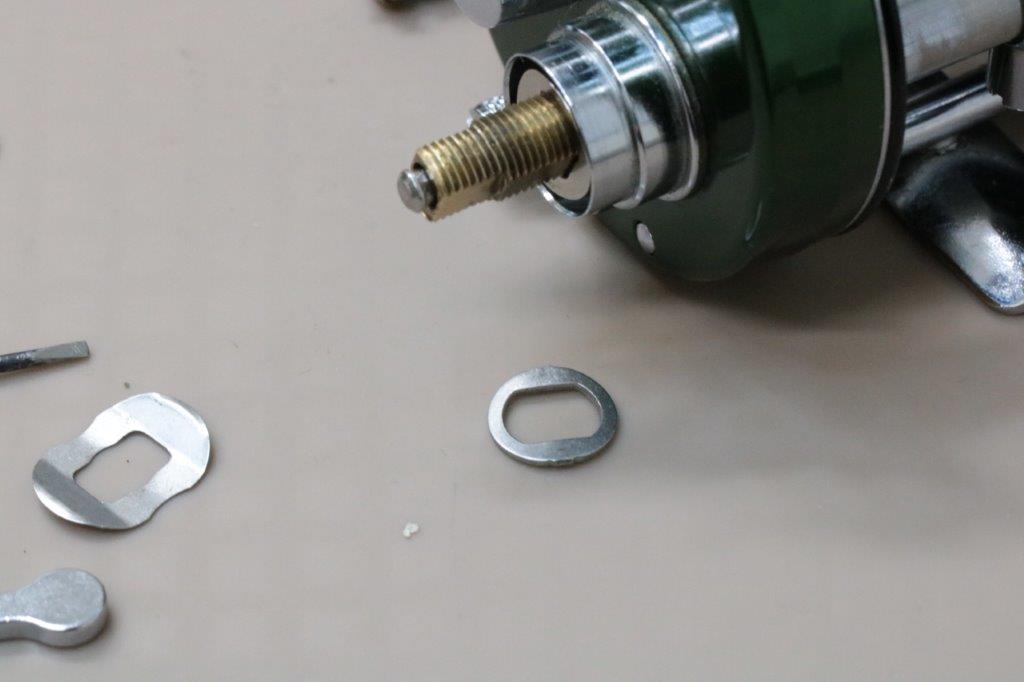

サラバネを追加します。

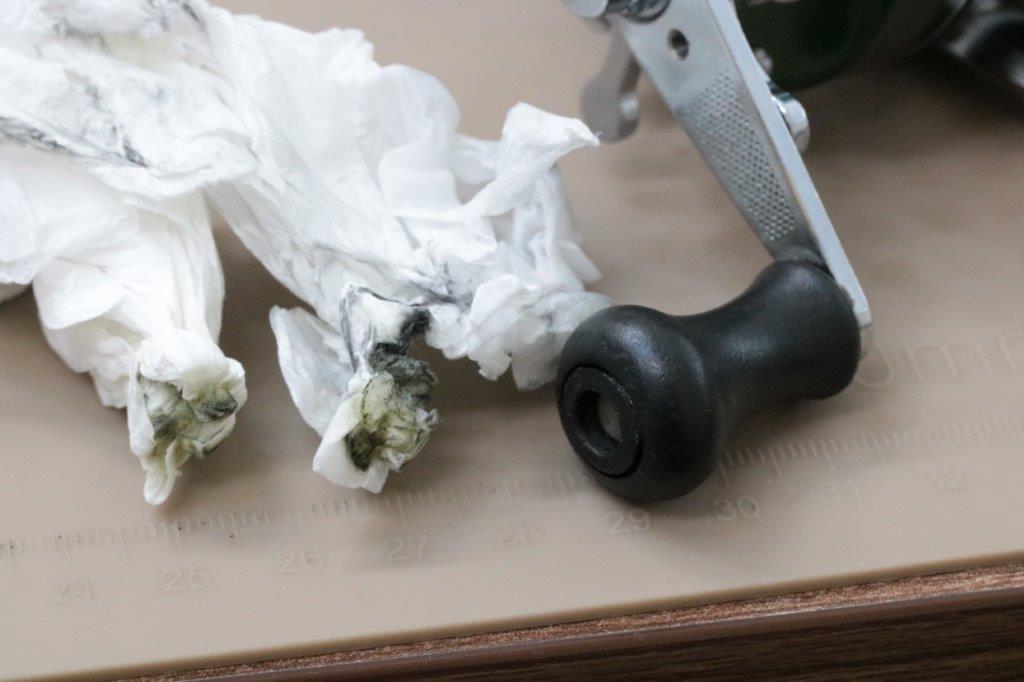

ハンドルの汚れを除去。

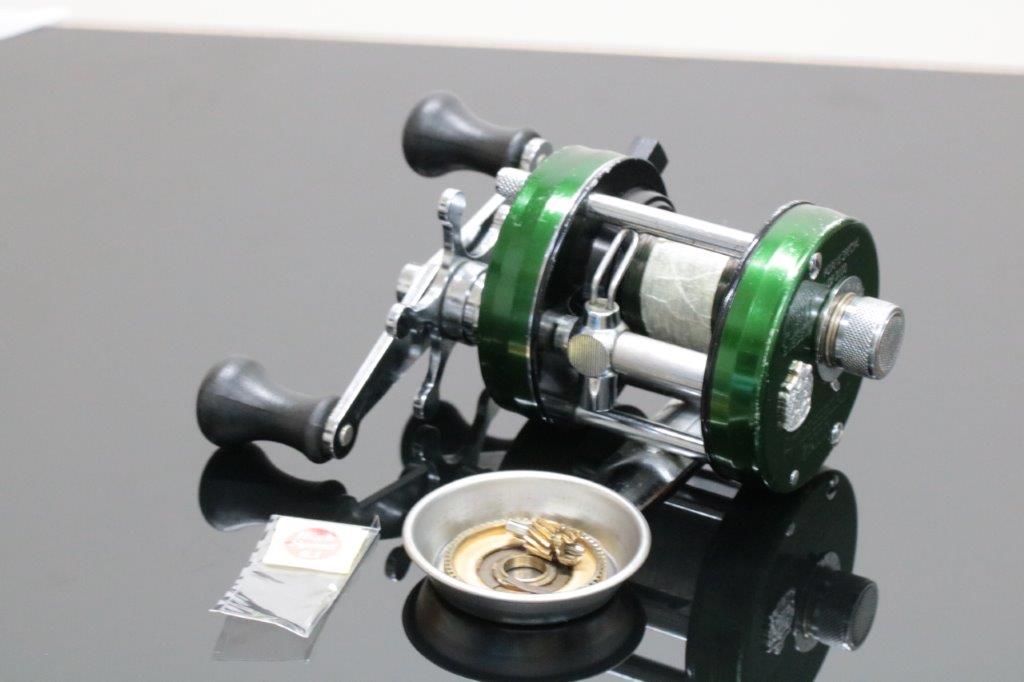

何とか使用可能な状態になりました。

OHなしで主要部の洗浄とグリス、オイルアップして作業完了です。

ハイスピードにてピニオンギアが小径化するので、強度低下するらしいので、あまりドラグを締めこみすぎないほうが良いそうです。

この度はご依頼いただきありがとうございました。
