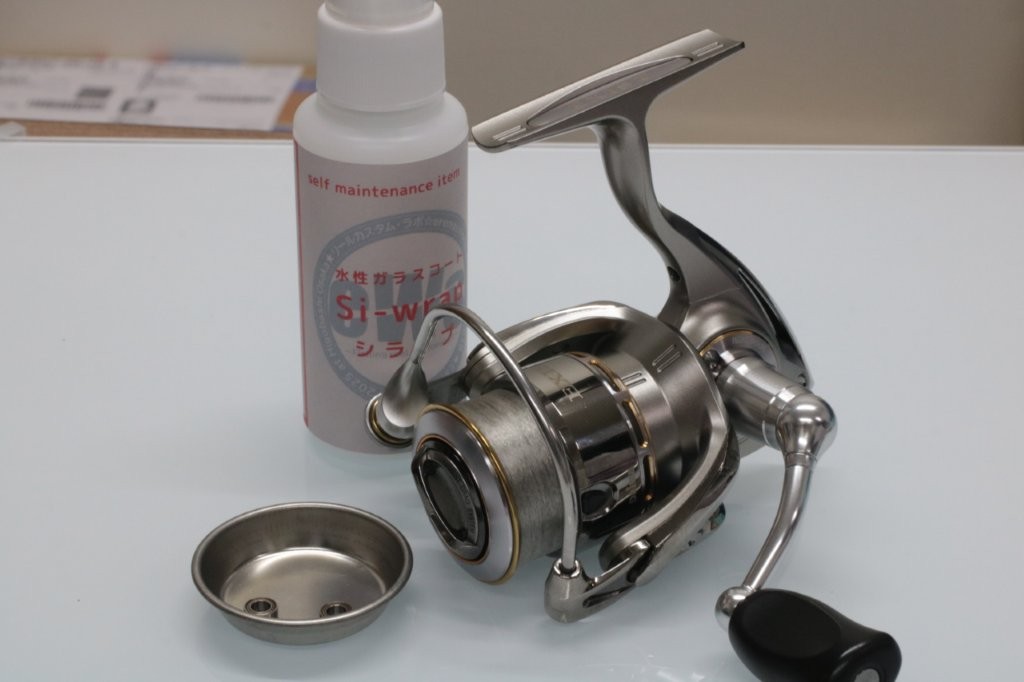

ダイワZ 2020SHL LTD スプールが回転しない

スポンサーリンク

ダイワZ 2020SHL LTDの修理依頼です。

スプールに動力が伝わらず回転しないとのことです。

オーバーホール

おそらく原因はスプールベアリングの固着やピニオンギアベアリングの固着だと思います。

分解していきます。

汚れてますね。

スプールベアリングが抜けません。

かなりさびでベアリングが固着していました。

さびてますね。

軸もさびが。

ばらして洗浄、研磨します。

さびを除去。

スプール受け部のベアリングを交換します。

ここがさびてピニオンギアが動かなくなっています。

ベアリングを抜きます。

ギア周りも分解していきます。

ベアリングにさび。

抜けない。

何とか抜けました。

パーツクリーナーでグリス汚れを除去し、超音波洗浄で仕上げに洗浄しました。

汚れが取れましたが、錆が残っているのでピニオンギアを研磨します。

研磨後の写真を撮り忘れてしまいました。。。

ハンドルノブが固着。

ここもさびてますね。

全バラシ完了です。

結局ベアリングは3点温存となります。ピニオンギア上部のベアリングのみ手配中ですが、8点交換となります。

ドライブギア軸のベアリングは交換なしです。

BOREDのBSLUを添付して、ギアはSIGMAで仕上げます。

DELTAをベースにハーフランク粘度を上げた最も高粘度なグリス。METHODウレア系グリス中で最も高い粘着性と減摩性。他のMETHODウレア系グリスとの混合で粘着性を付加

違和感なく駆動するようになりました。

ベアリング1点交換待ちです。もう少しざらつきが抜けてフィーリングが良くなると思います。

ベアリングが届きました。

なめらかな巻き心地になりました。

ありがとうございました。
