23オシアコンクエスト 201HG LEFT レベルワインドが動かない修理とオーバーホール

23オシアコンクエスト 201HG LEFTのオーバーホールのご依頼です。

レベルワインドが動かない状態となっております。

レベルワインドが動かない原因

スプール連動でのレベルワインドですが、スプール駆動と連動するギアの横にEリングがハマって固定されています。

このEリングが外れておりました。そのため、連動せずとなっていた訳ですね。その他不具合はなかったので、オーバーホールに移ります。

オーバーホール

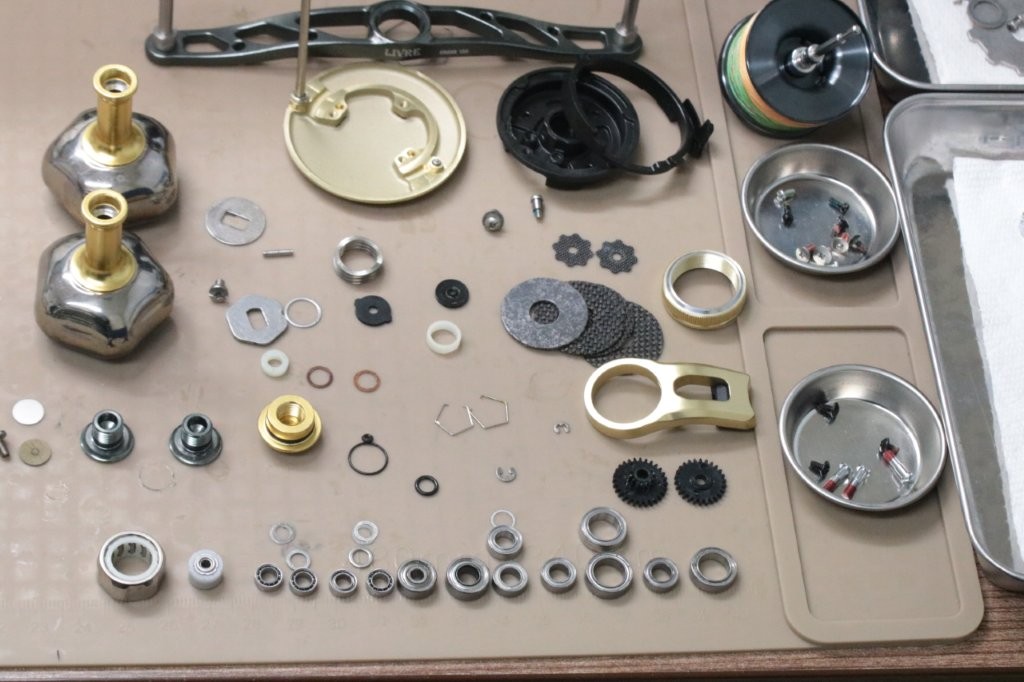

オーバーホールしていきます。

キレイですね。そこまで使っていない状態かと思います。

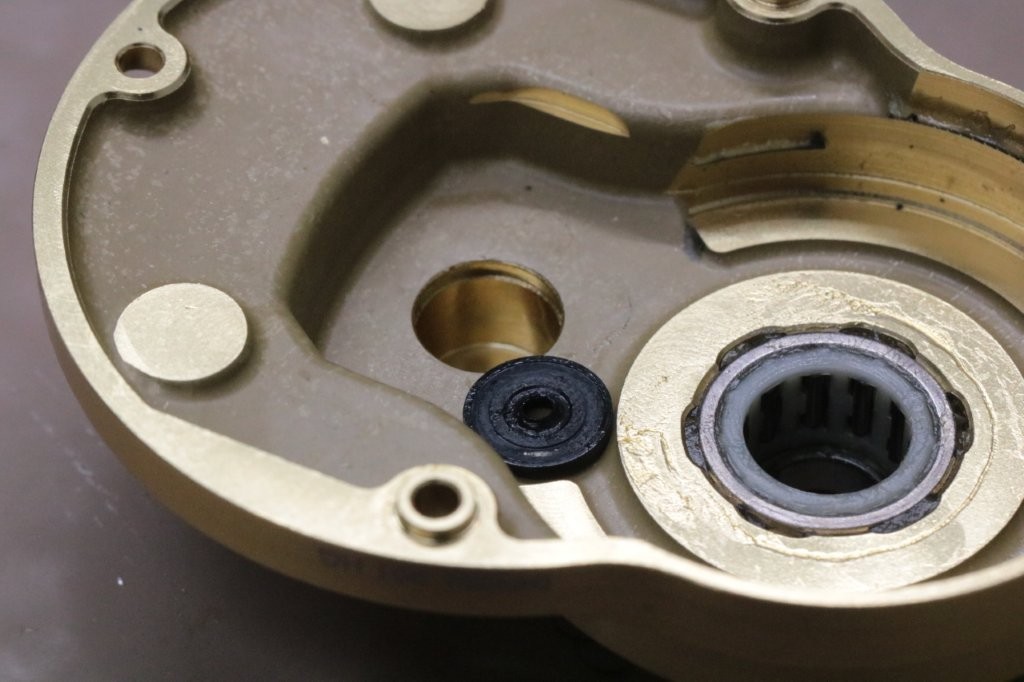

ローラークラッチです。

防水シールで錆による固着防止処理ですね。

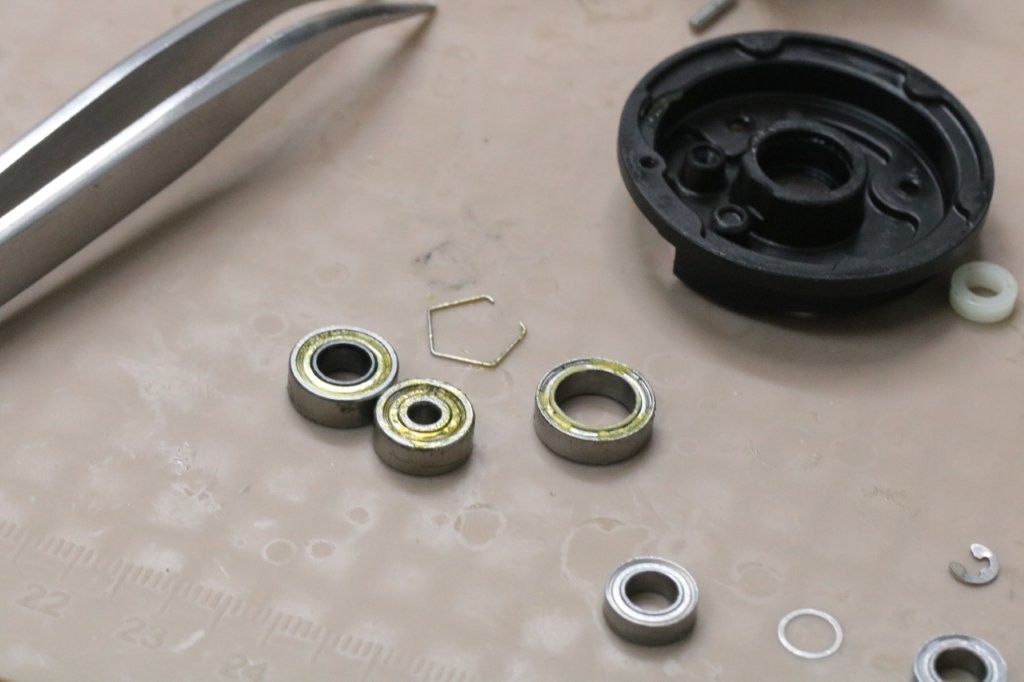

スプールベアリングとピニオンベアリングにはグリスが付着しています。

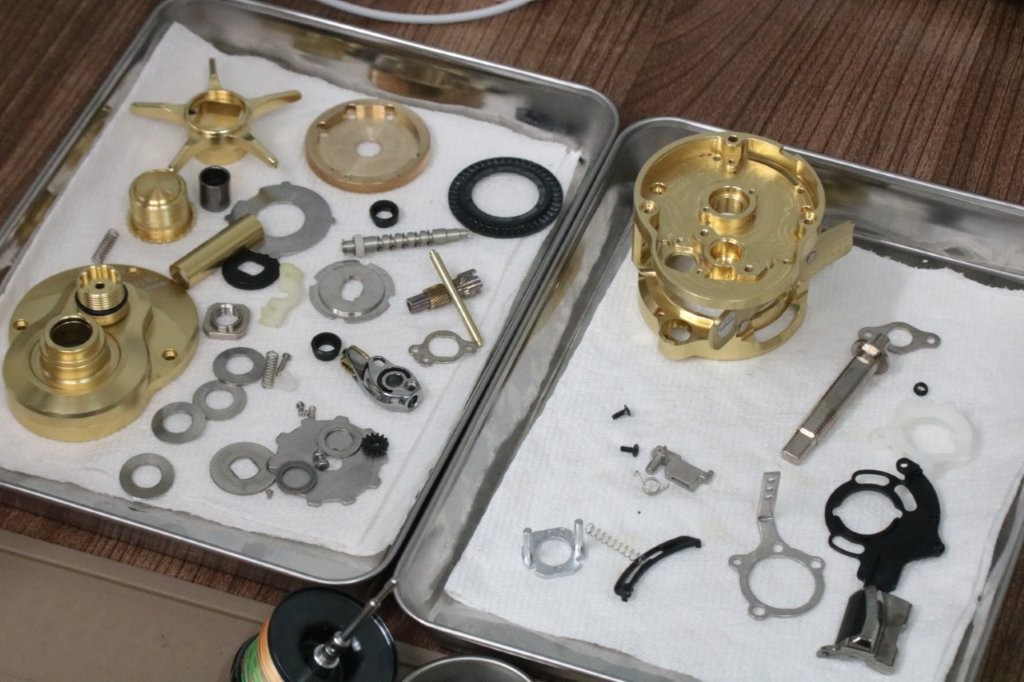

洗浄実施。

ボディ内部のベアリングも比較的状態が良かったのですが、ピニオンベアリングとドライブギア軸ベアリング1点を交換いたします。

パーツクリーナーの汚れはドラグワッシャーのカーボンによるところが大きいと思います。

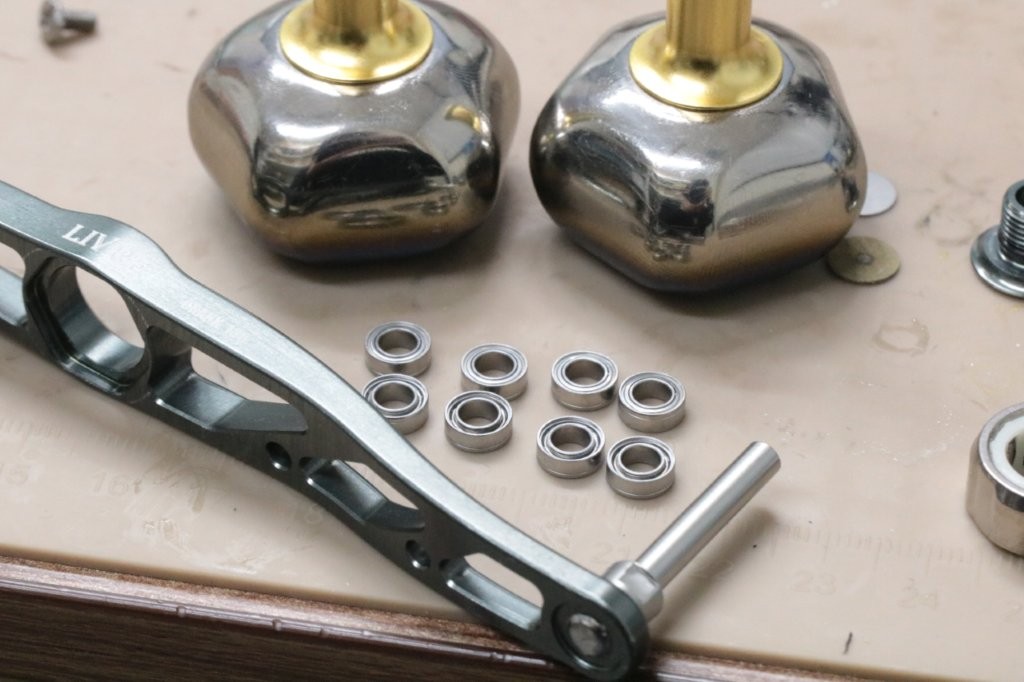

ハンドルノブベアリングは一度そのまま組んでみましたがかなりノイズがあるので、高耐食ベアリングに交換いたしました。

ぬるぬるのフィーリングになりました。

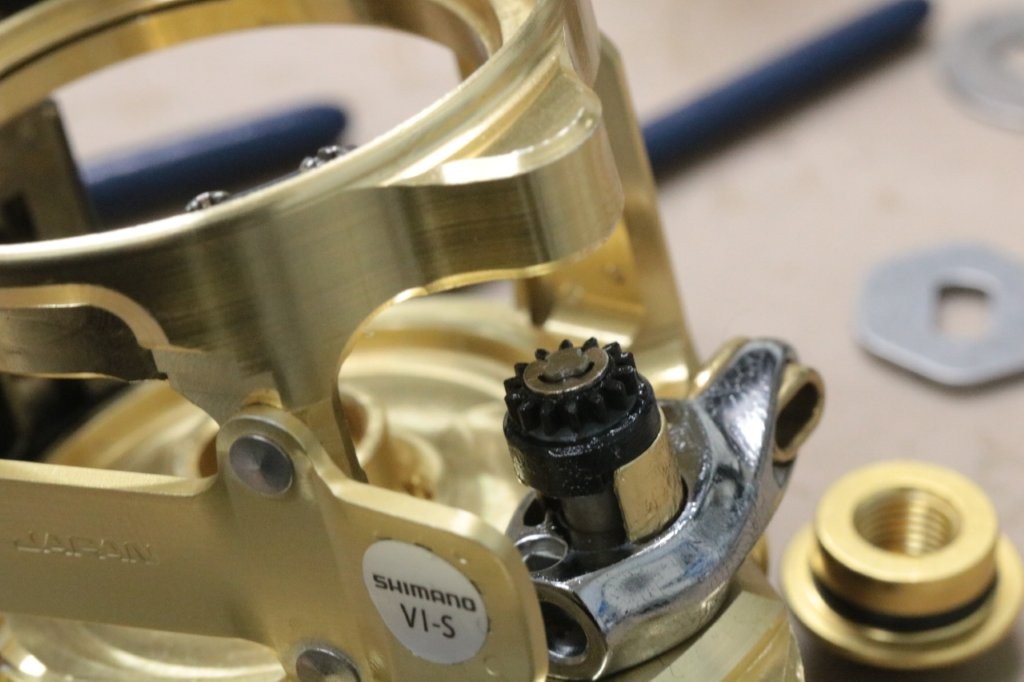

また、今回の修理箇所はこちら。

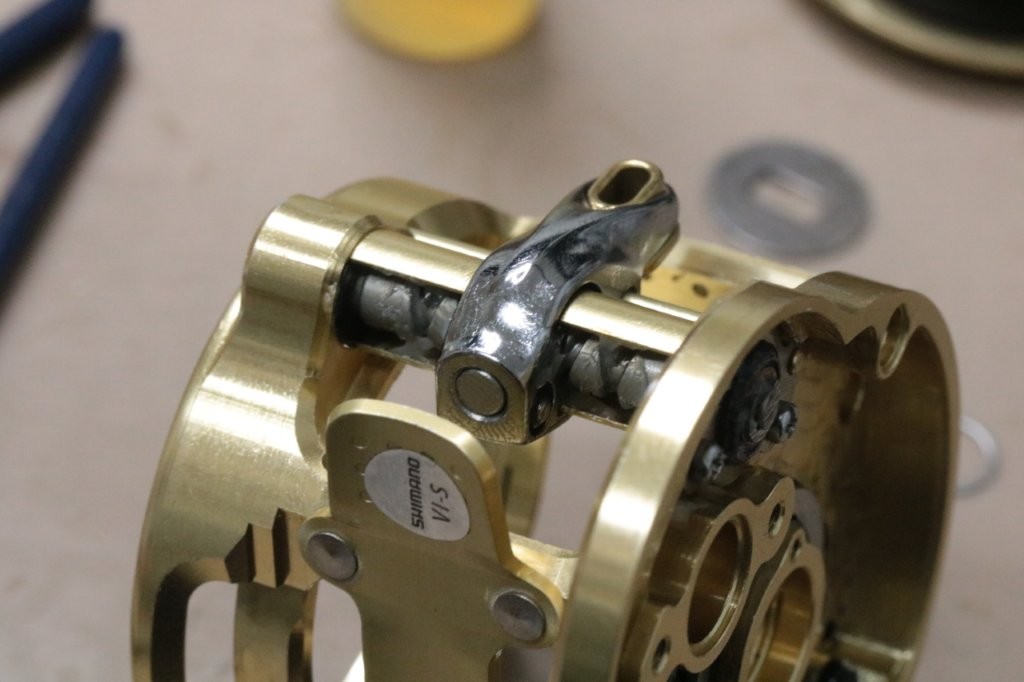

どういう理由で飛んだのかわかりませんが、Eリングをしっかりと止めます。

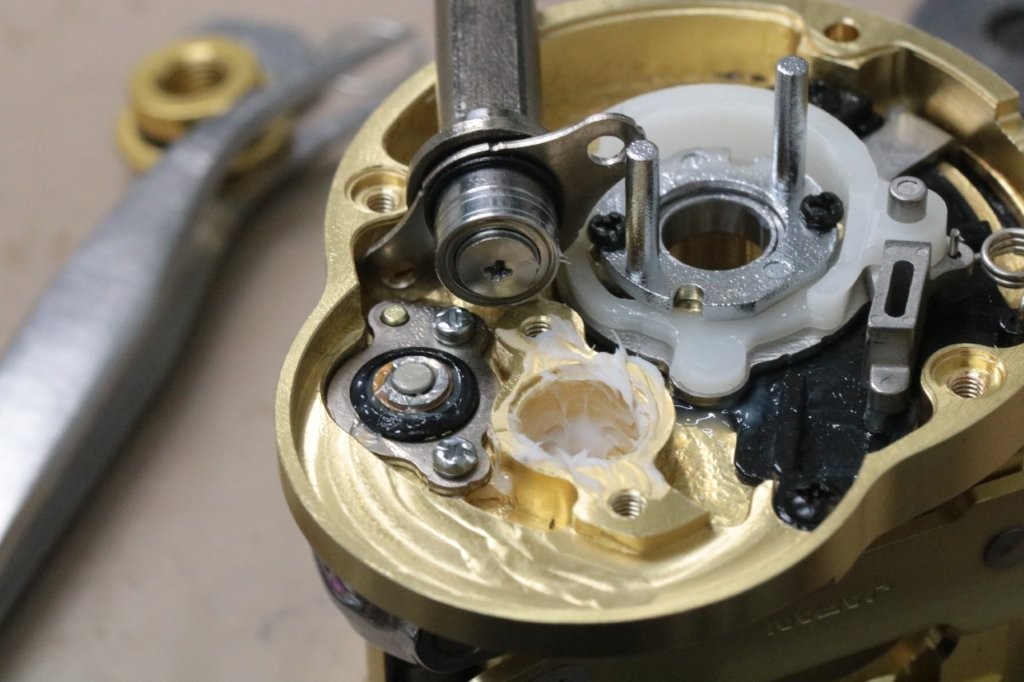

ドライブギア軸にはフッ素グリス。

ドライブギアにはDG04を塗布して仕上げます。

ローラークラッチはCHIMERAとNEMEAを使用しております。

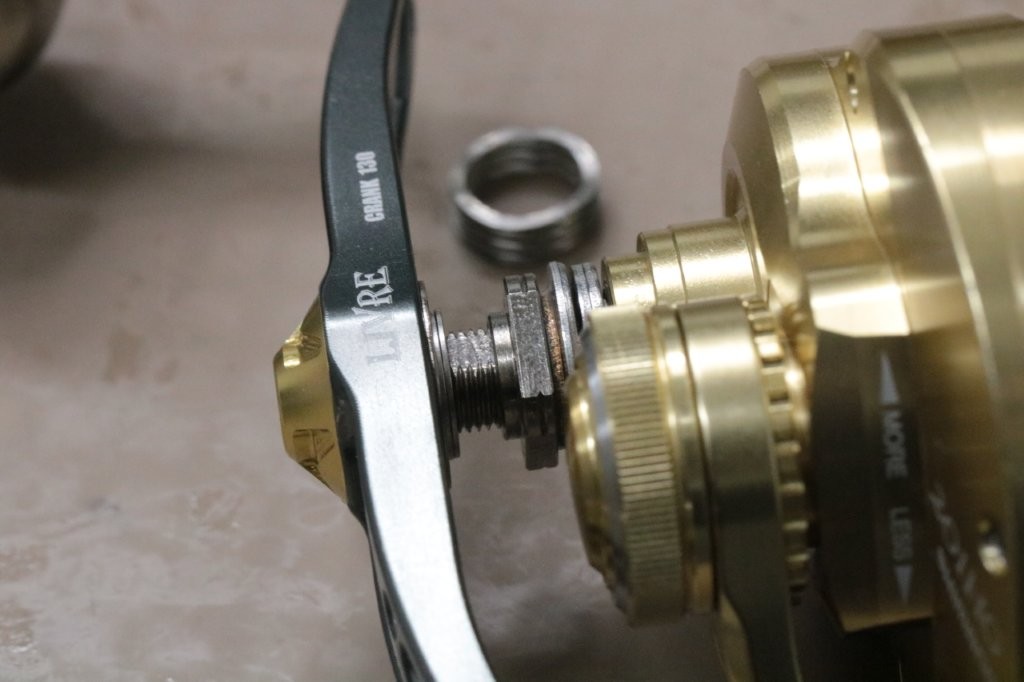

なお、ハンドルとナットにかなりのクリアランスがあるので、座金を追加しました。

2枚追加です。

作業完了しました。

この度はご依頼いただきありがとうございました。
