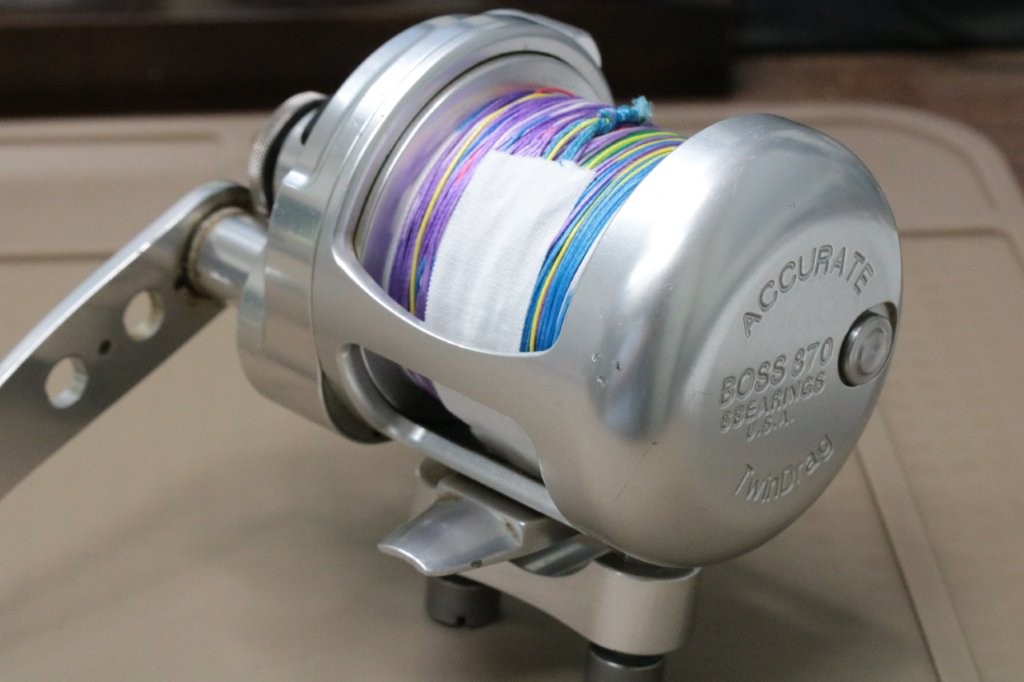

アキュレイト BOSS 870 TwinDrag スプールが空転する修理

アキュレイトBOSS 870 TwinDragの修理とOHのご依頼です。

同じタイプの修理を行いましたが、今回も良く似た症状です。

修理とOH

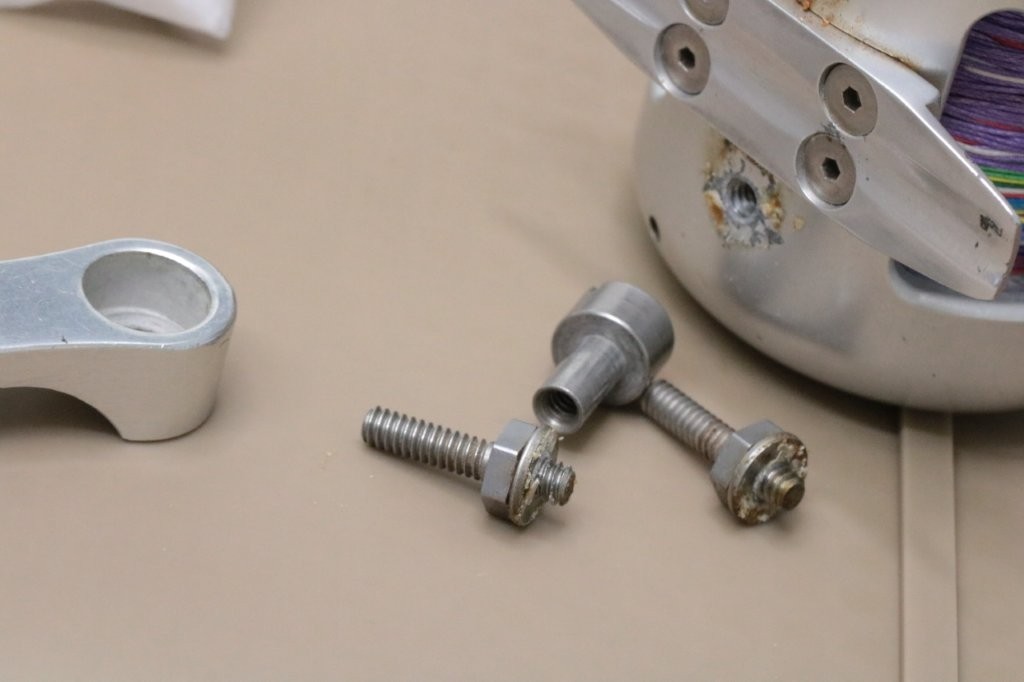

まずはロッド？に固定する？器具を外します。

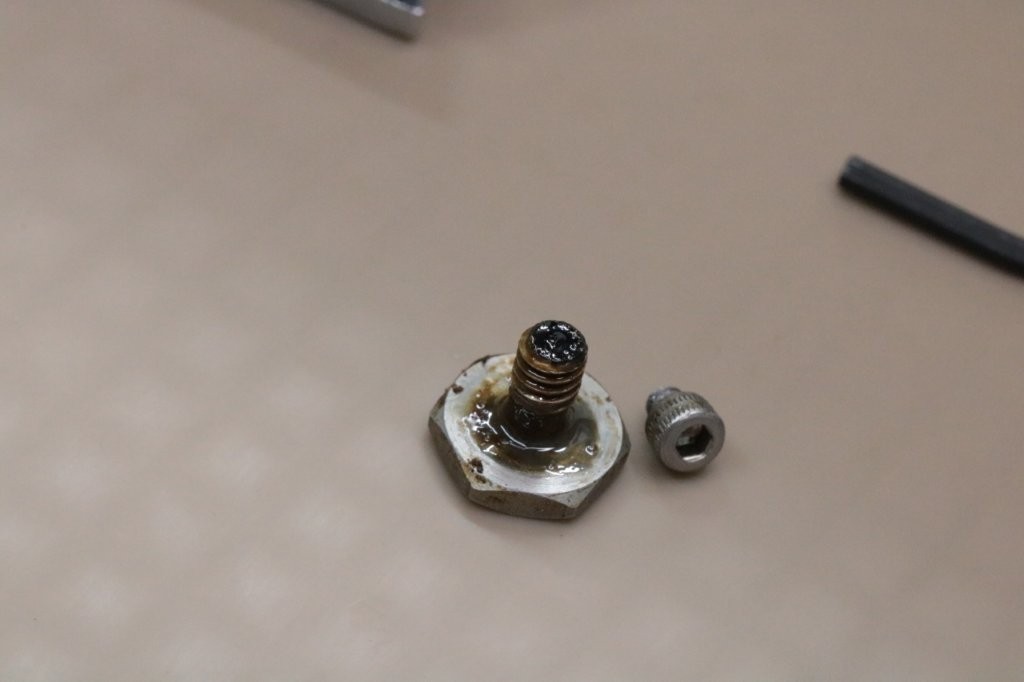

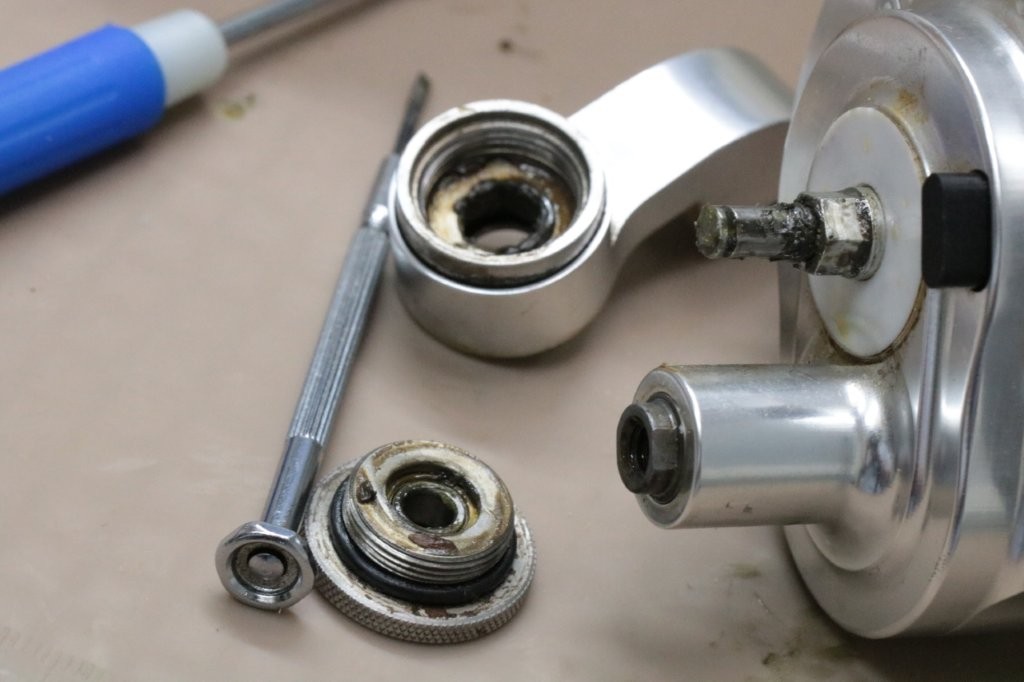

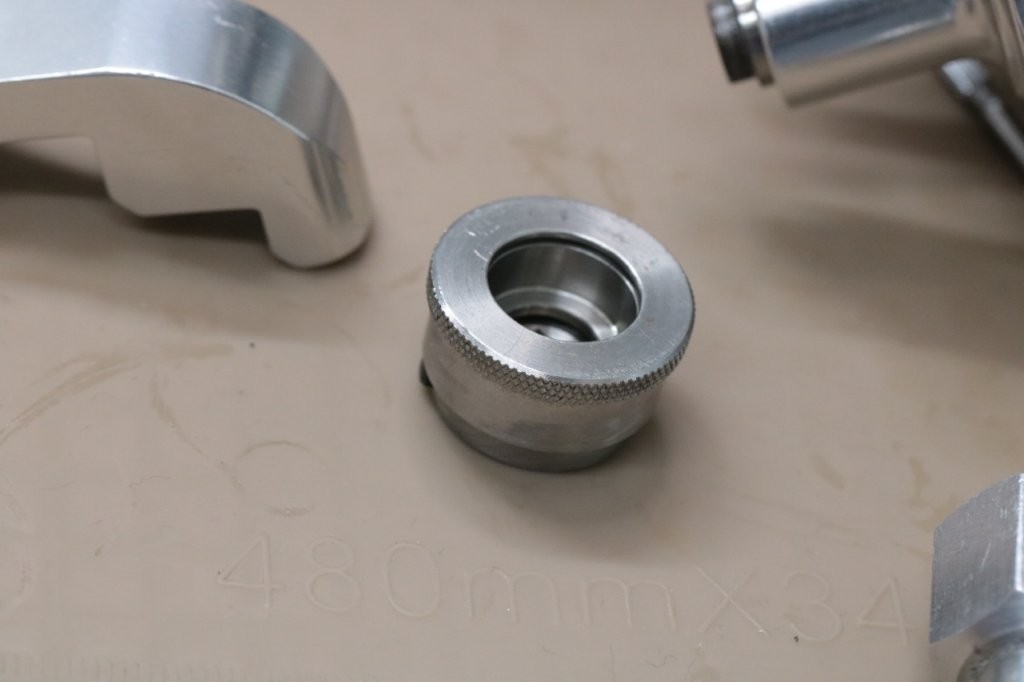

ハンドルナットがグリスまみれ。

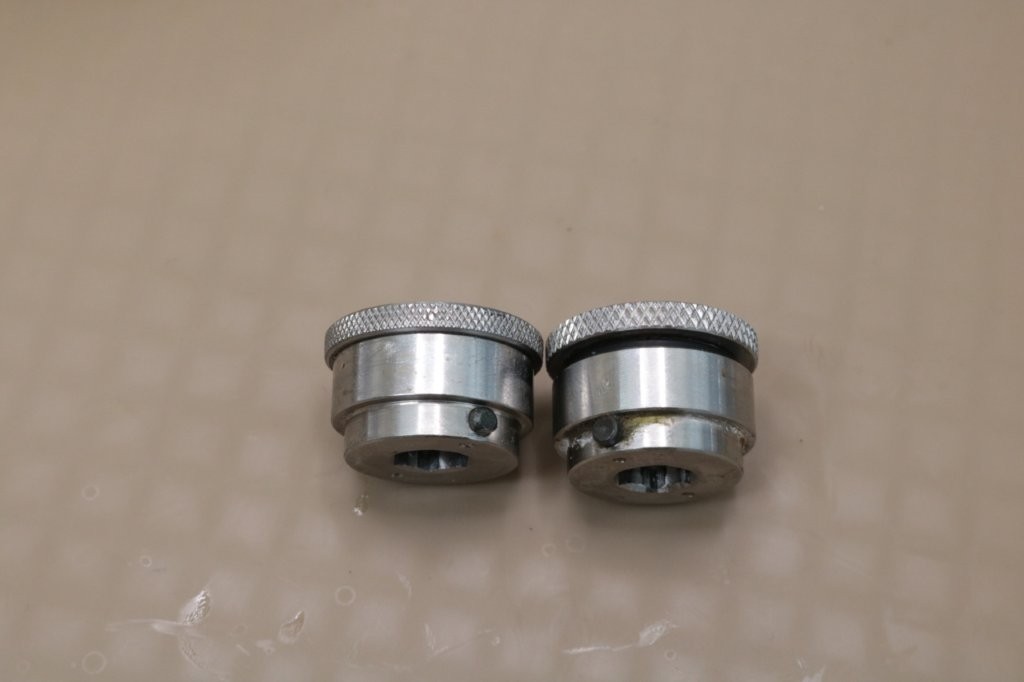

ナットはインチネジなので、パーツをなめると面倒です。

ここもインチです。

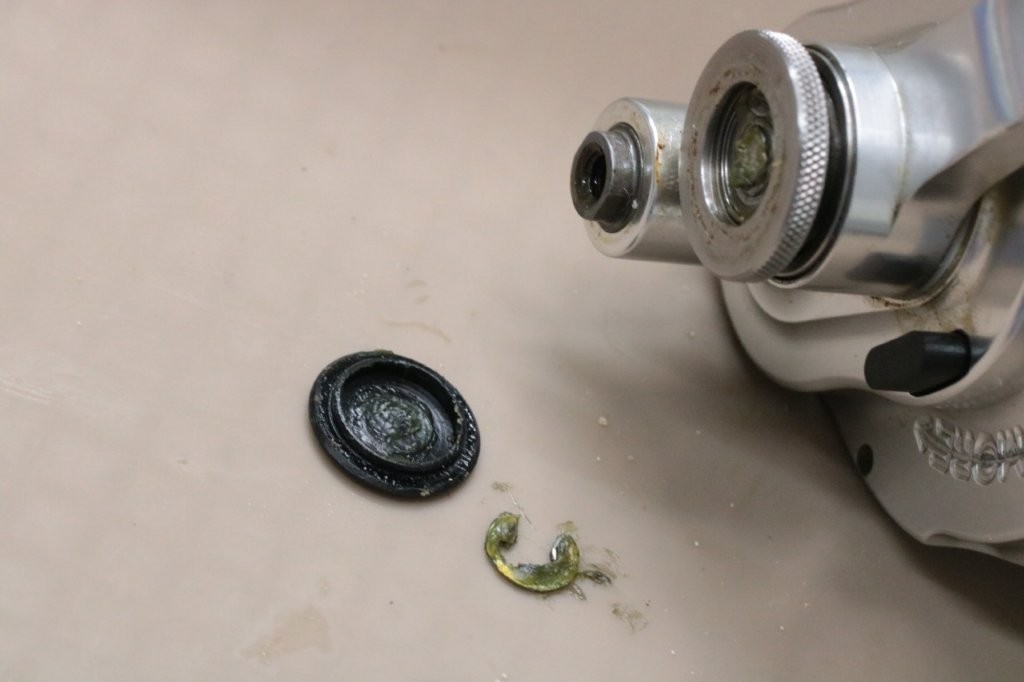

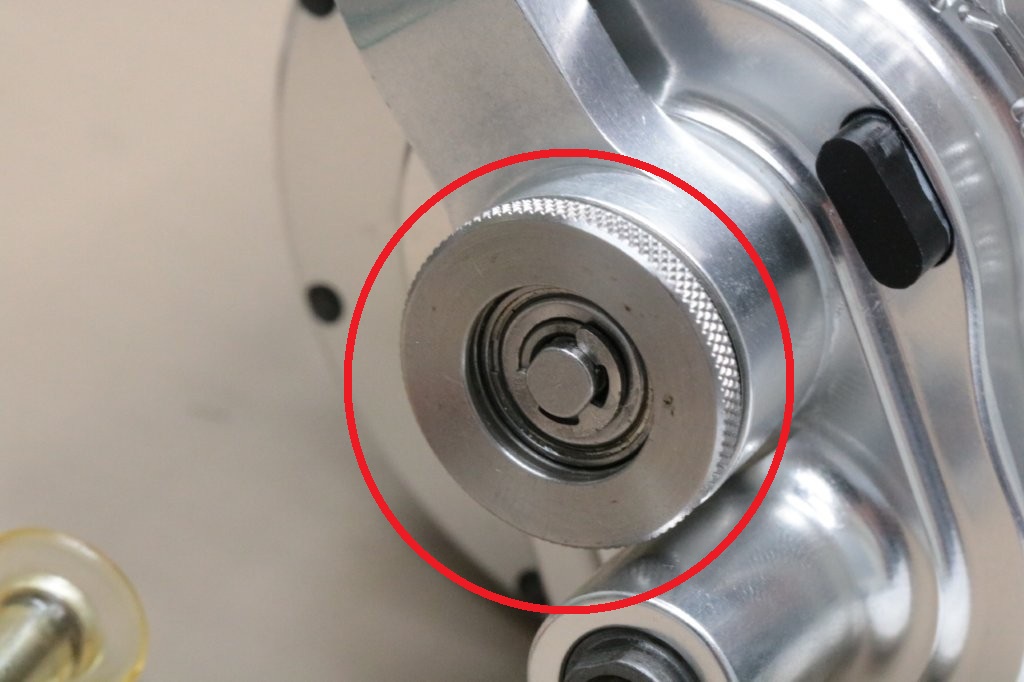

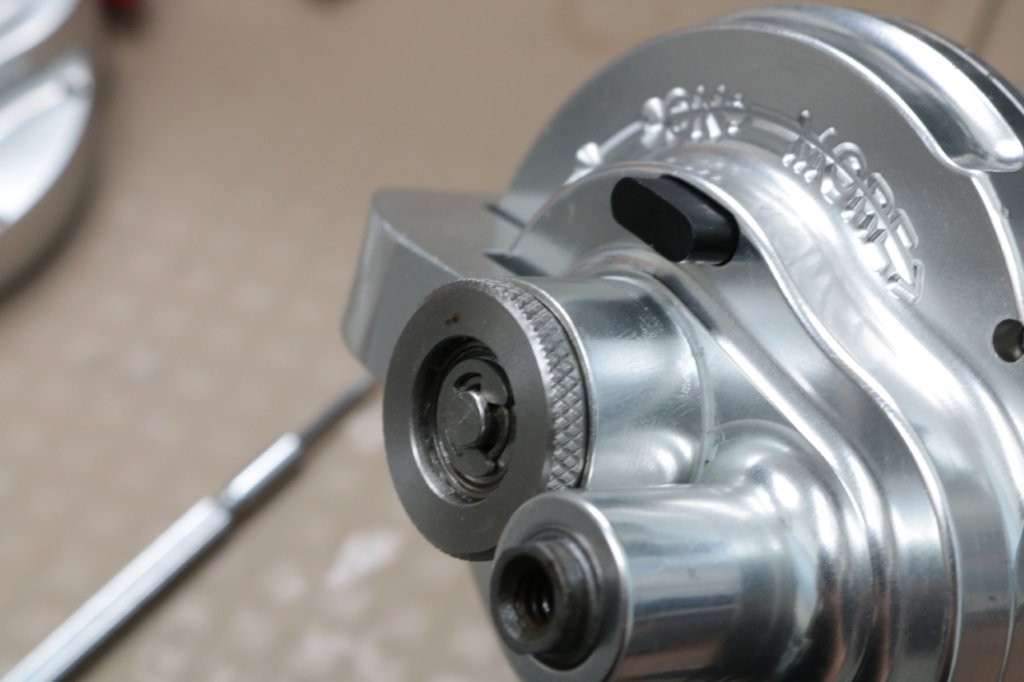

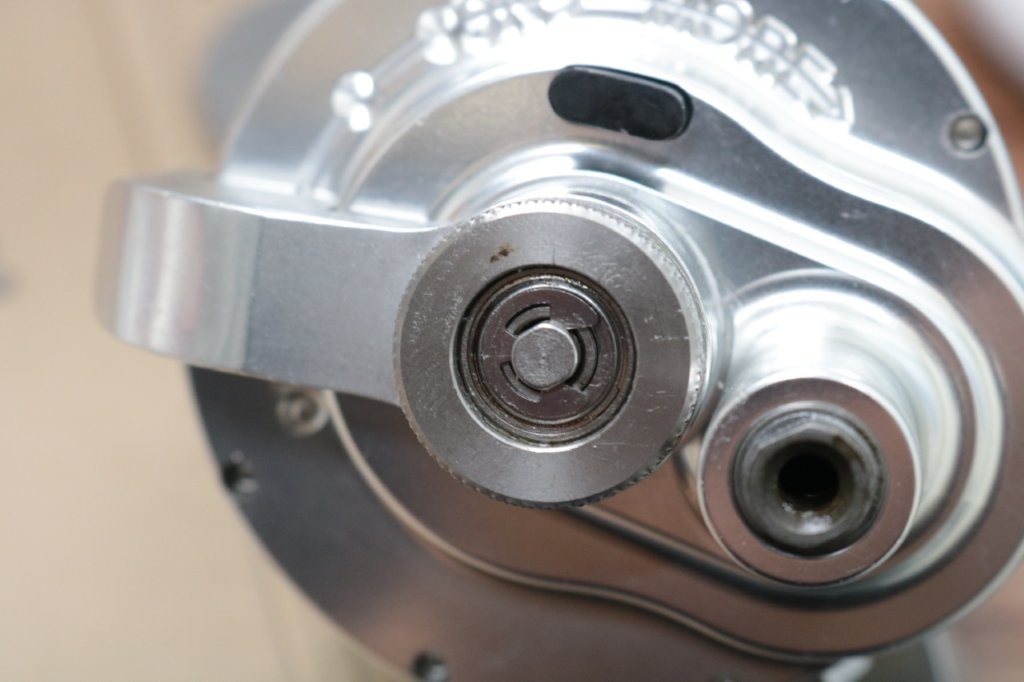

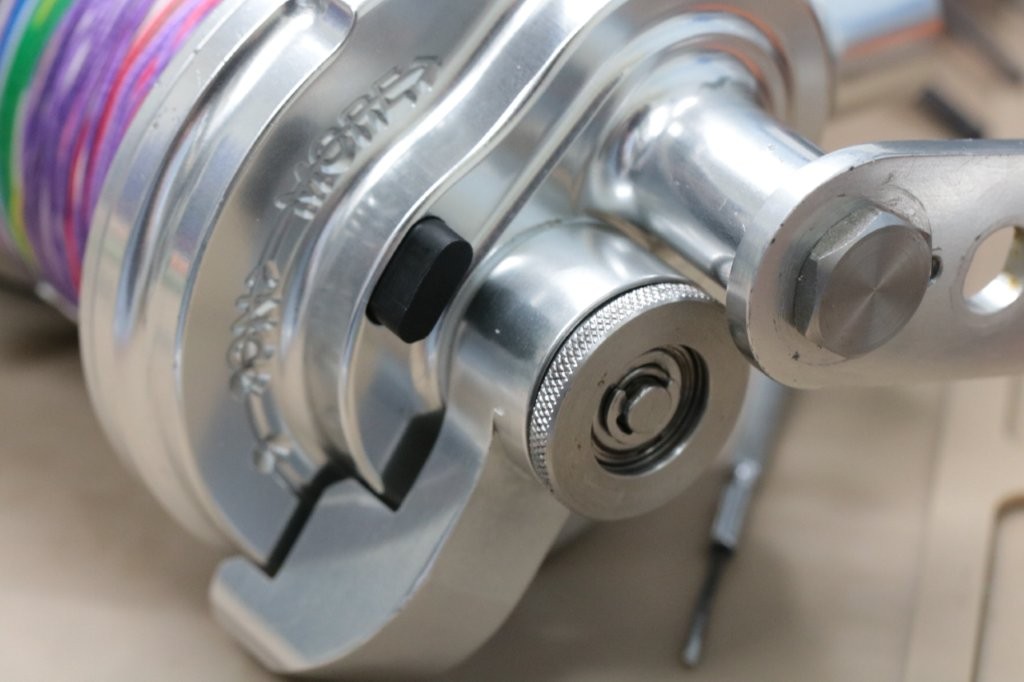

Eリングを外して。

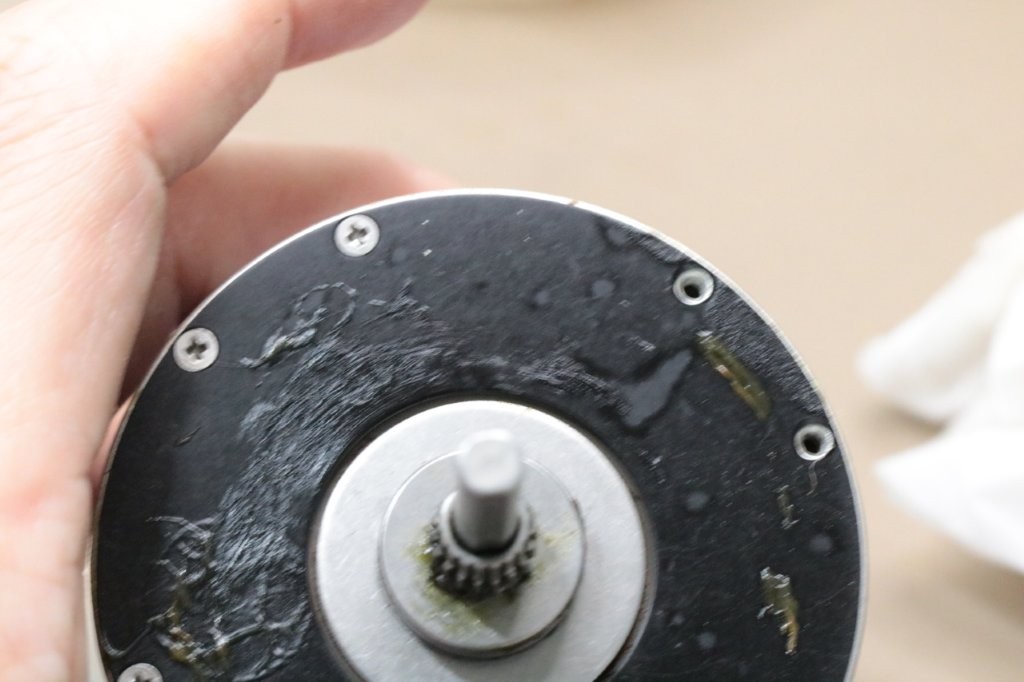

ボディを開けようと試みますが。少し固まっております。

取れました・・・・

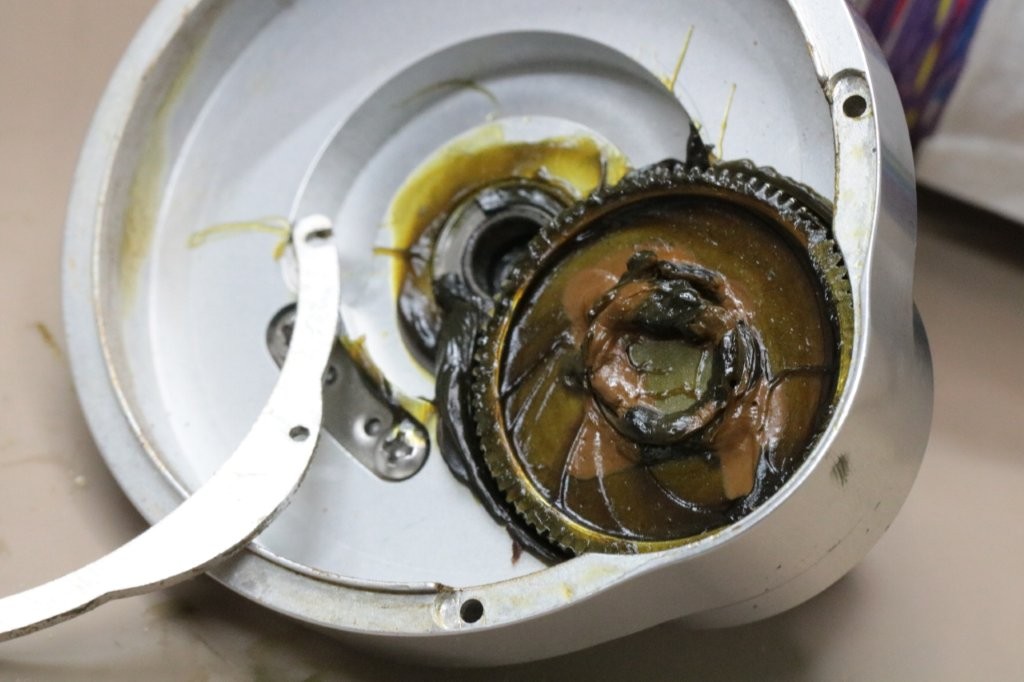

グリスが。

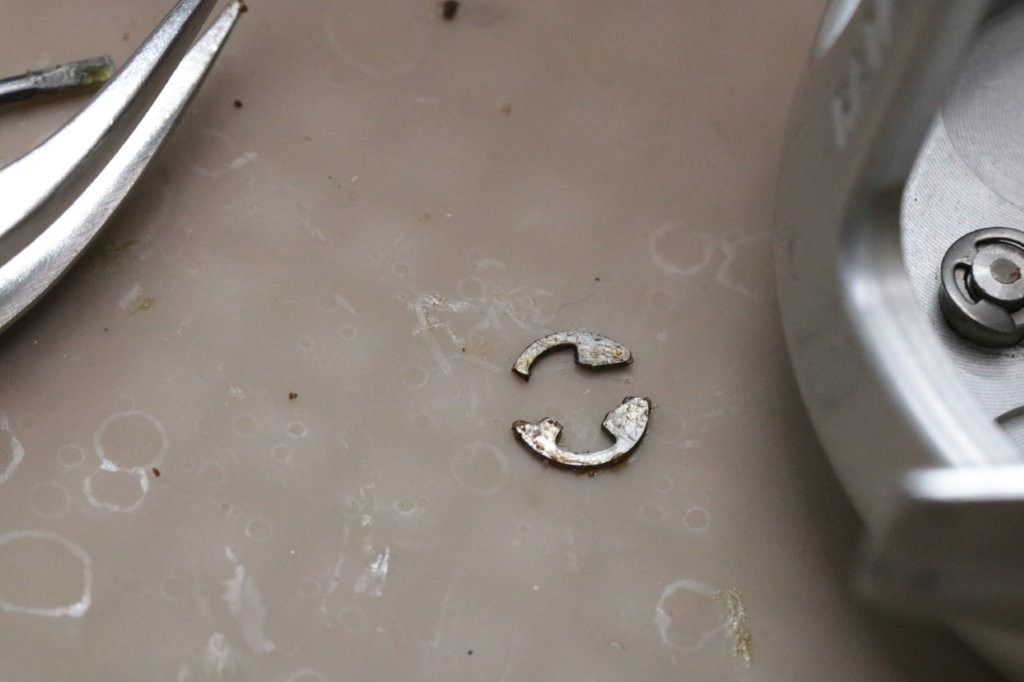

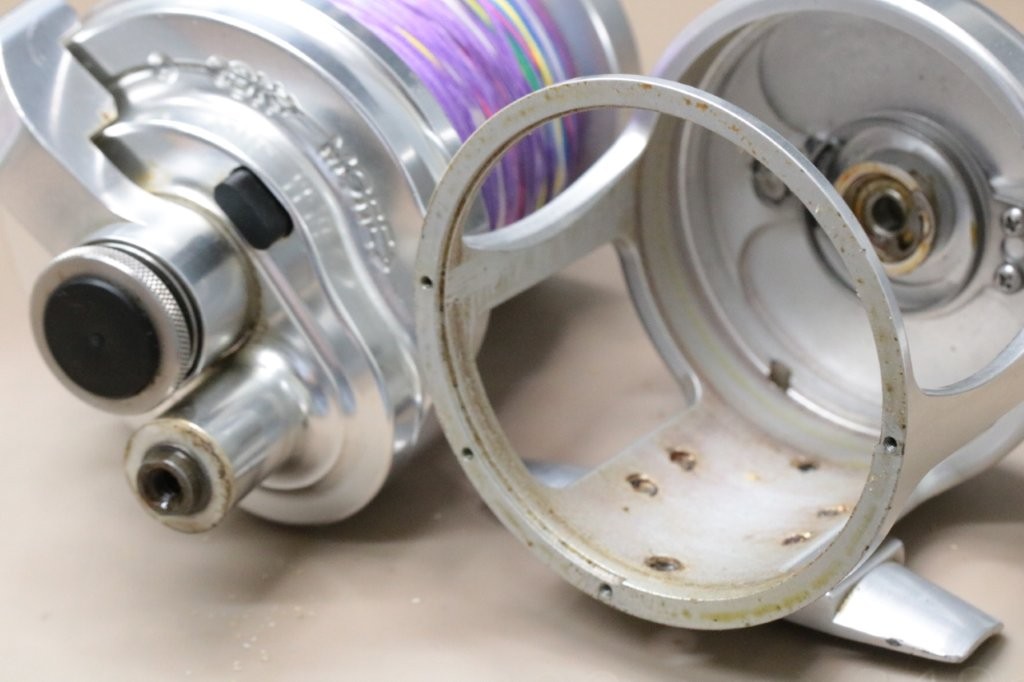

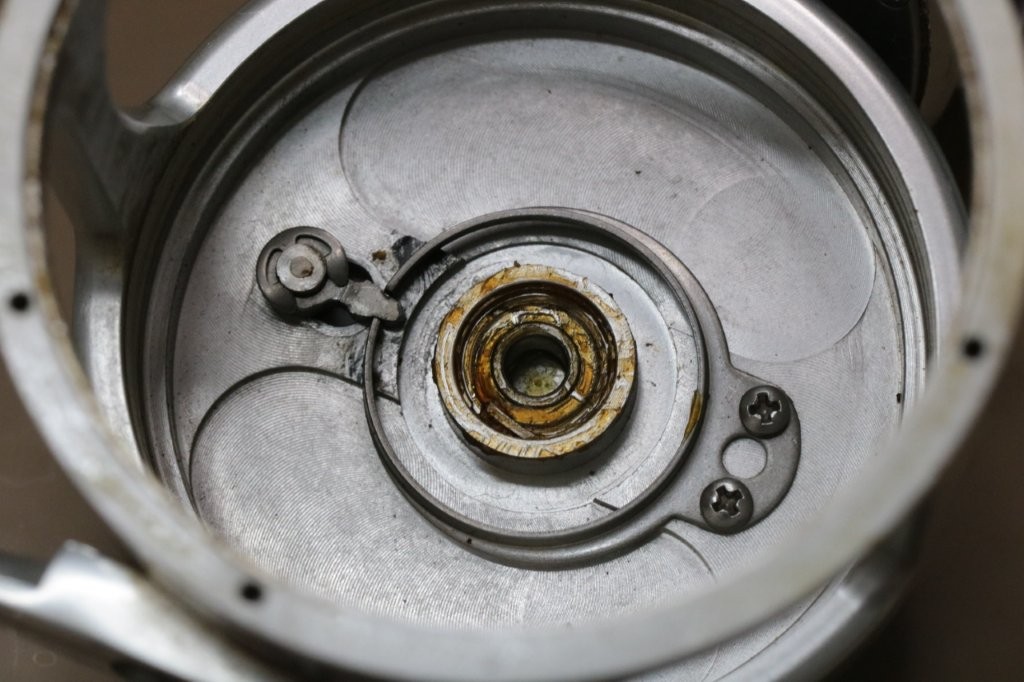

フレーム側にリングが破損しておりました。

原因はこれですね。

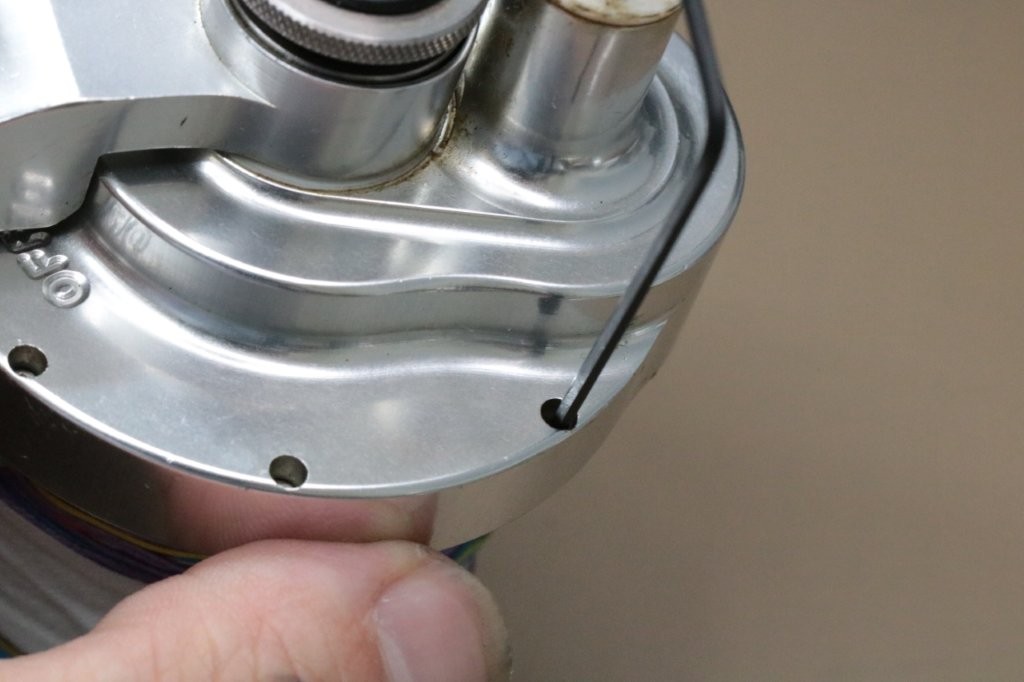

あとネジが2本足りません。

このネジもISO規格とピッチが異なりますね。探すのが大変です。2本足りない状態であれば、多少大丈夫だと思います。

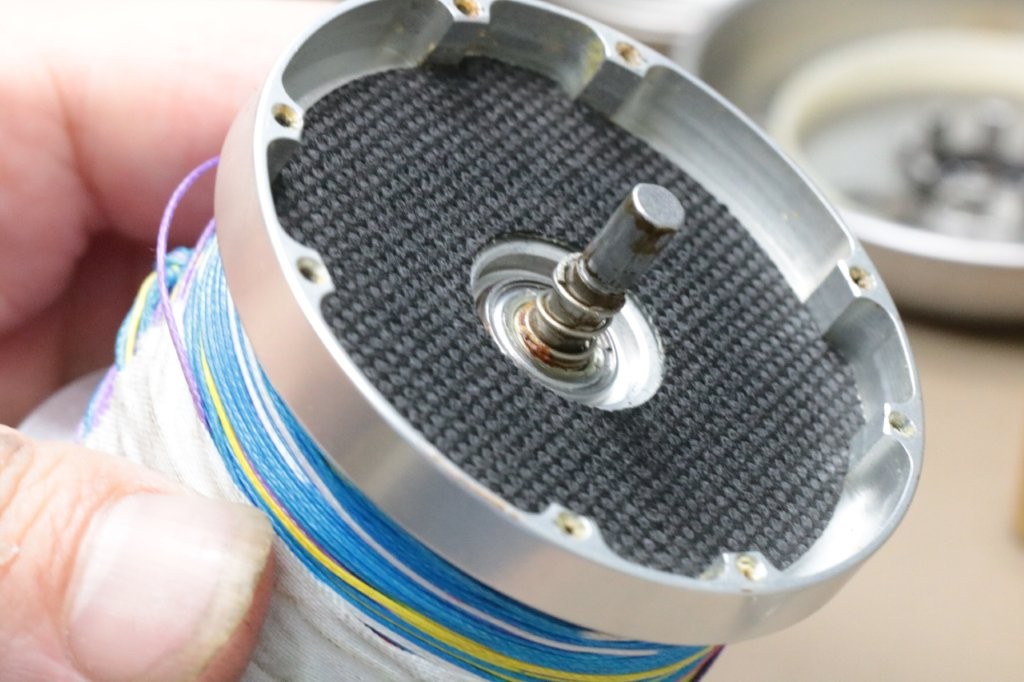

あとシャフトが抜けない。

全く抜けないので、叩いてみたところ。

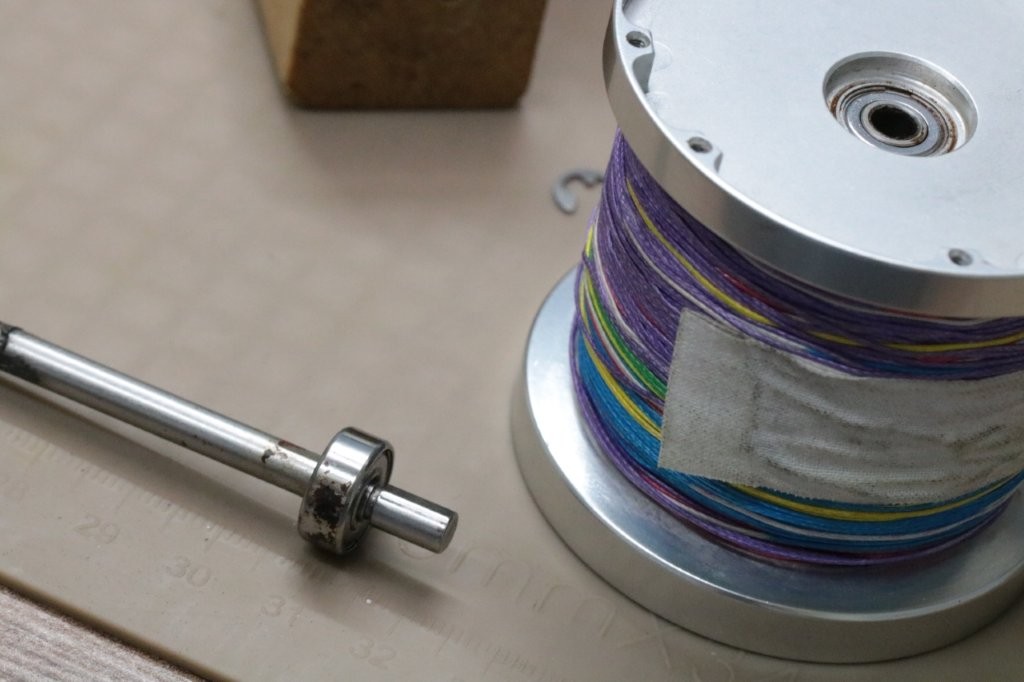

錆とシャフトの膨張で引っ掛かっておりました。

洗浄実施。

パーツクリーナーには大量のグリス汚れです。

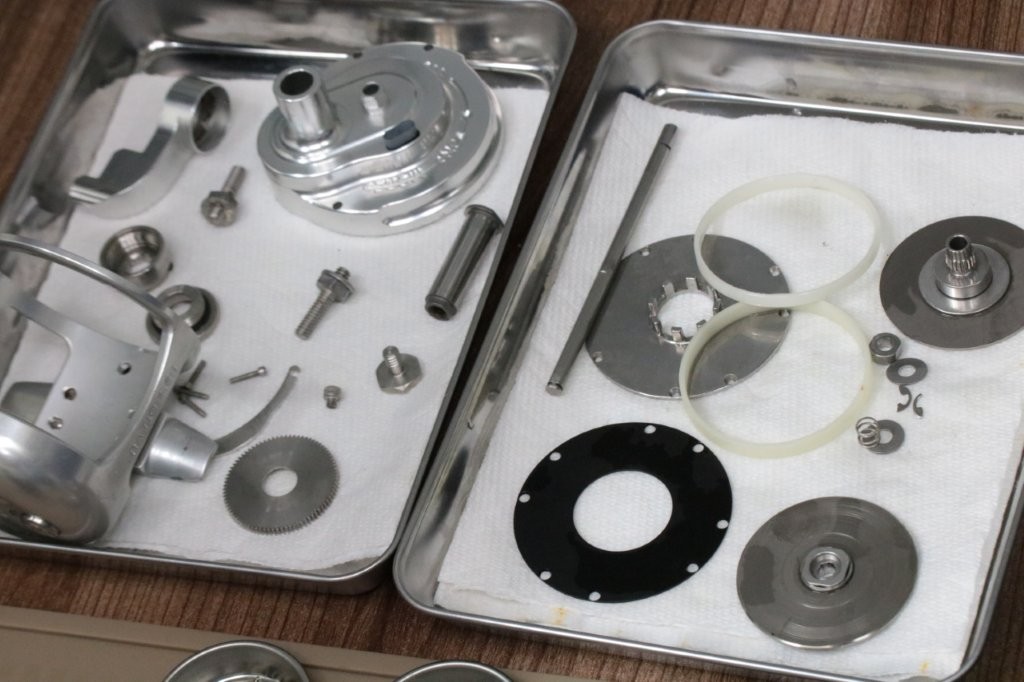

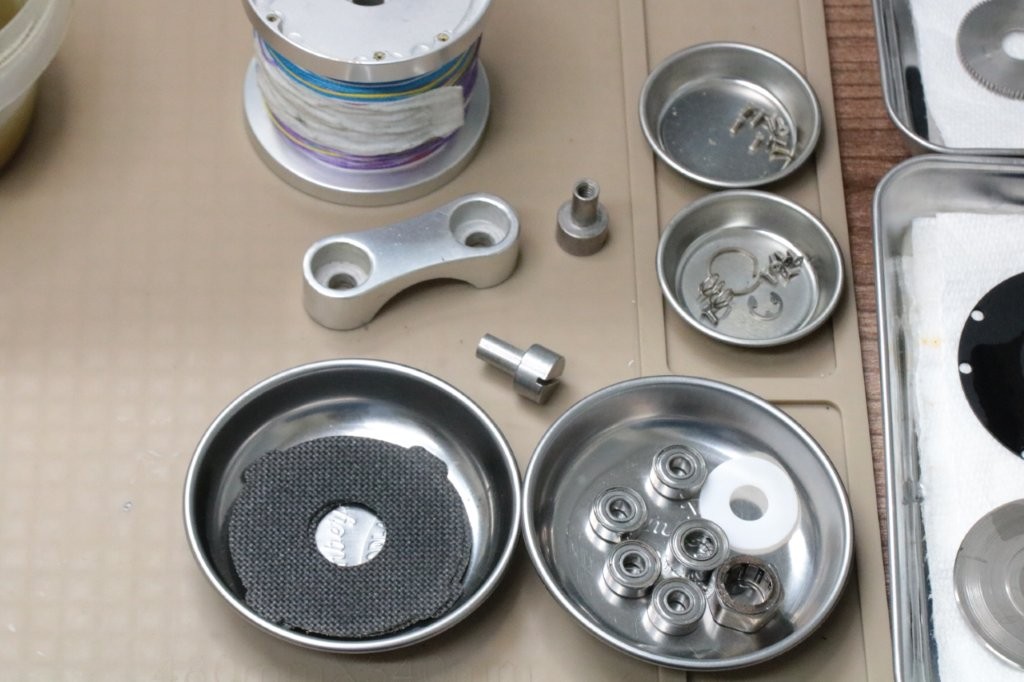

きれいになりました。

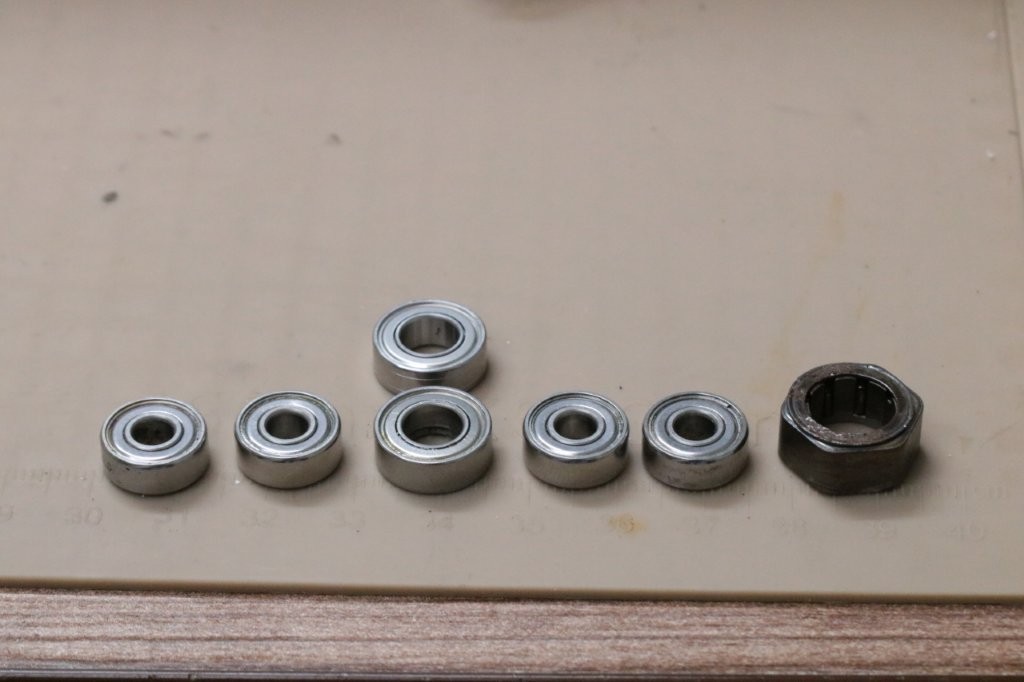

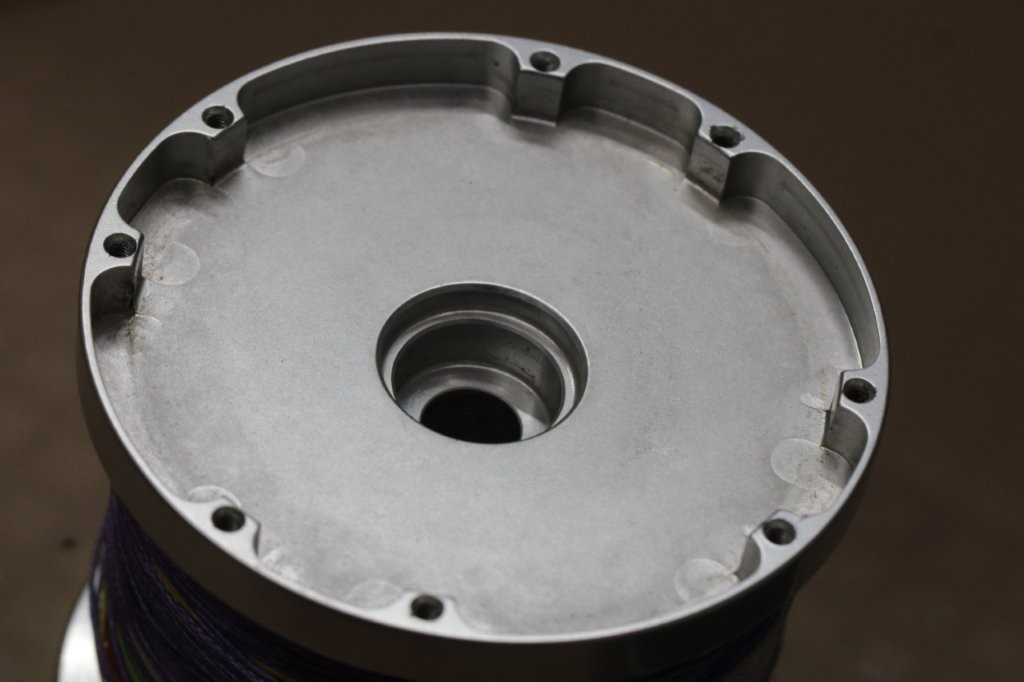

ベアリング、軸を研磨、フレーム錆を落として。

ベアリングは1点のみ交換です。

ここはミリサイズのベアリングでした。

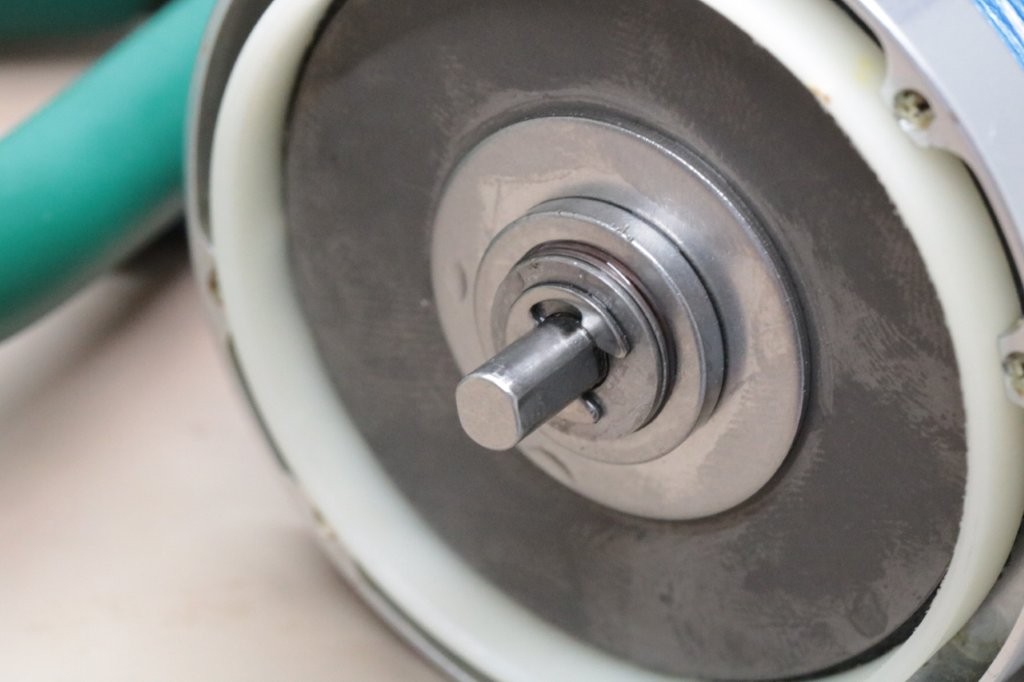

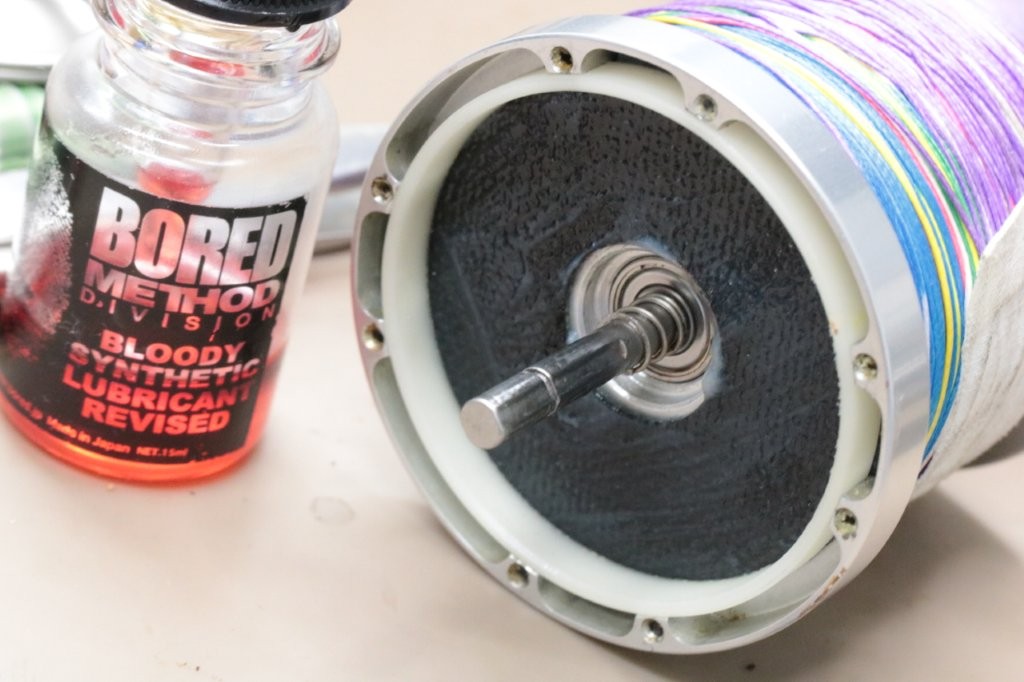

軸部とフレームはBOREDのBSLRで防錆処理。ドラグワッシャーをグリスアップ。

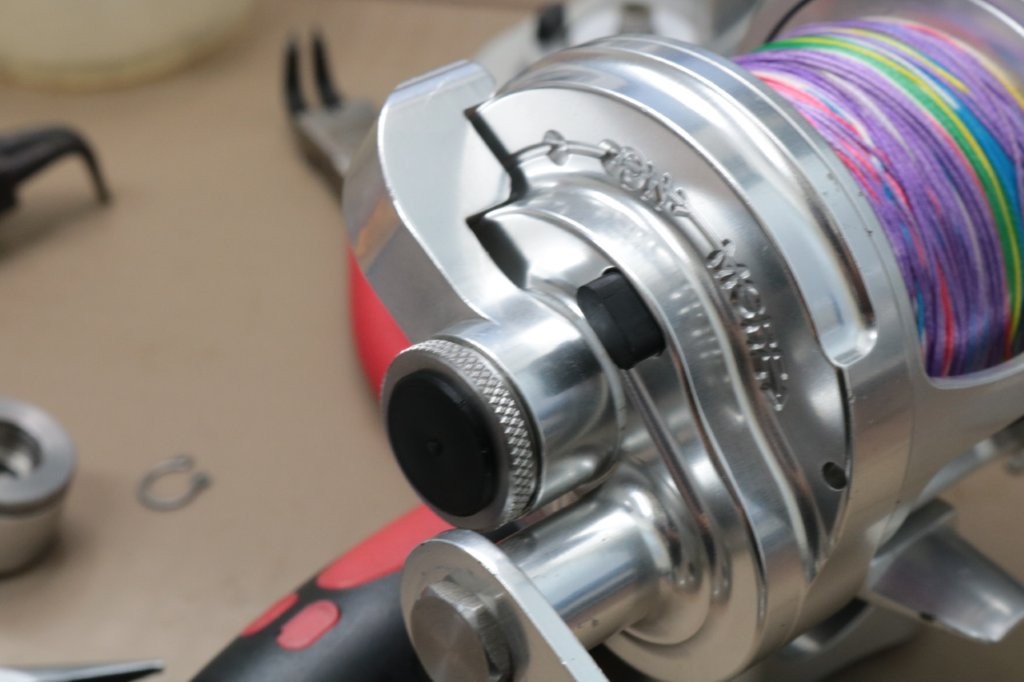

Eリングを装着。

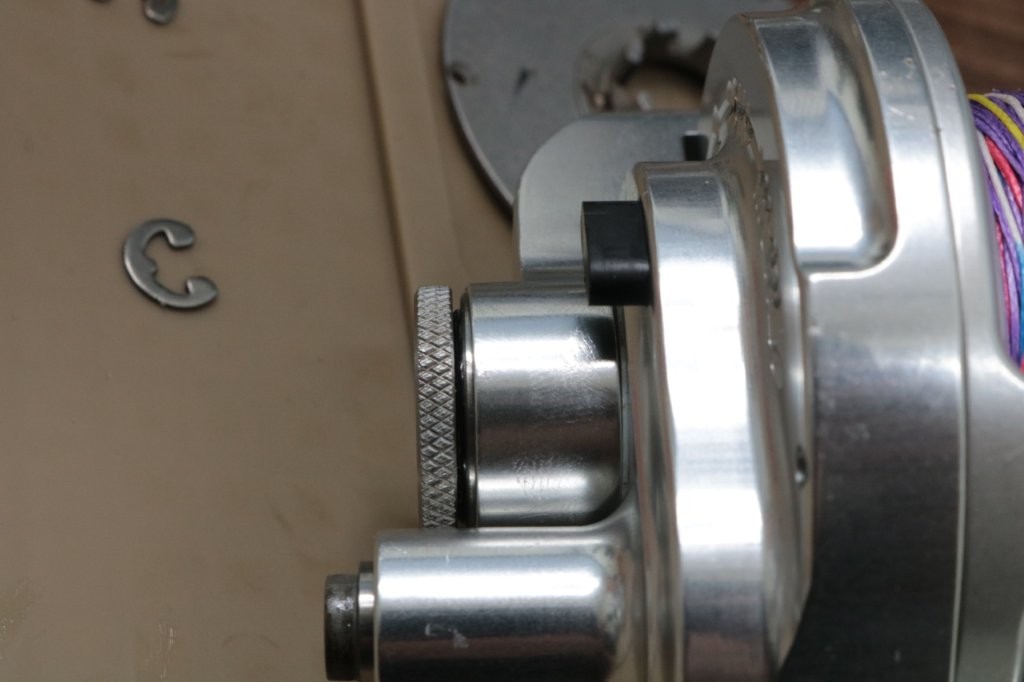

Eリングですが、ハンドル側は新品を手配中です。

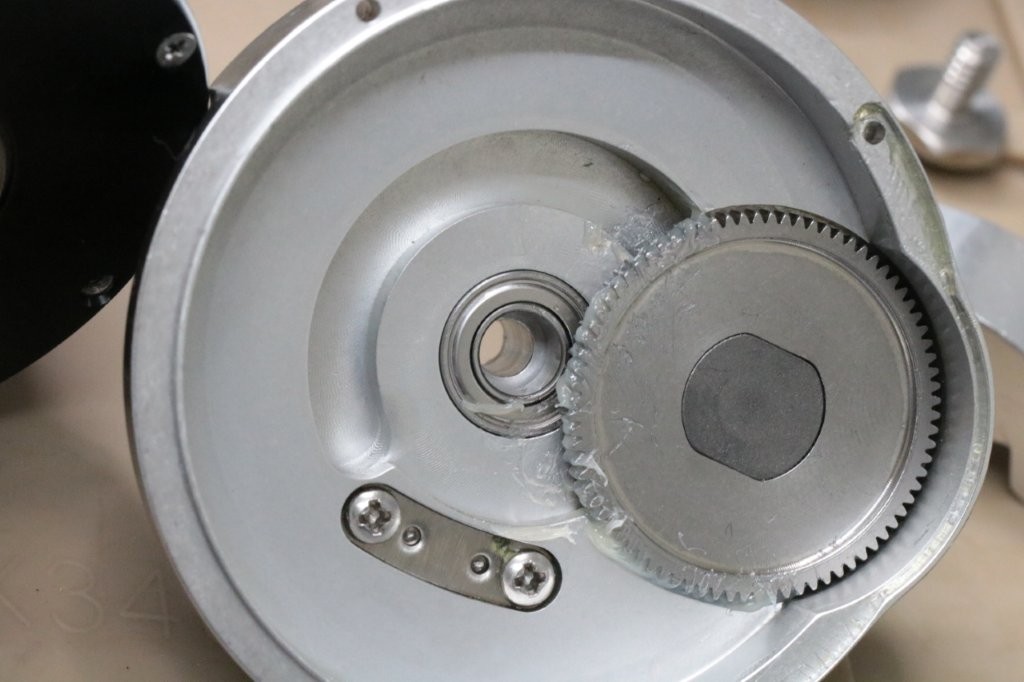

グリスアップします。

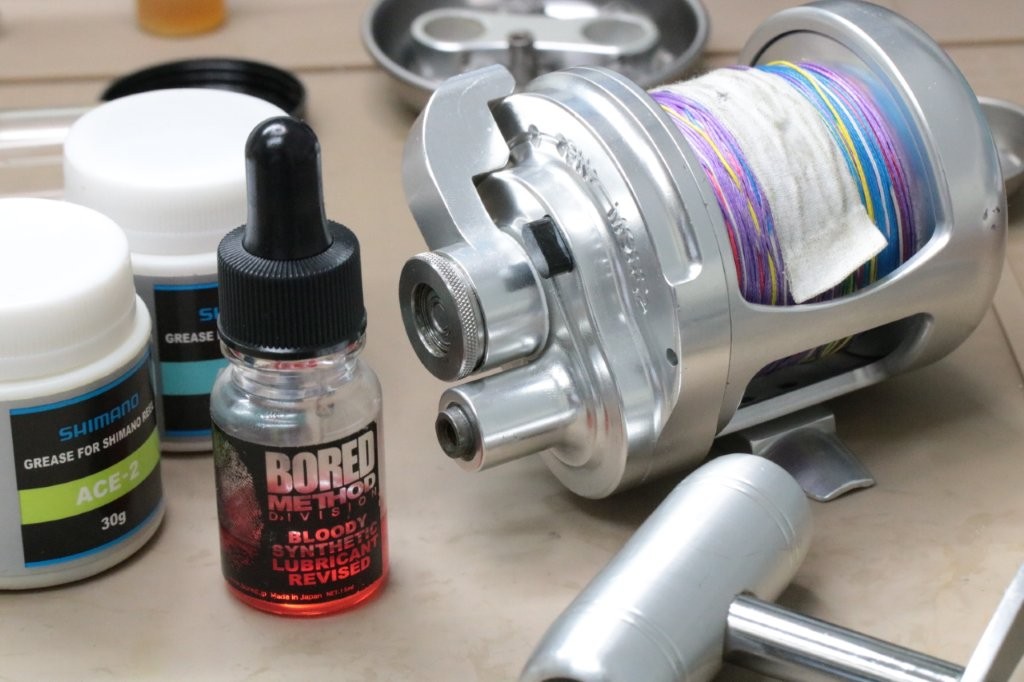

主要部はBOREDのBSLRで防錆処理を行い、くみ上げます。

ハンドル側のEリングはいったん3mmのものを装着しておきます。

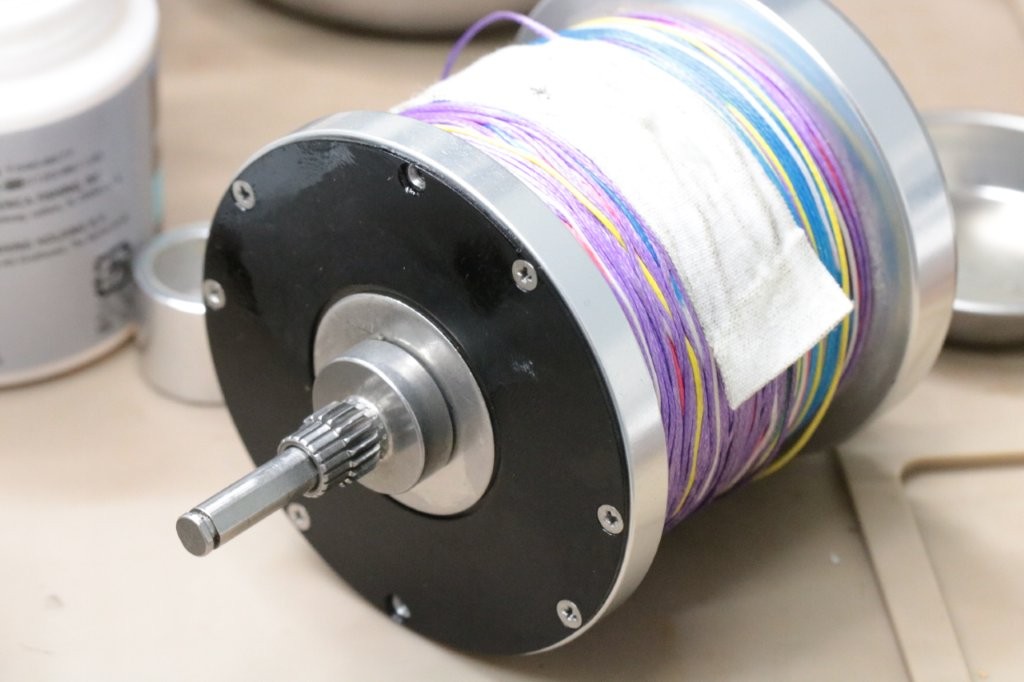

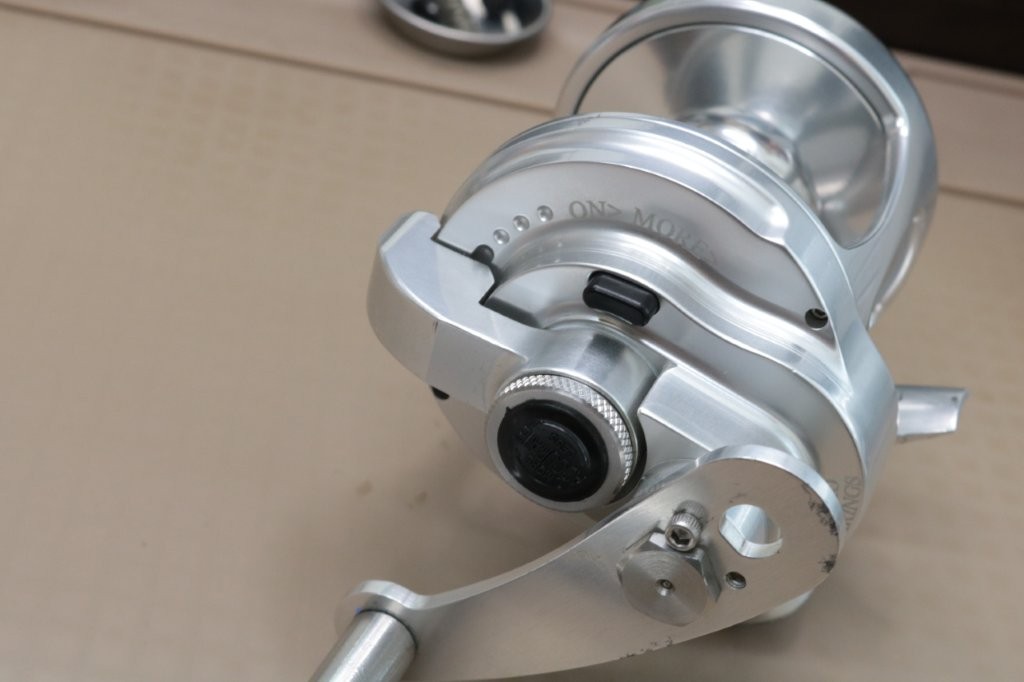

ひとまず作業完了です。

無事駆動するようになりました。

この度はご依頼いただきありがとうございました。
