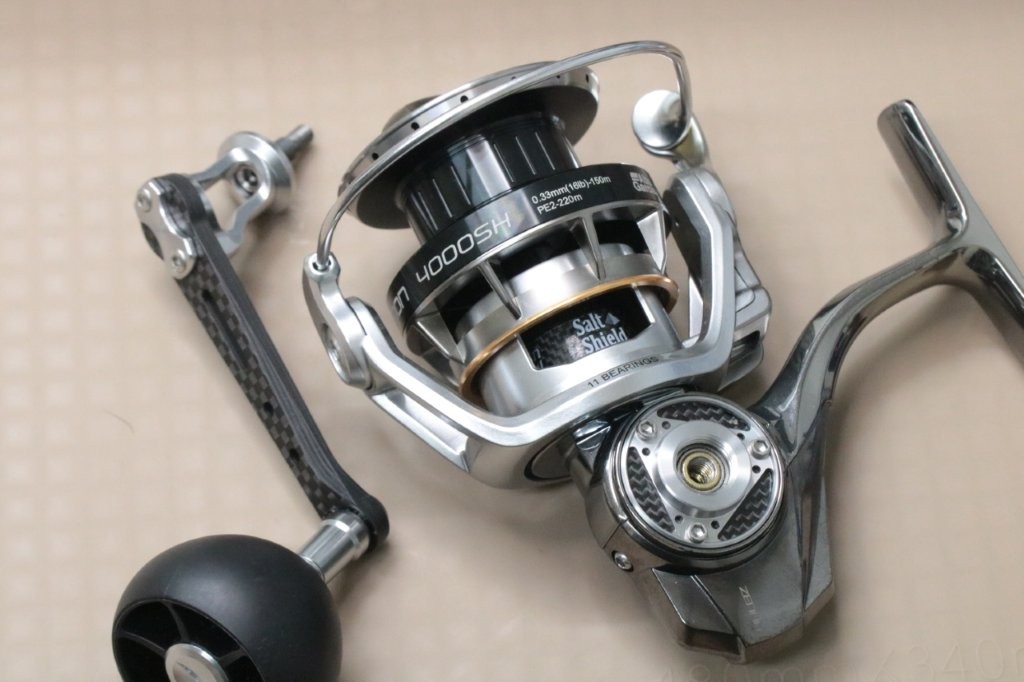

アブガルシア ZENON 4000SH オーバーホール

ZENON4000SHのオーバーホールのご依頼です。

中古で入手された個体で、特に違和感がないそうですが内部を確認したいとご依頼となります。

ZENONですが、分解が少し面倒です。

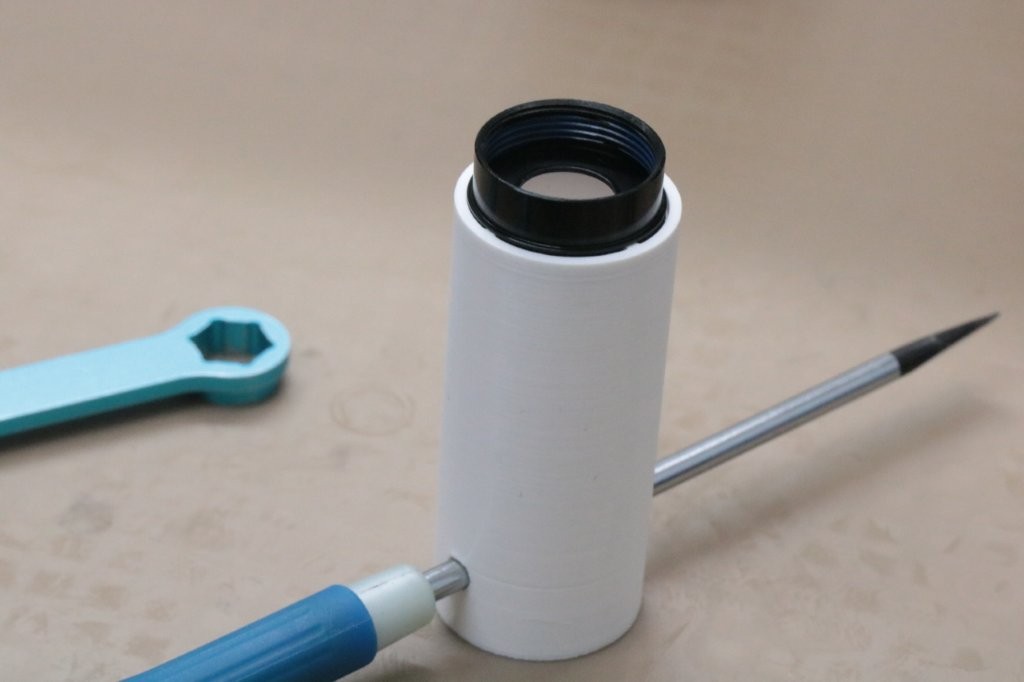

そこで治具を作成しました。

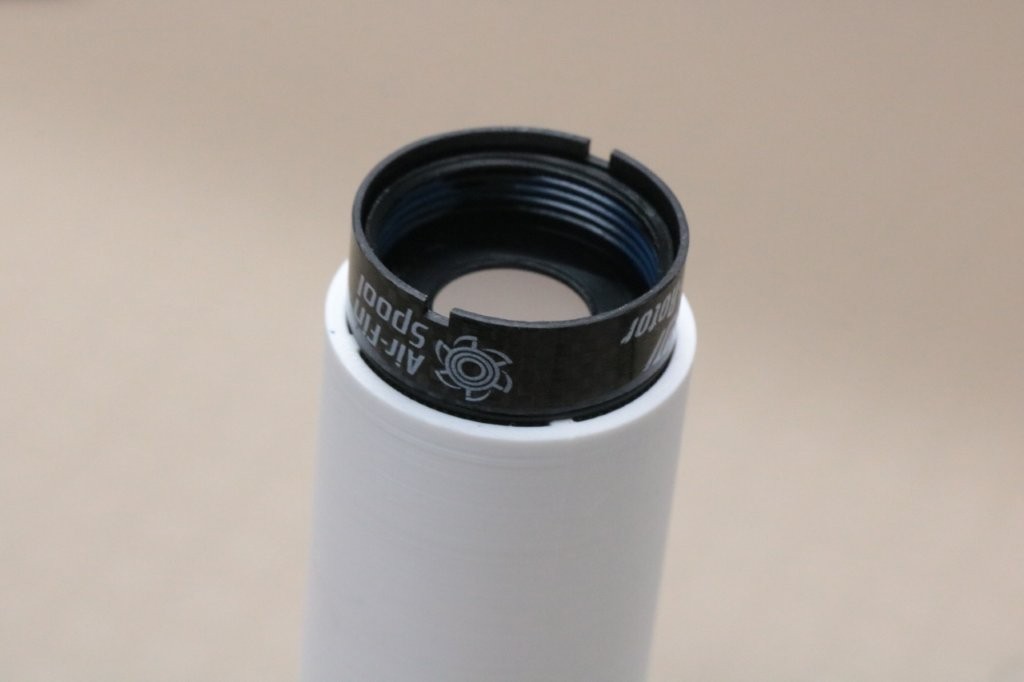

ぴったりと合うように形成しております。

こういう治具もオンラインショップで販売していきます。

分解していきます。

ローラークラッチ。

ピニオンギアは2BBを上部で受けます。

というか、ボールベアリングの間にローラークラッチがあるので、3BBですね。

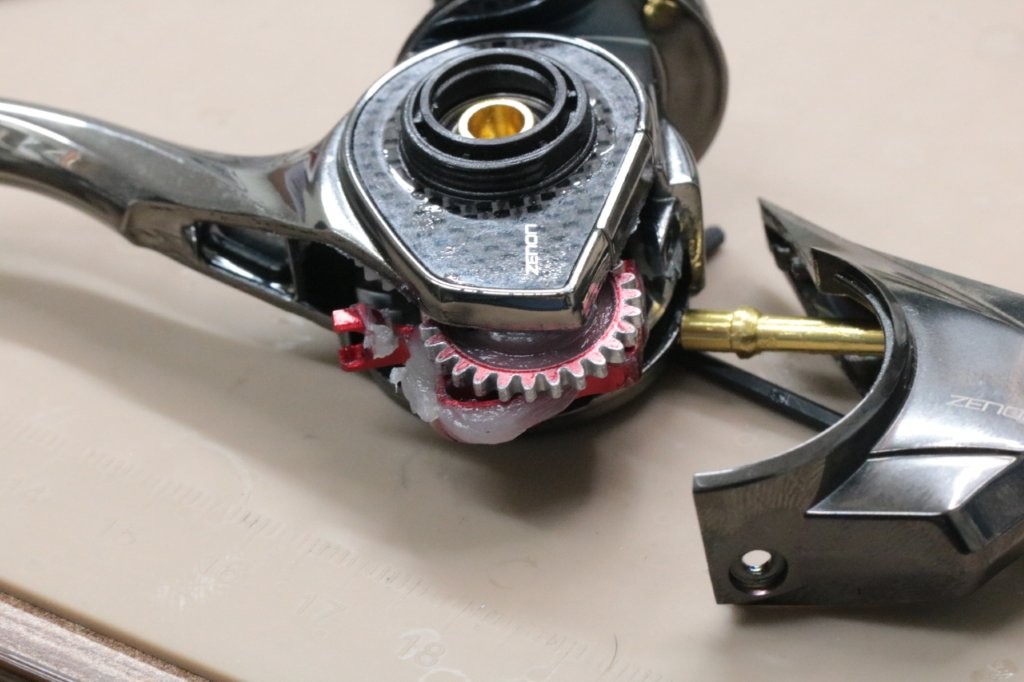

ギア周り。

ケミカルも問題なさそうですが、オシュレートギアを支える軸と固定ボルトがきちんとしまっていない状態ですね。

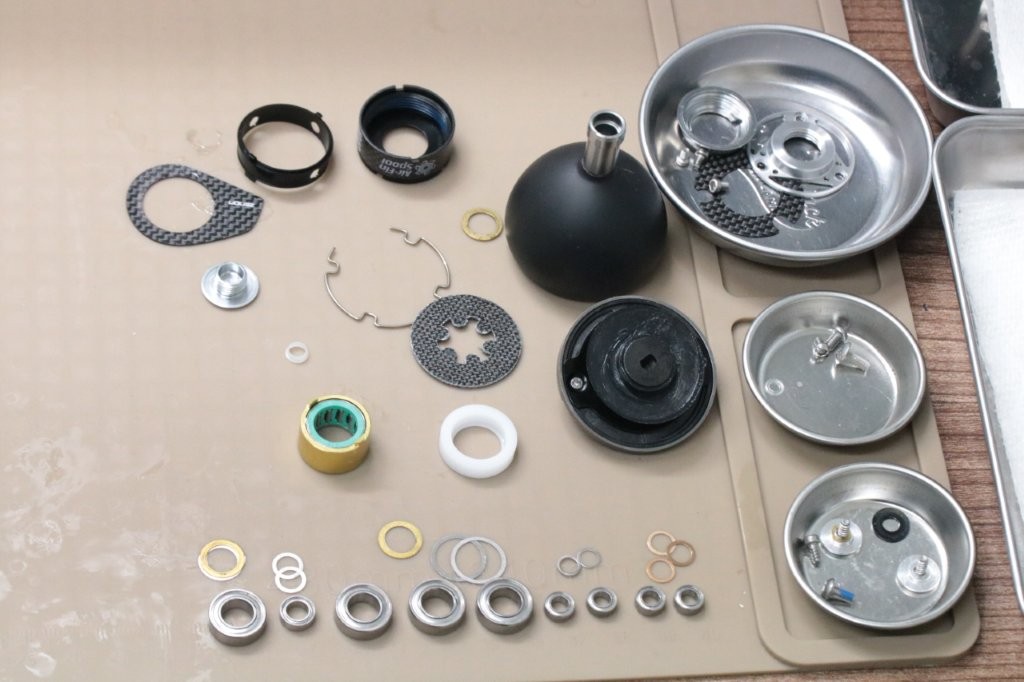

全バラシと洗浄実施。

交換パーツなしでいきます。

パーツクリーナーですが、少しドラグワッシャーの色？青いですね。

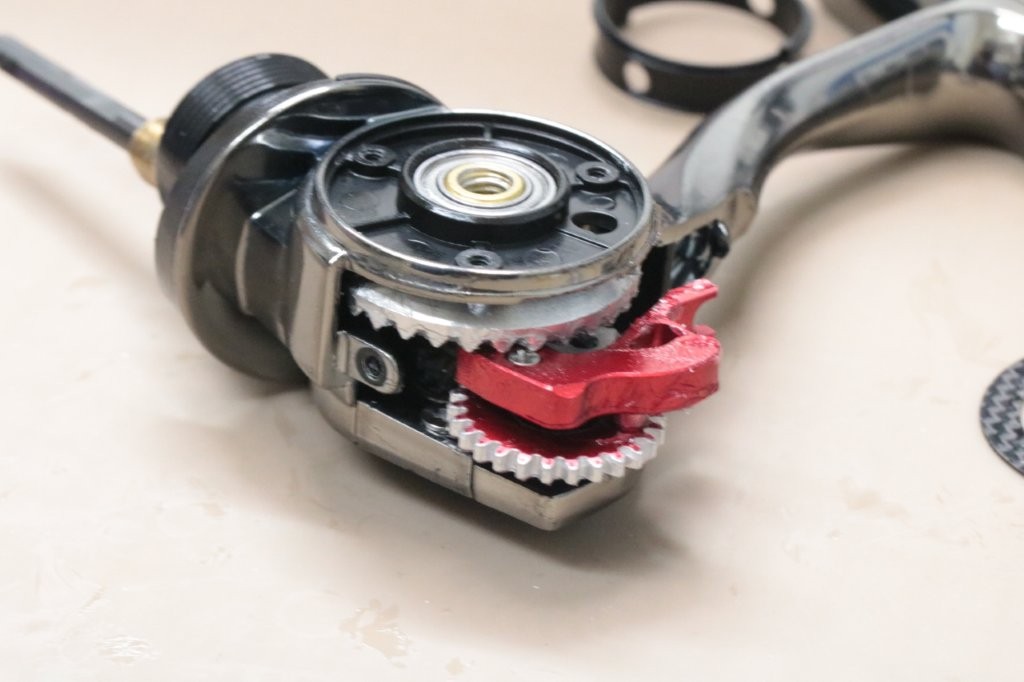

グリスアップして組みます。

ラインローラーもグリス仕上げで。

ドラグワッシャーにグリスを塗布します。

あとでわかりましたが、オシレートギアの軸の固定ボルトを締めこむと巻きのざらつきが強くなる状態で、緩く組んでおけばスムーズですね。

シムを抜けばいいのかもしれませんが、脱落せずに機能すると思い、このまま仕上げました。特に悪いところもなく無事完了です。
