17ステファーノSSと16ステファーノのドラグサウンドチューンのご依頼です。
16ステファーノはOHも一緒に作業いたします。
まずは17ステファーノSSから作業開始です。
17ステファーノSS 100HGドラグサウンドチューン
新品2回使用ということでしたが、パーツの欠損がございました。

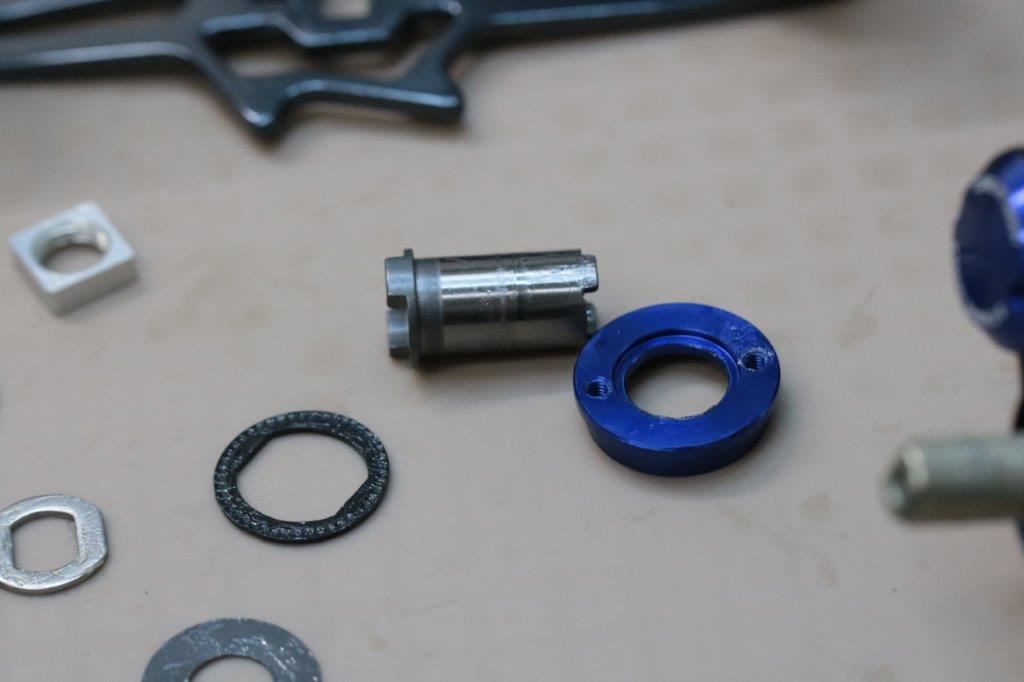

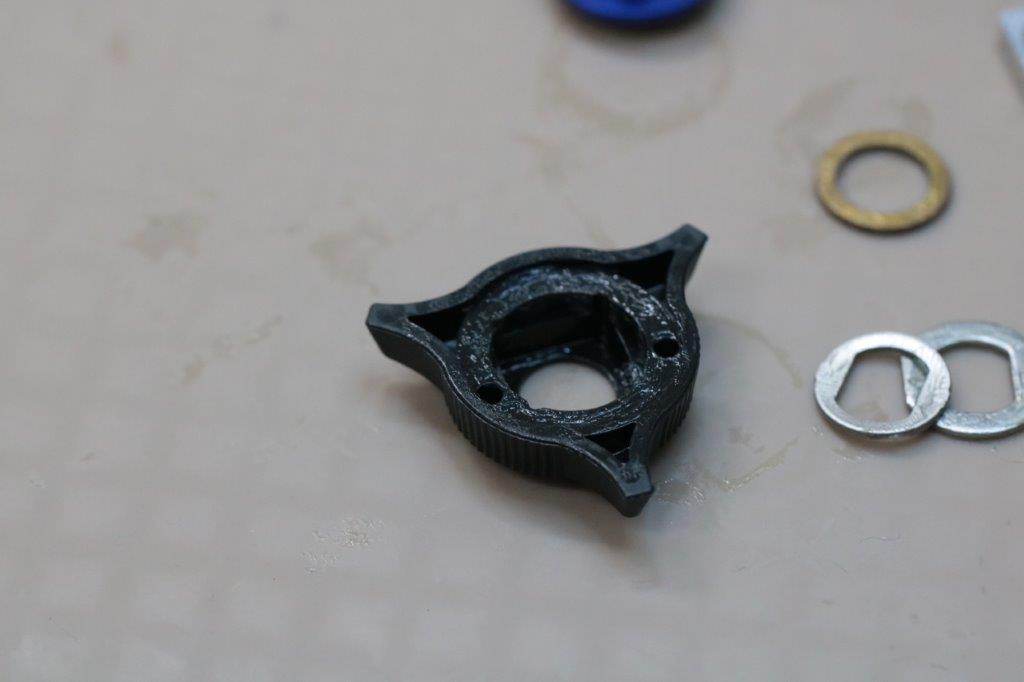

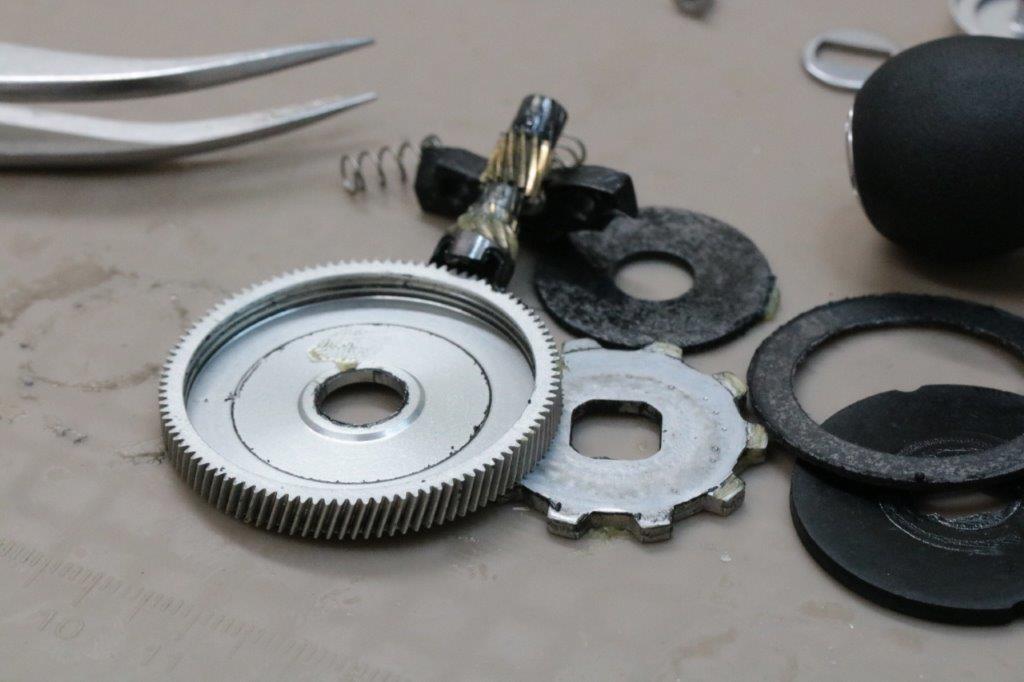

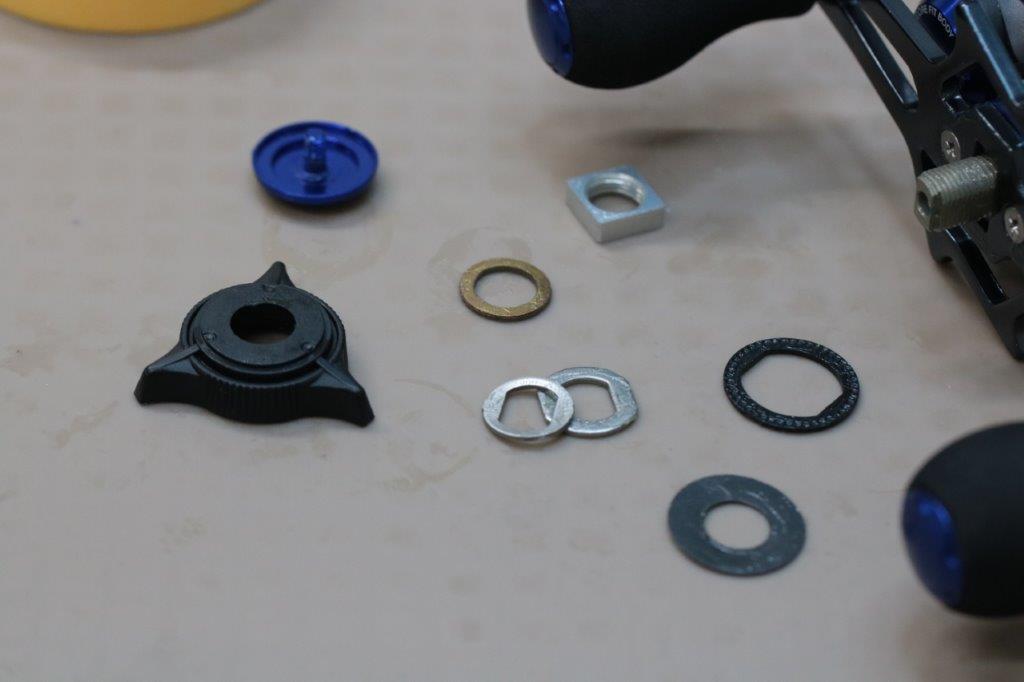

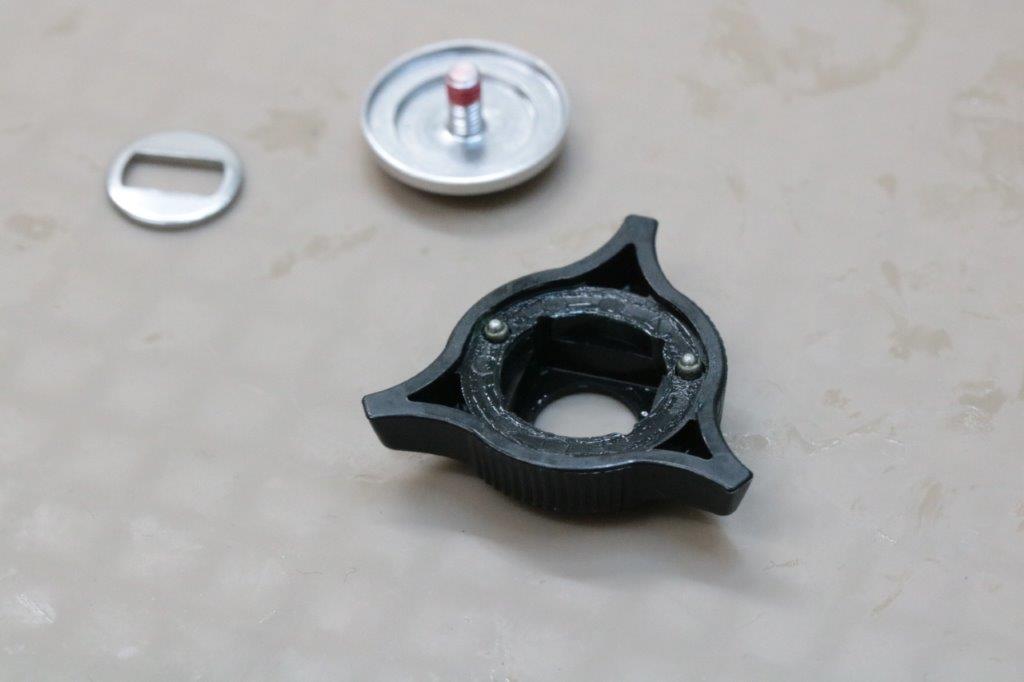

以下は16ステファーノの分解写真ですが、緩み止めワッシャーがなかったですね。
あとはスタードラグ内のピンとバネもないです。
本来は2セット入っているようですが、1つもないです。

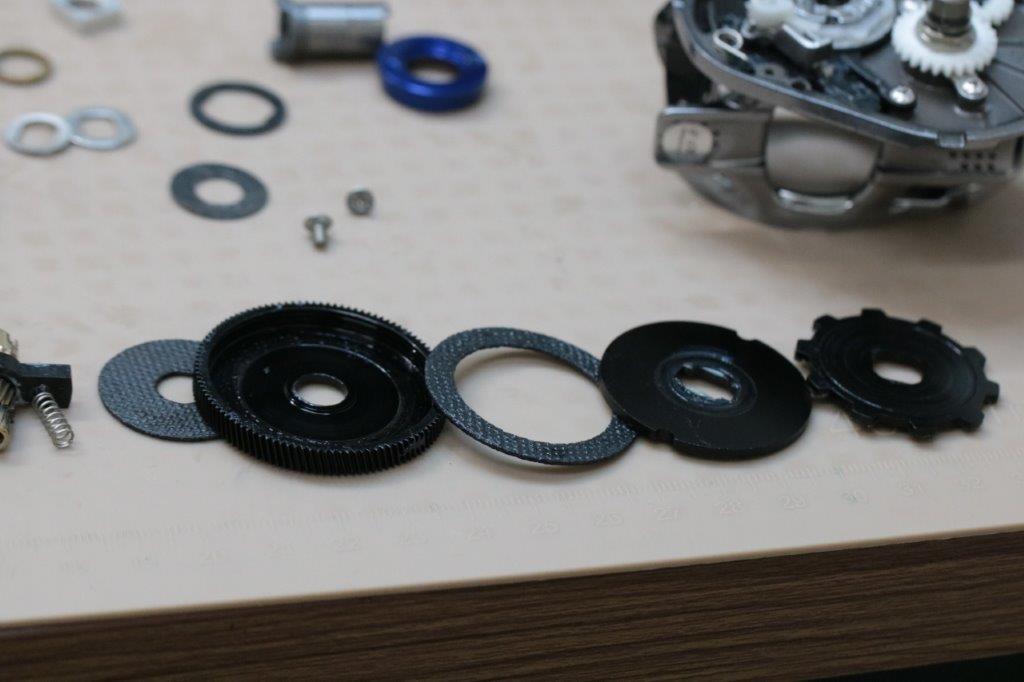

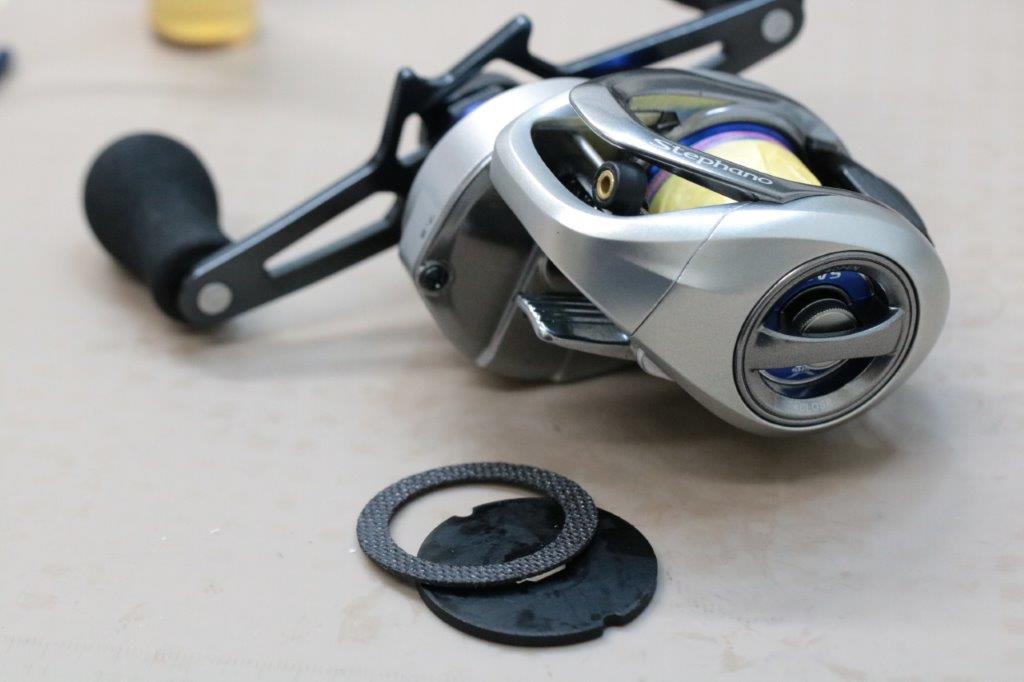

とりあえずギア加工のために分解です。

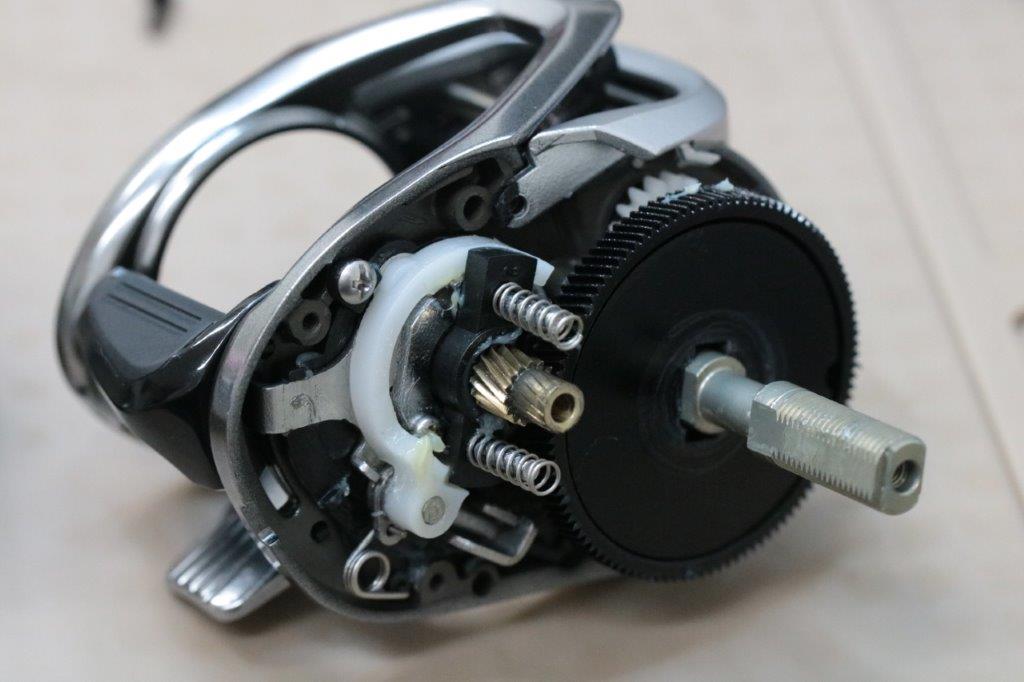

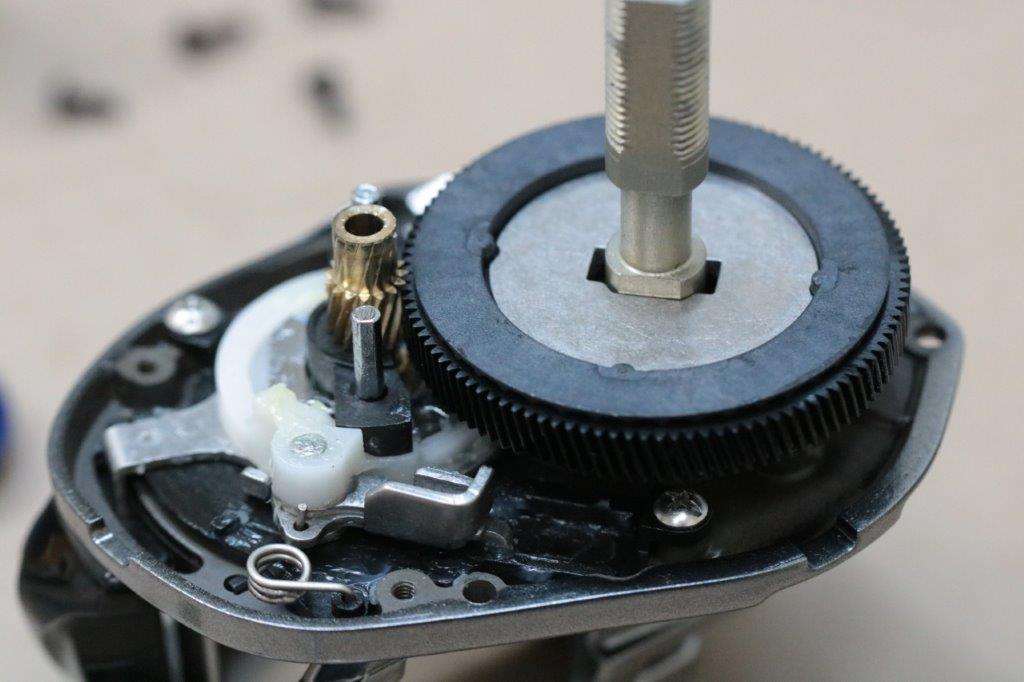

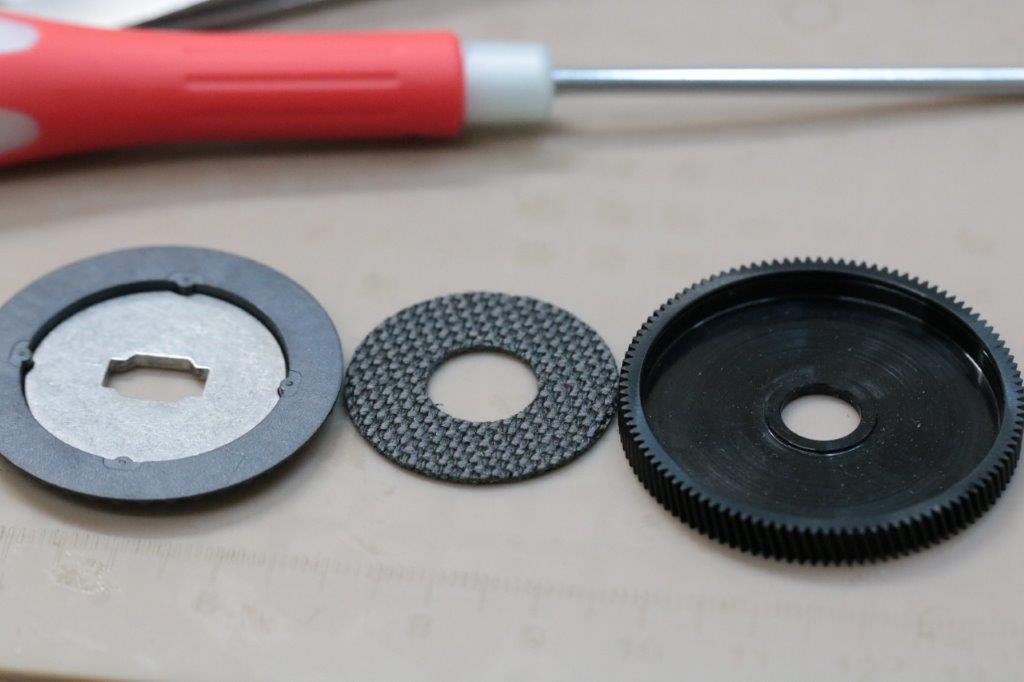

ギアを取り出して。

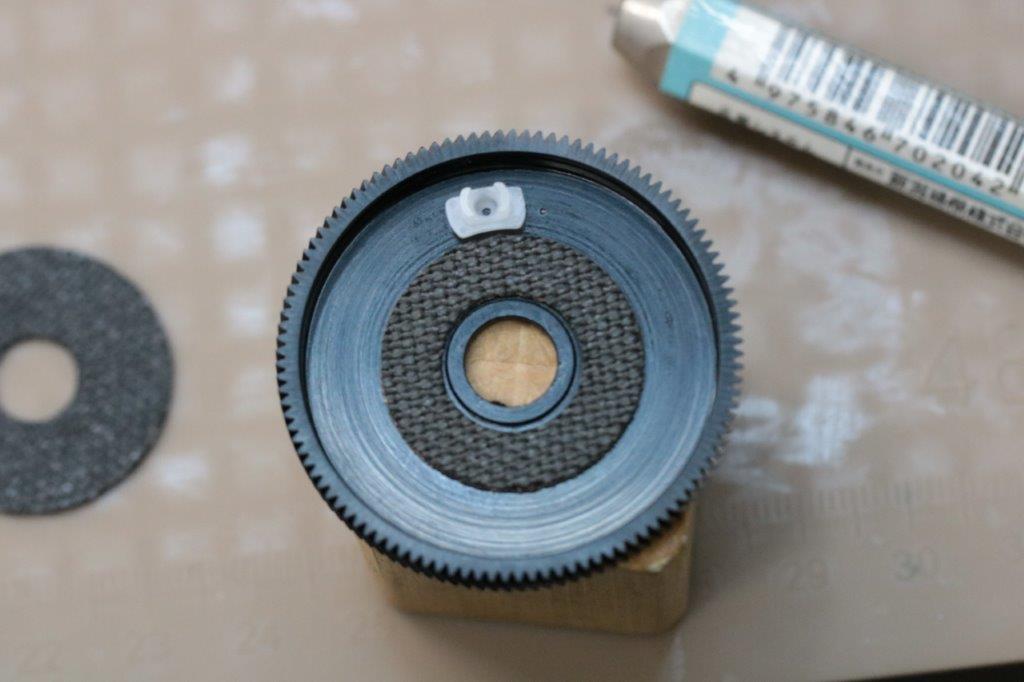

サイズ感としては17バスライズ、17バスワンXTと同じでした。同リールのスタードラグ板を置いてみたところです。
20エクスセンスDCSSだとラチェットが大きく合わない。
ギアに掛かってしまって厚みが足りないんです。
続いて、22エクスセンスDCだとローラークラッチがスタードラグ板に干渉してしまう。
ギアの厚みが少し薄いことと、ローラークラッチの形状により、炎月100番クラスのドラグパーツを組み込む必要があります。（22アルデバランとかも同じです。）

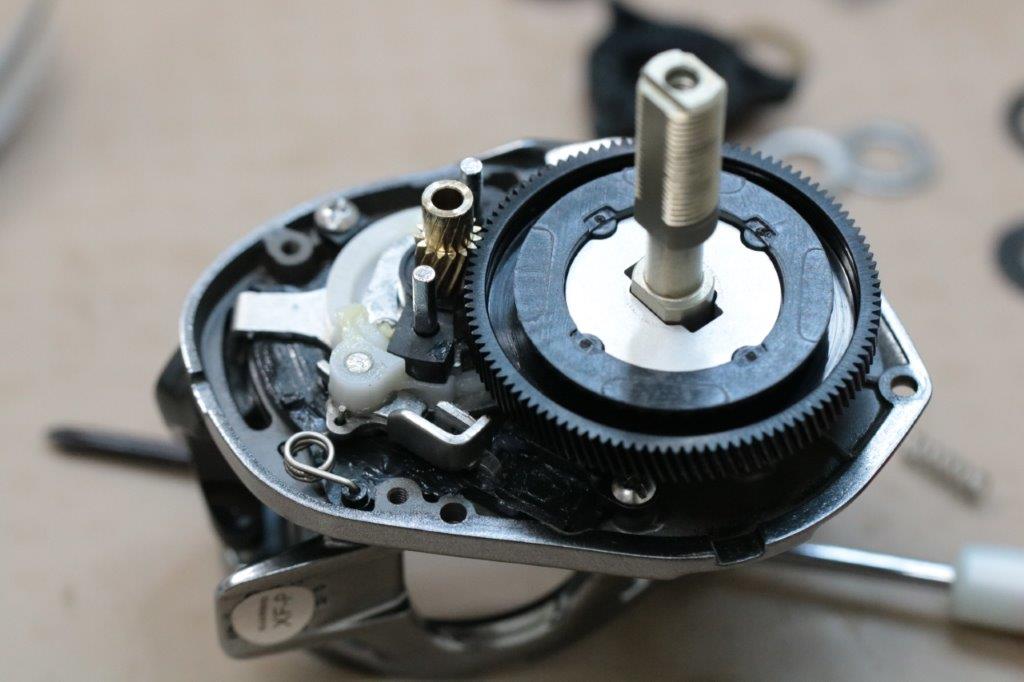

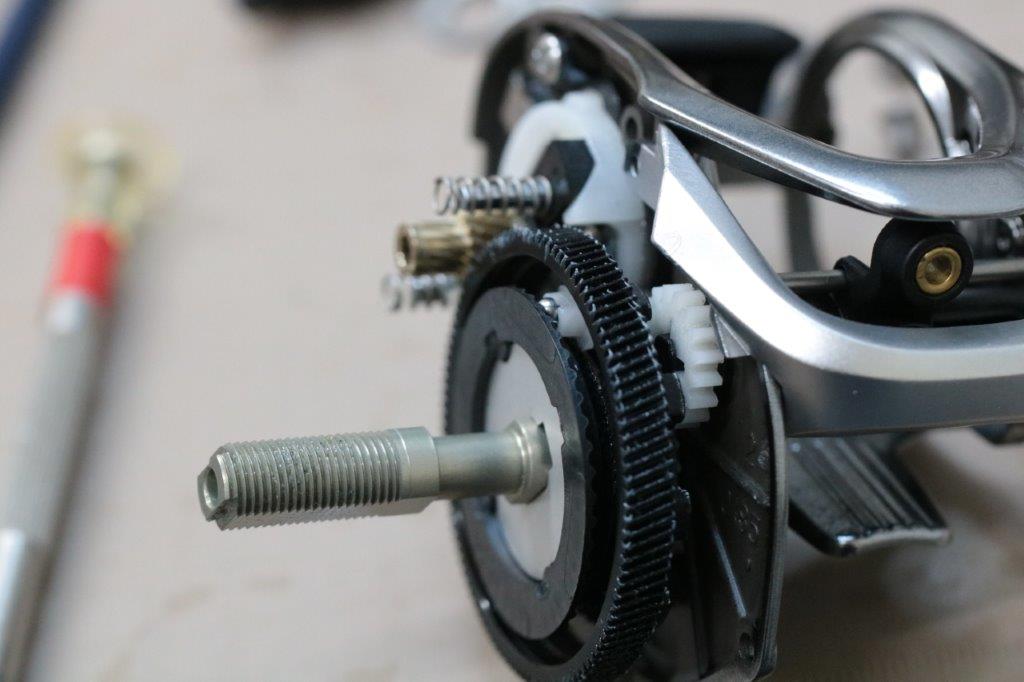

仮組したところ、干渉せずに行けそうです。
穴あけ位置を決めます。

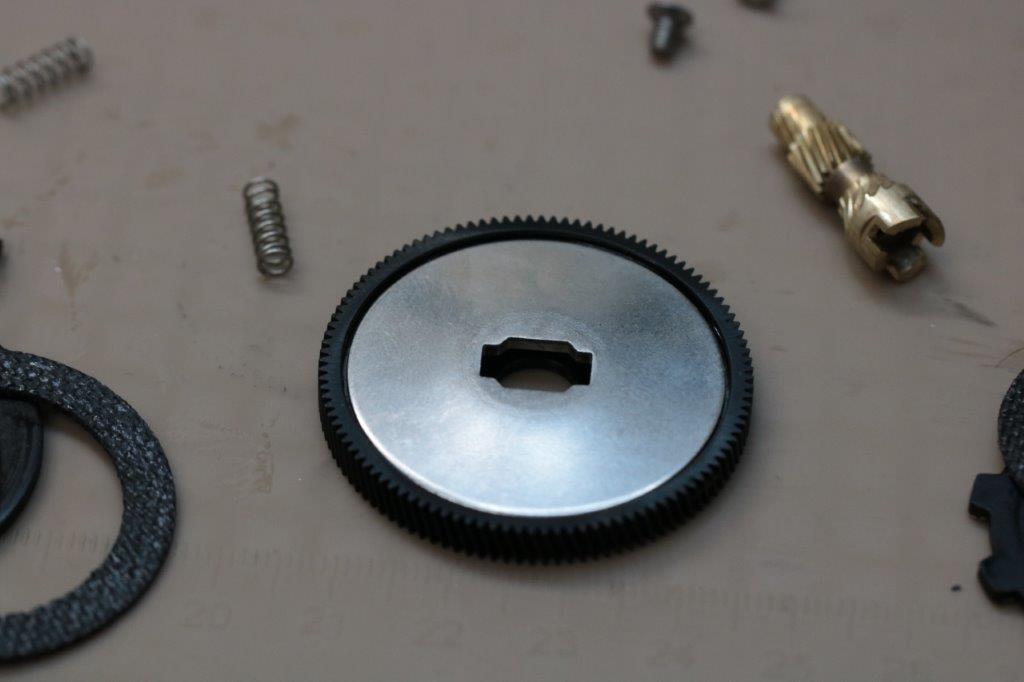

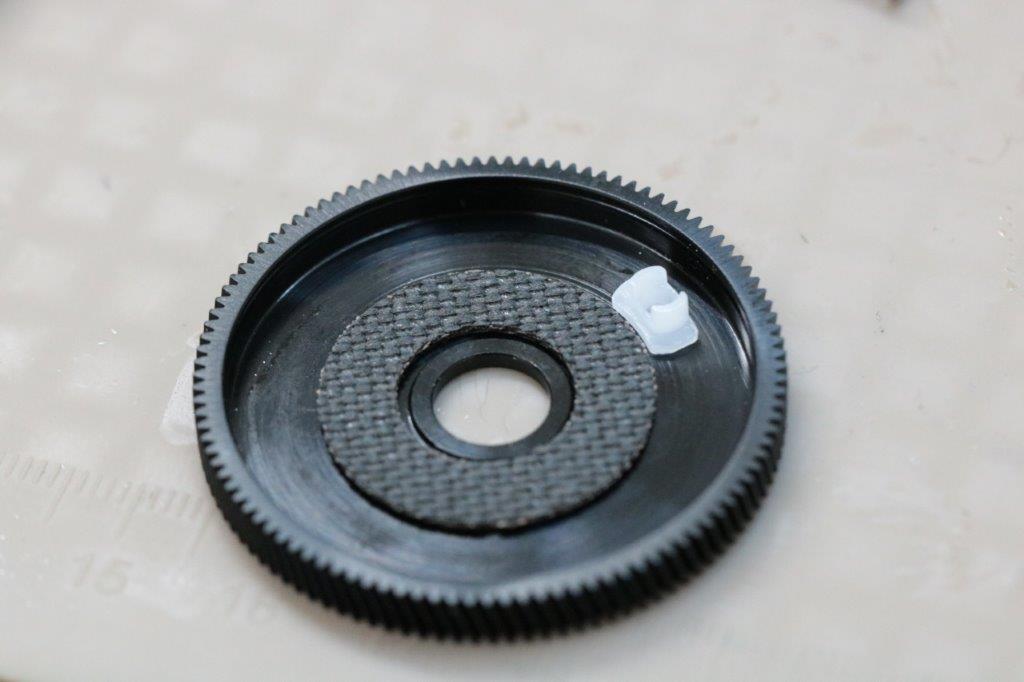

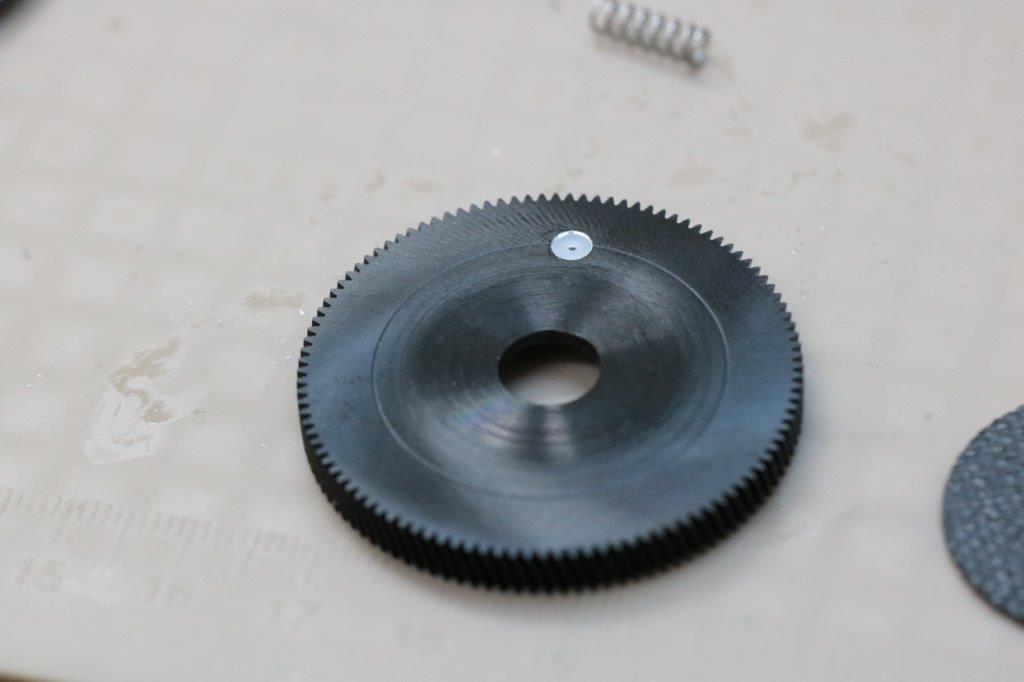

センターポンチでしるしをつけて、開けました。
たまたまかもしれませんが、裏面の線の中央でした。
グリスアップ。

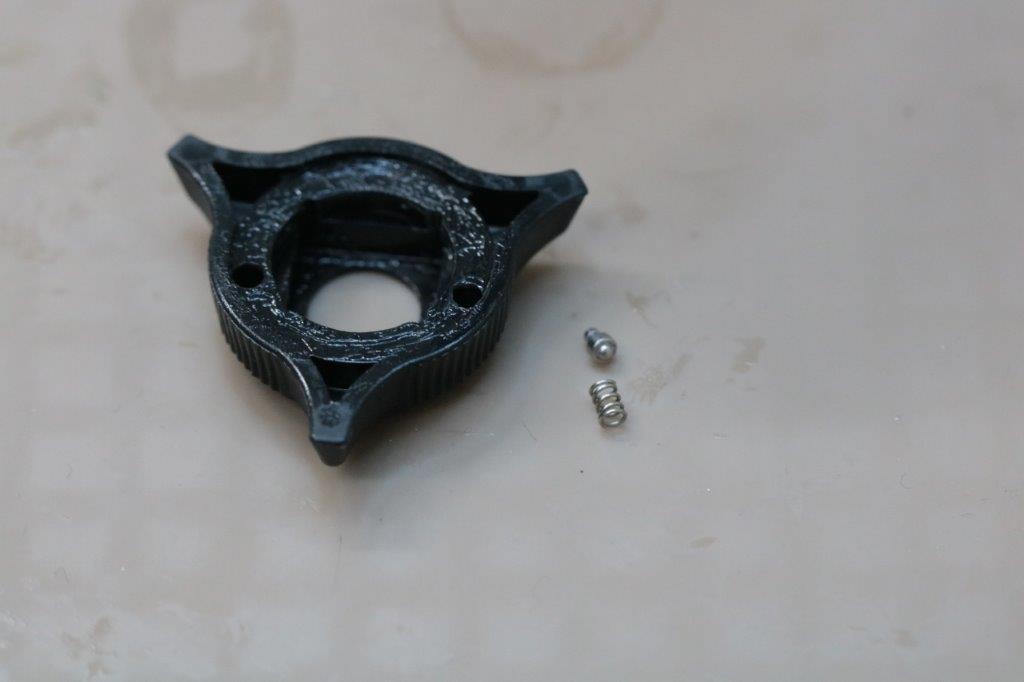

ドラグのバネとピンが1点予備があったので、組んでおきました。
これで通常使用可能ですね。2つ入れる必要があるのだろうか。
作業完了しました。ドラグ音は中々良い音をしております。ドラグ力は少し下がりますが、ドラグは効きますね。そらおく問題ないかと思います。
16ステファーノ101XG ドラグサウンドチューン＆オーバーホール
つづいて16ステファーノのOHとドラグサウンドチューンです。

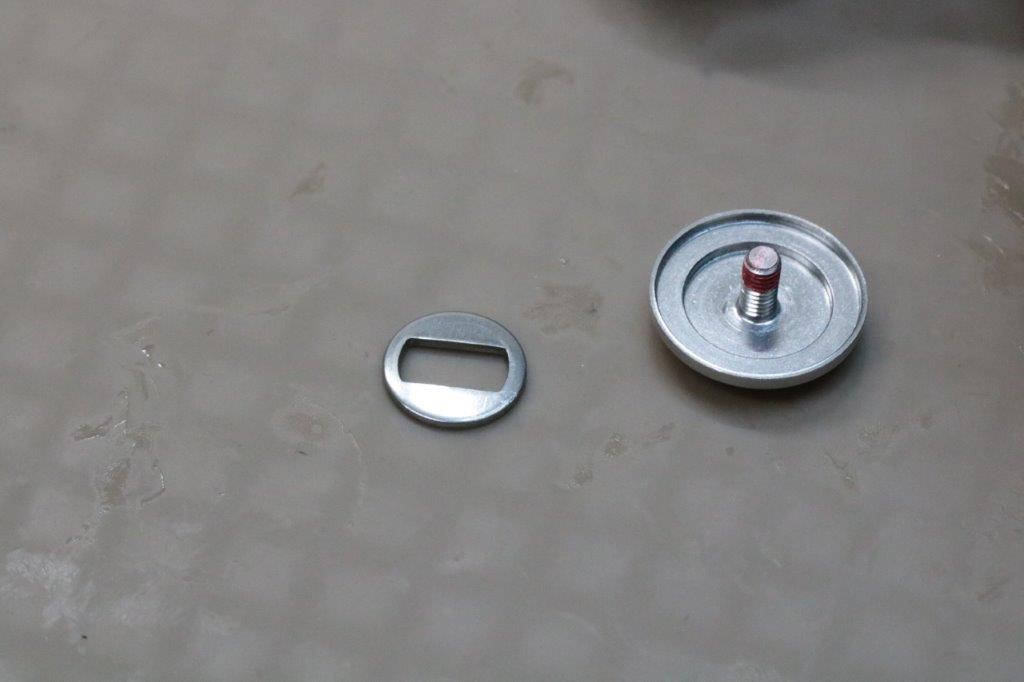

先ほどのワッシャーですね。
ドラグのピン、バネが2点ございます。

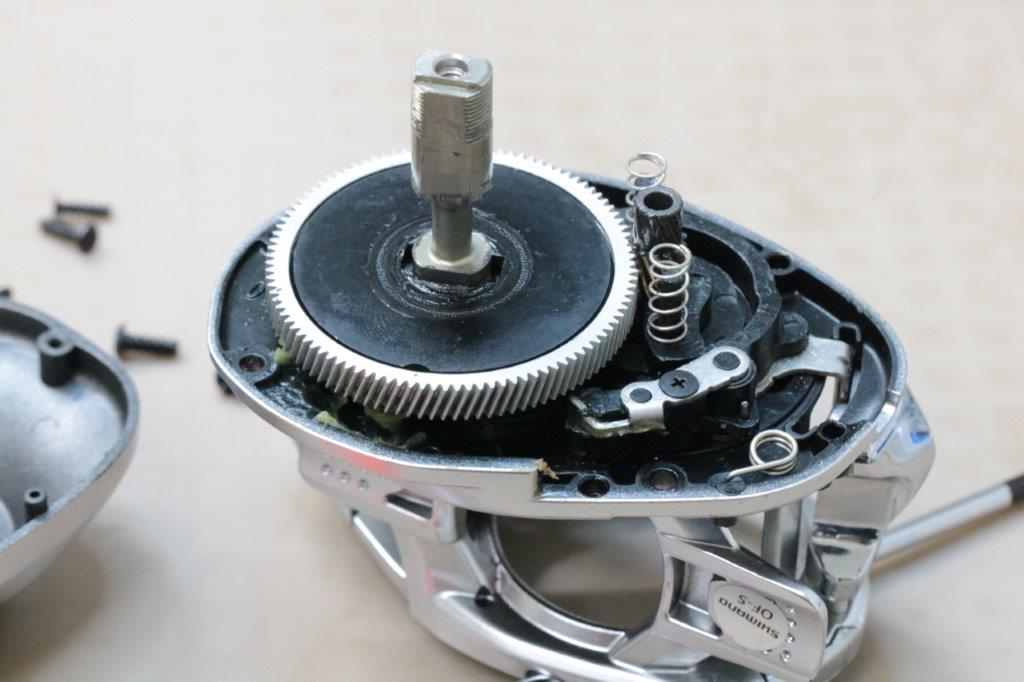

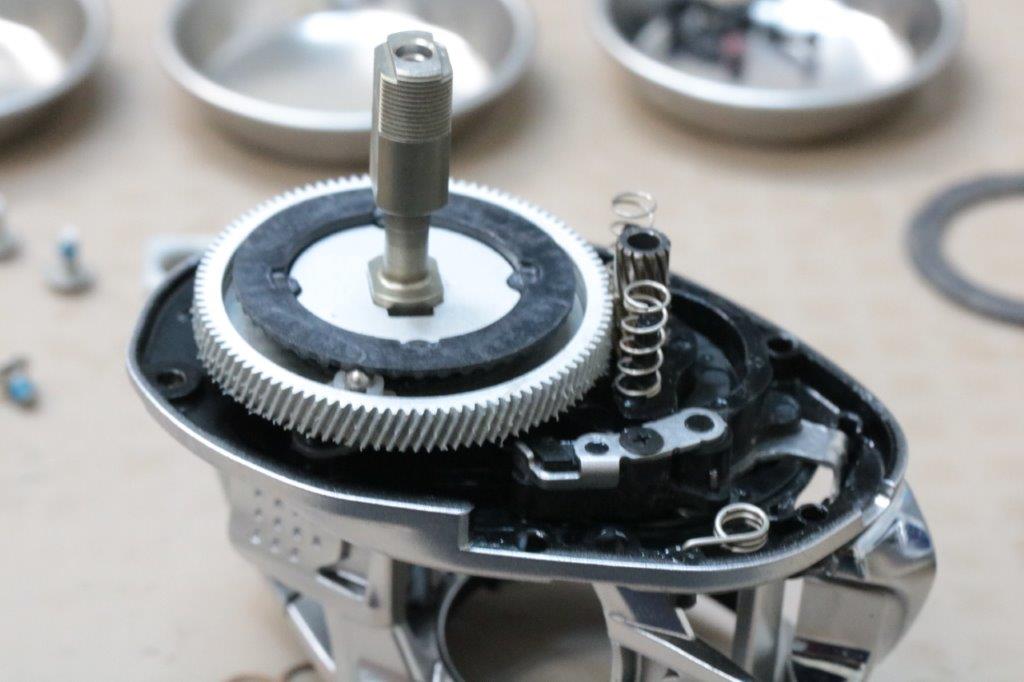

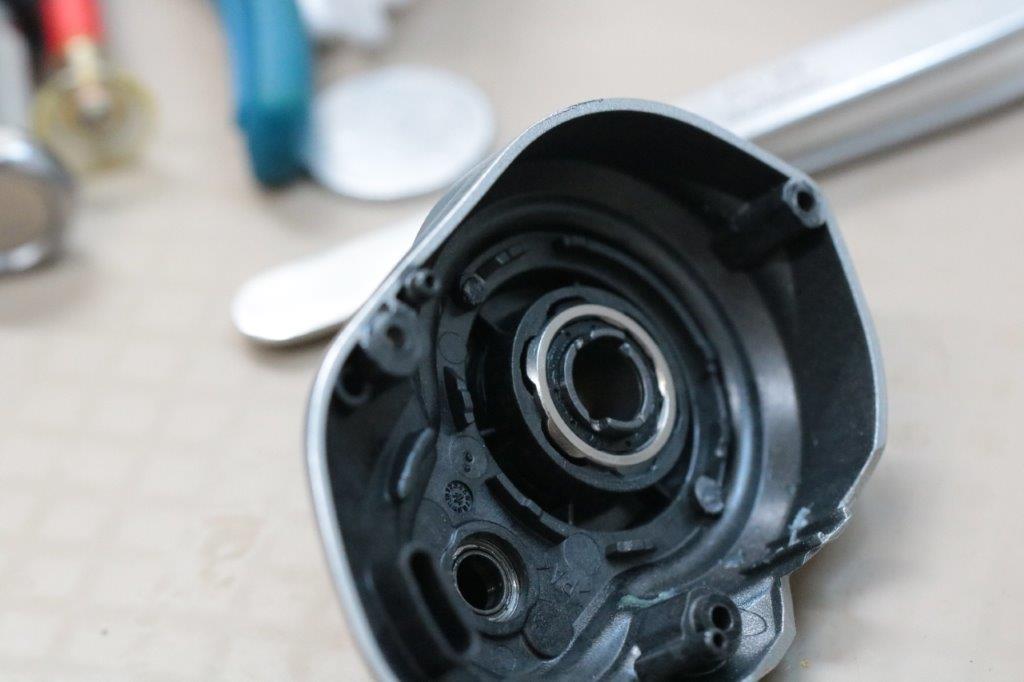

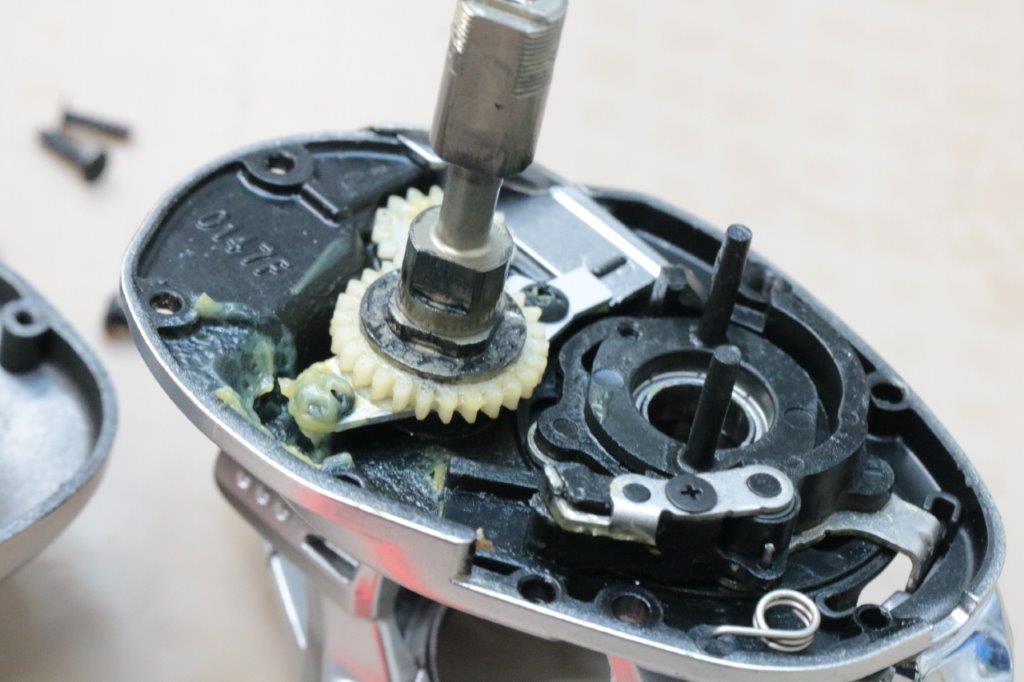

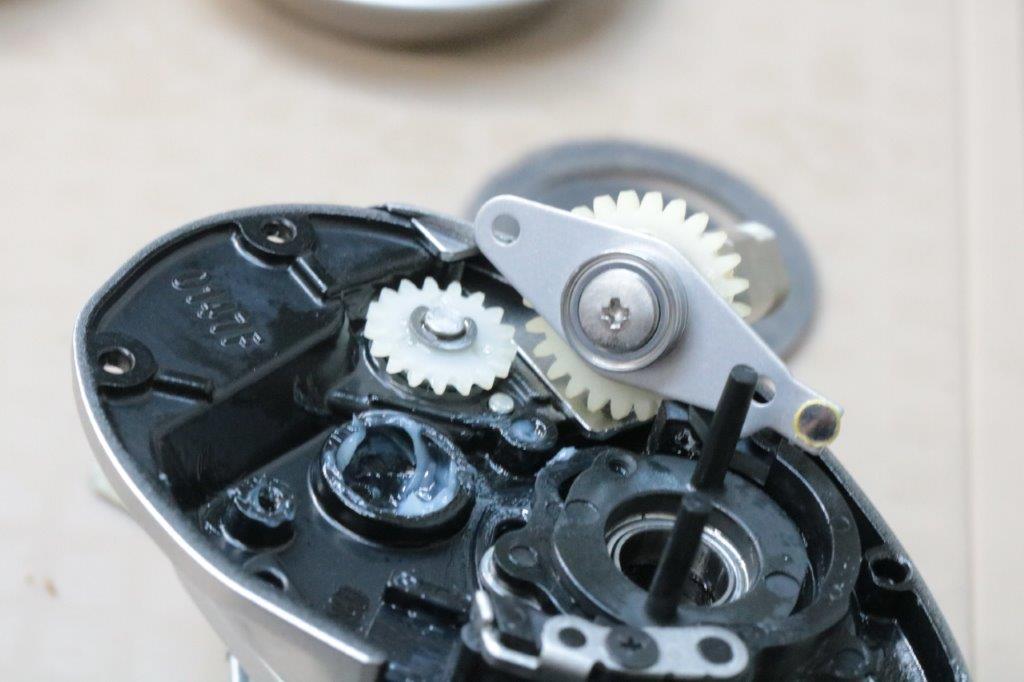

ボディ内部。
使用感がございますね。
グリスが乳化しています。

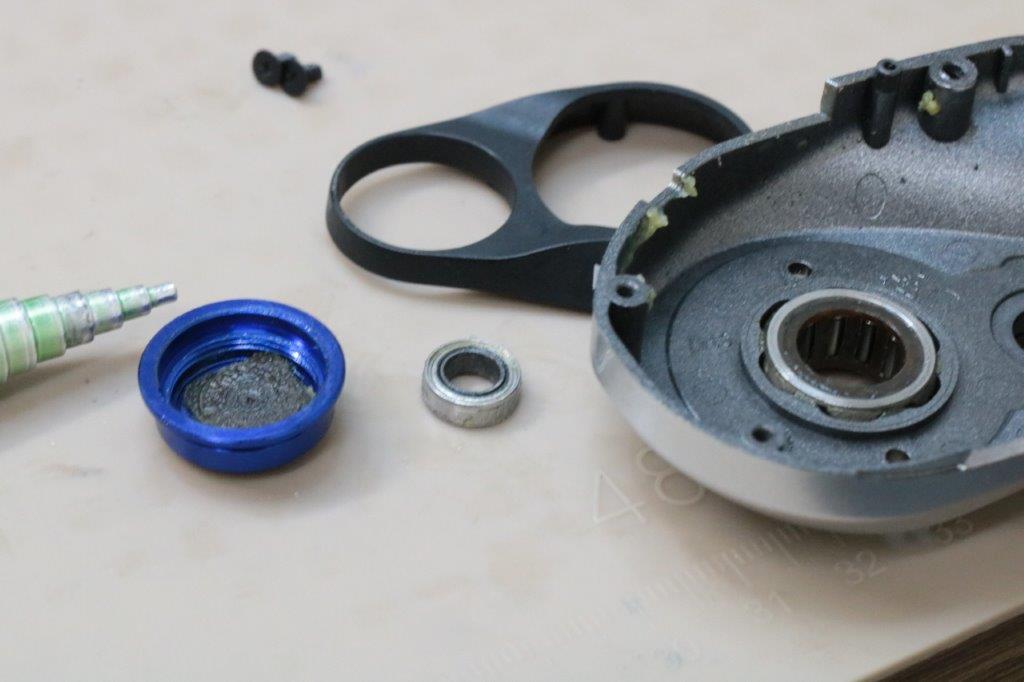

メカニカルブレーキ内ベアリングは交換要です。

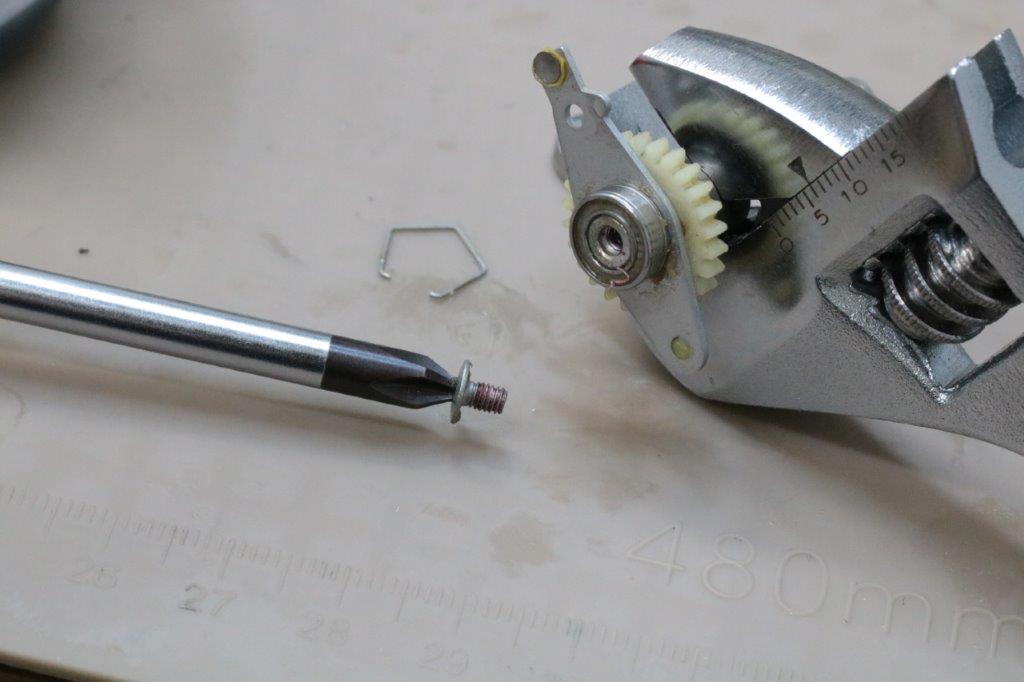

ドライブギア軸の固定ボルトが異常に硬かったです。。。

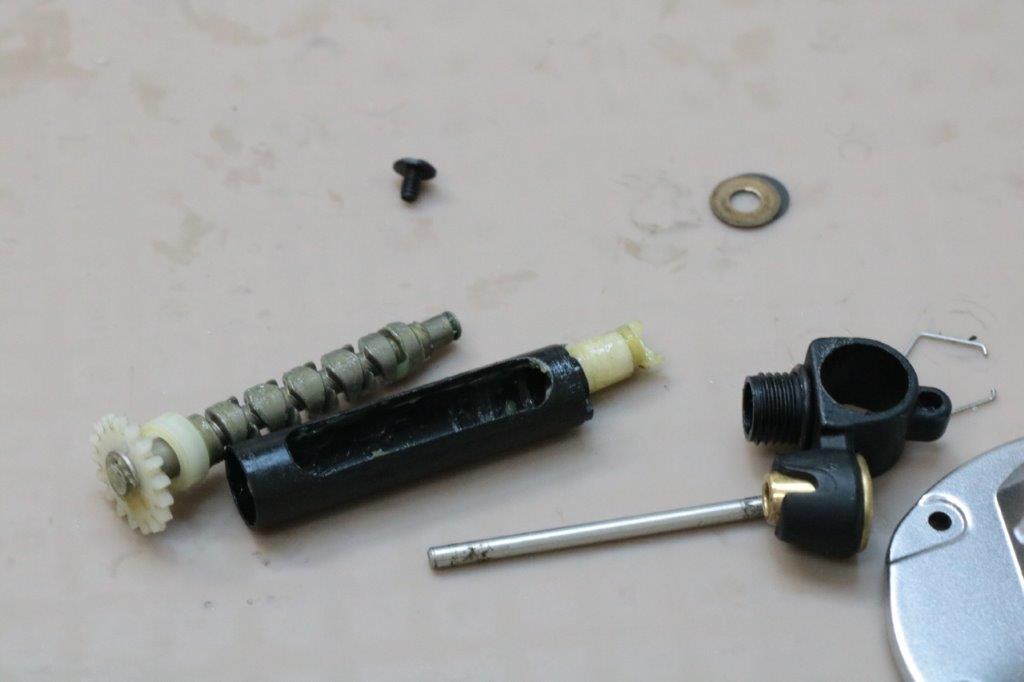

ウォームシャフト、レベルワインドもグリス汚れが強いですね。

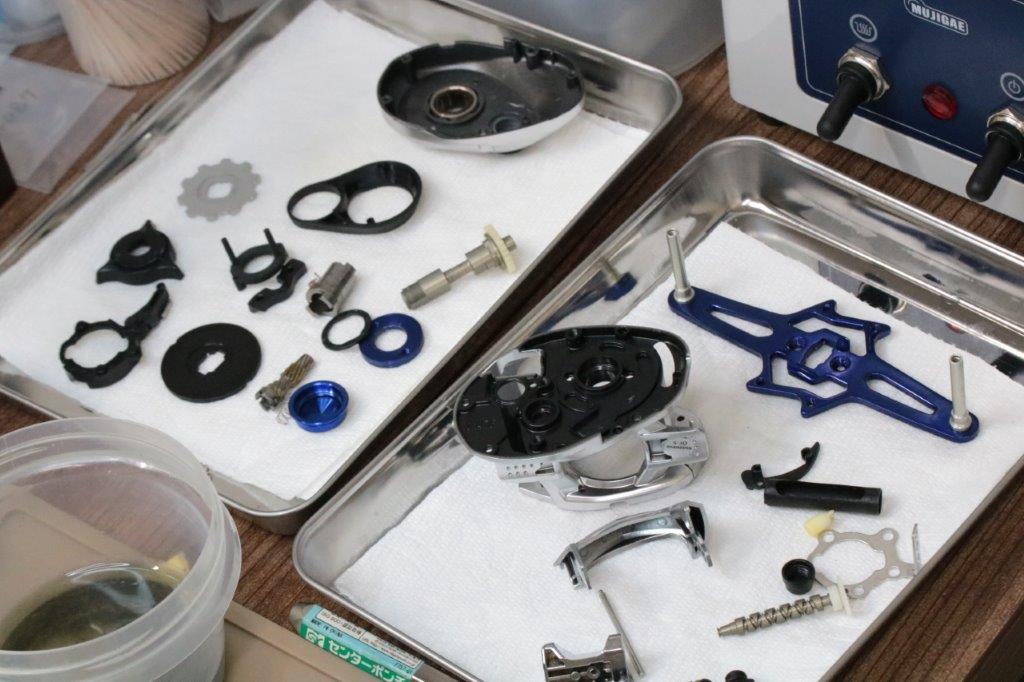

洗浄完了です。
パーツクリーナーの汚れです。

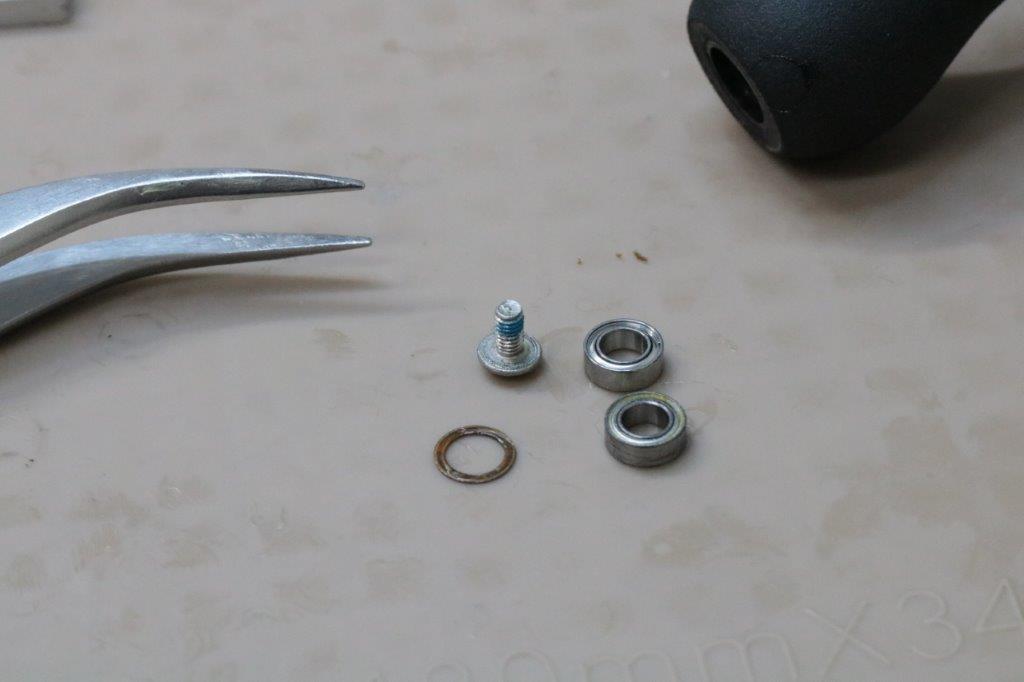

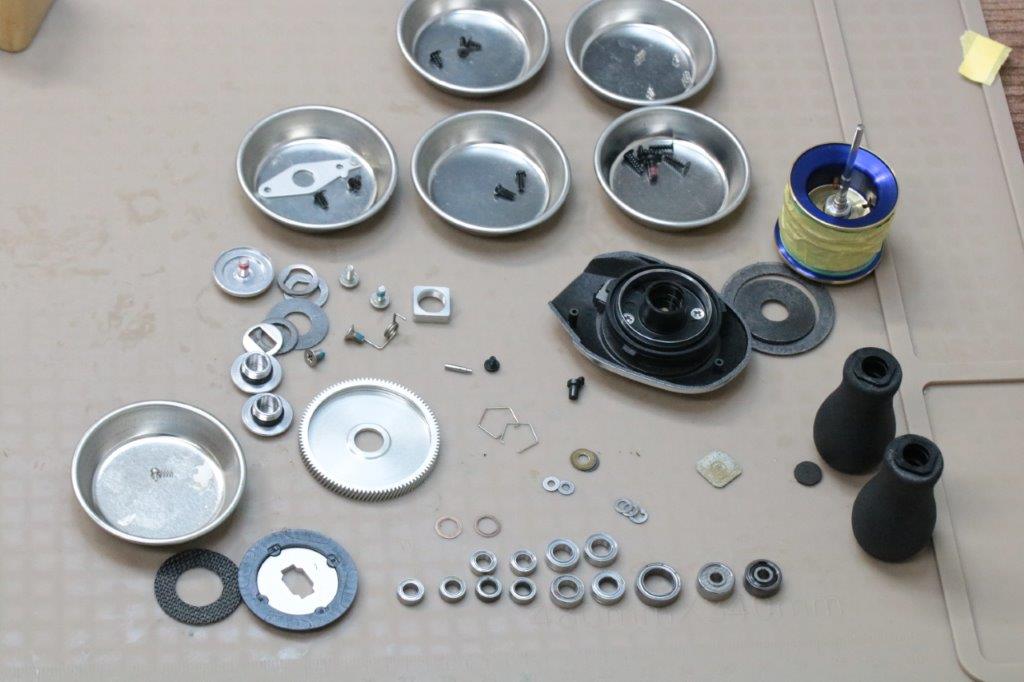

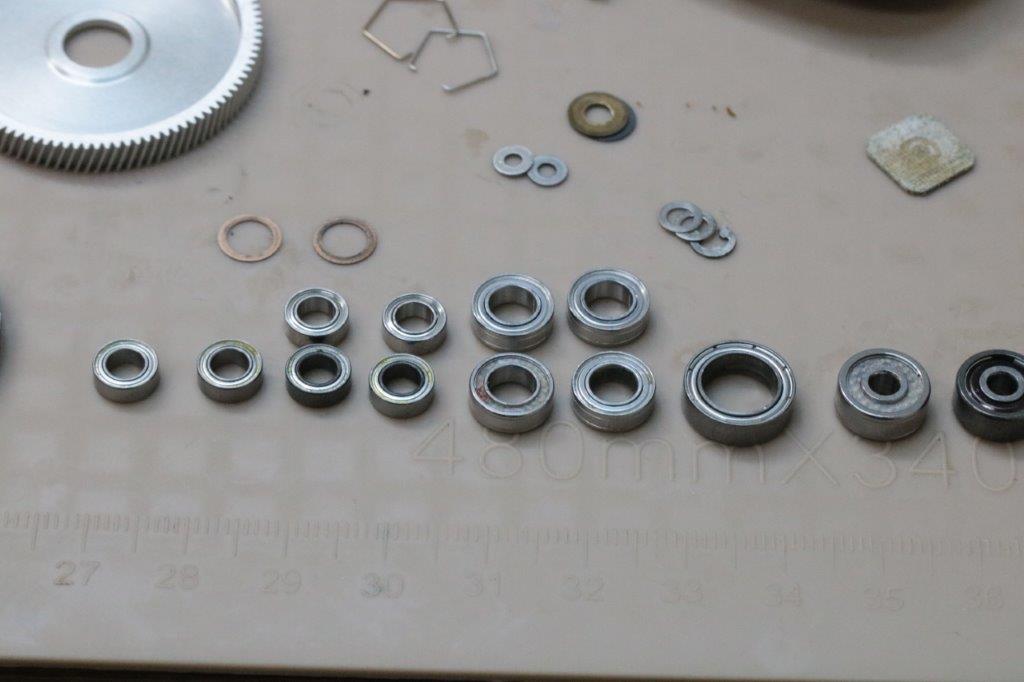

ベアリングですが、ハンドルノブを2点、ドライブギア軸とメカニカルブレーキ部の2点を交換です。

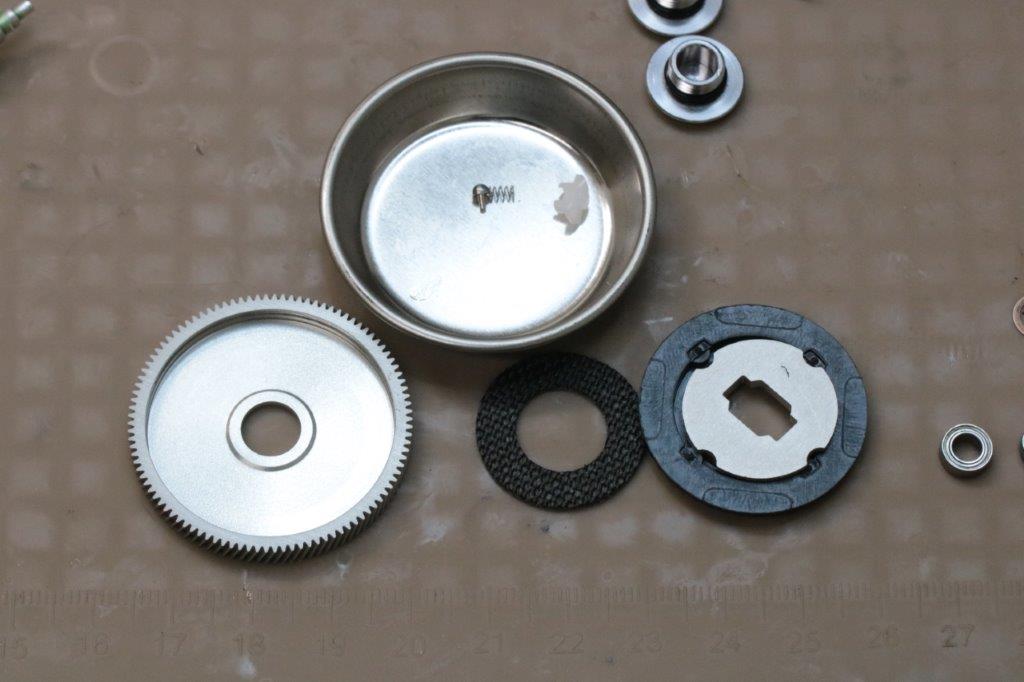

追加するドラグパーツを用意しました。

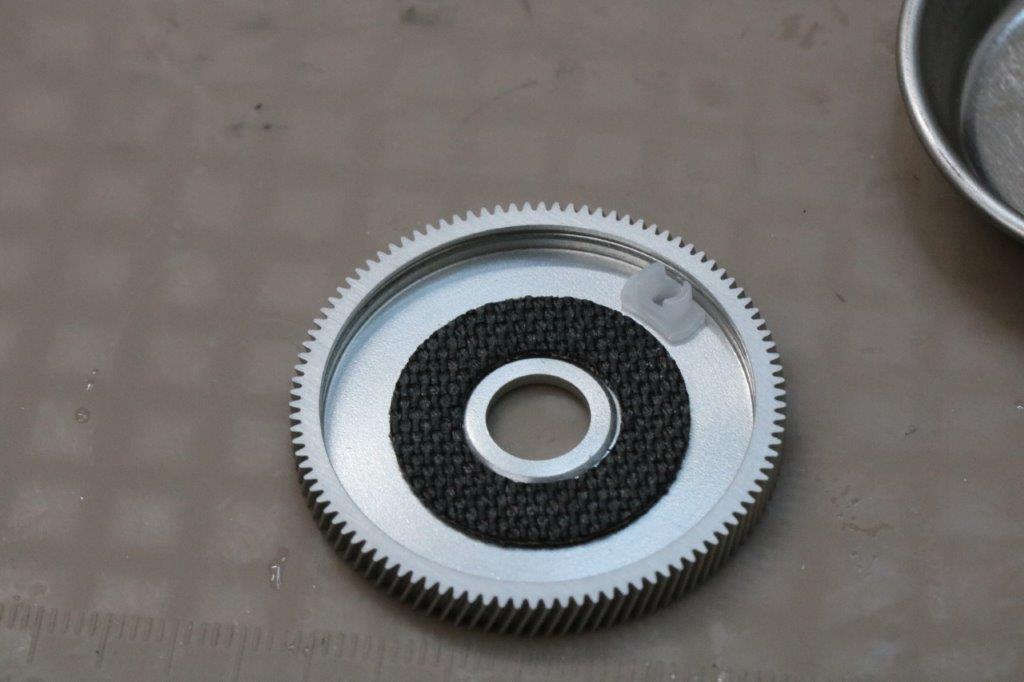

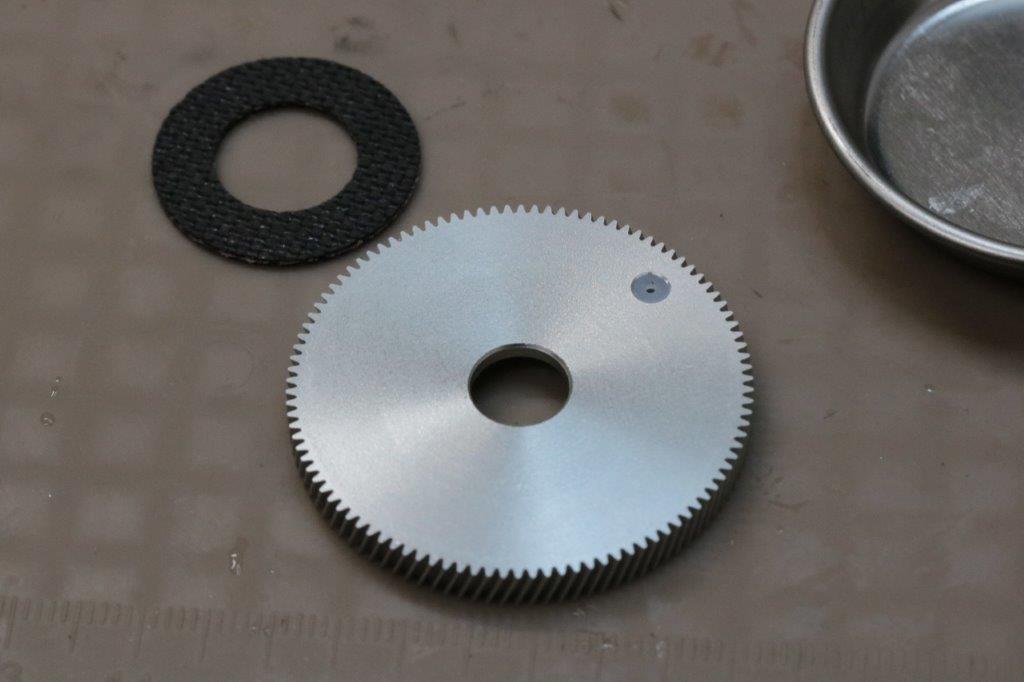

ギアの穴あけ加工です。
この位置に開けます。
純正グリスで仕上げてまいります。
グリスアップします。
ハンドルノブのベアリングですが、ざらつきが抜けなかったのでもう一点交換しました。

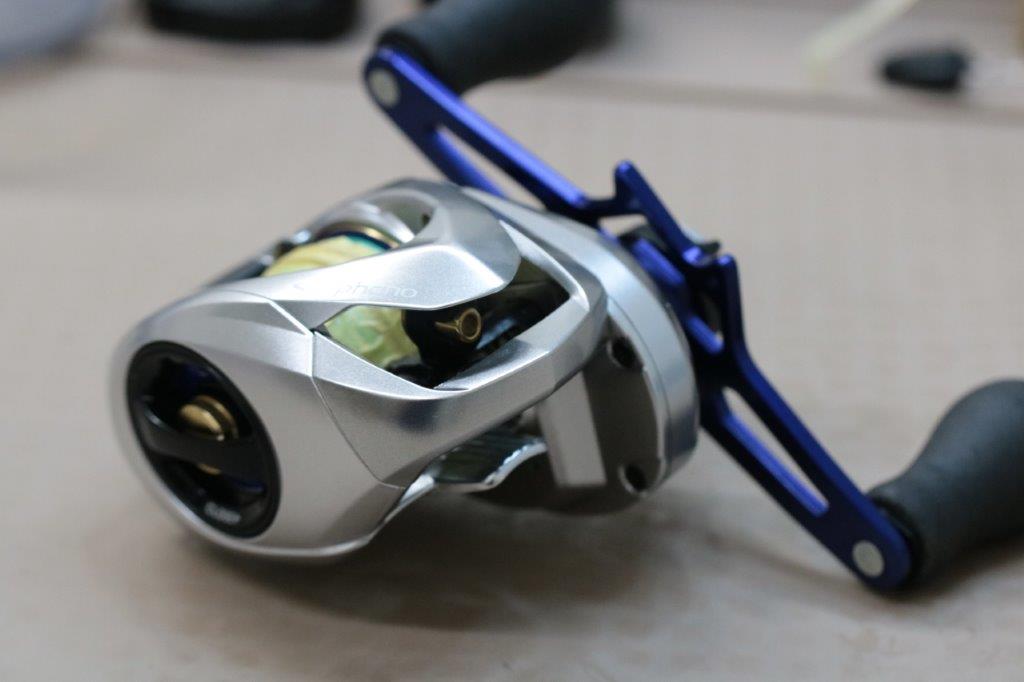

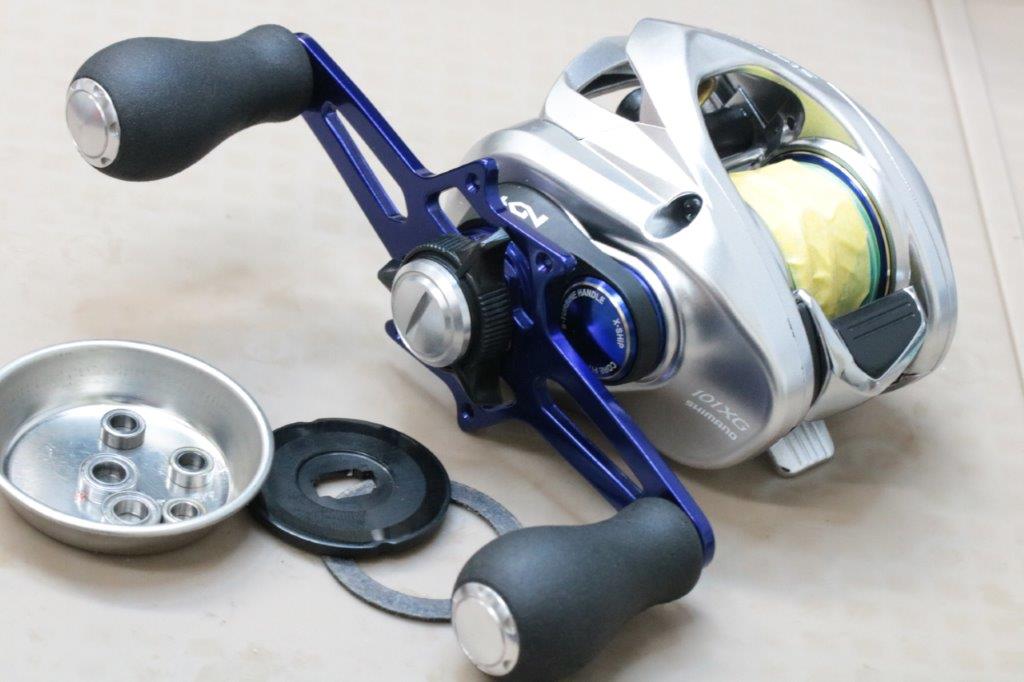

作業完了しました。
ドラグサウンドチューン完了です。

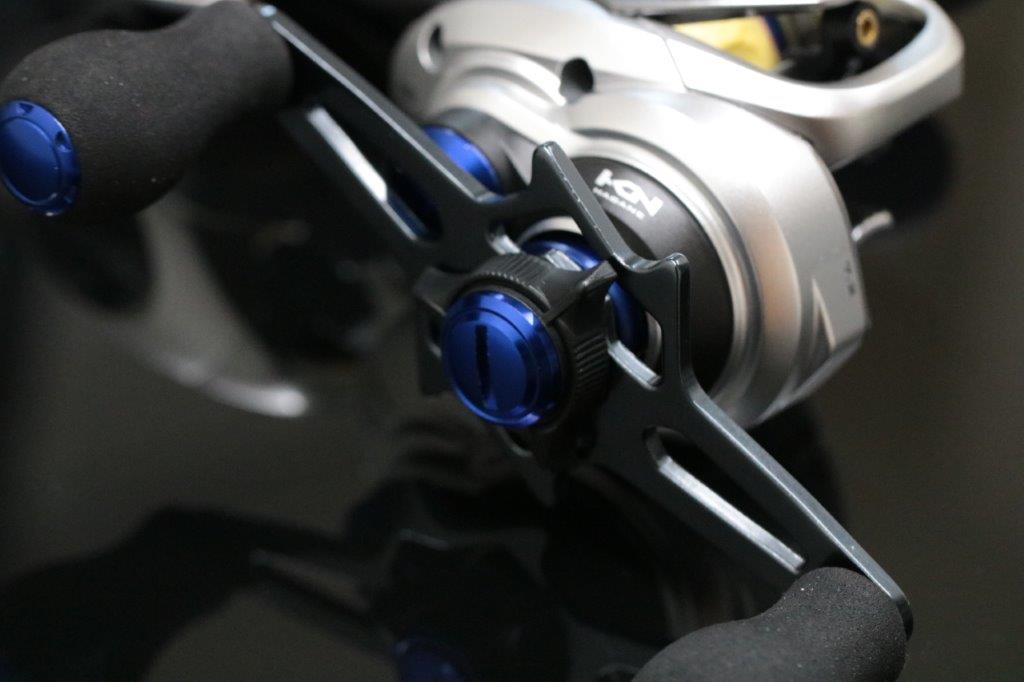

ステファーノSSはスタードラグ操作でもドラグが鳴るようにしております。

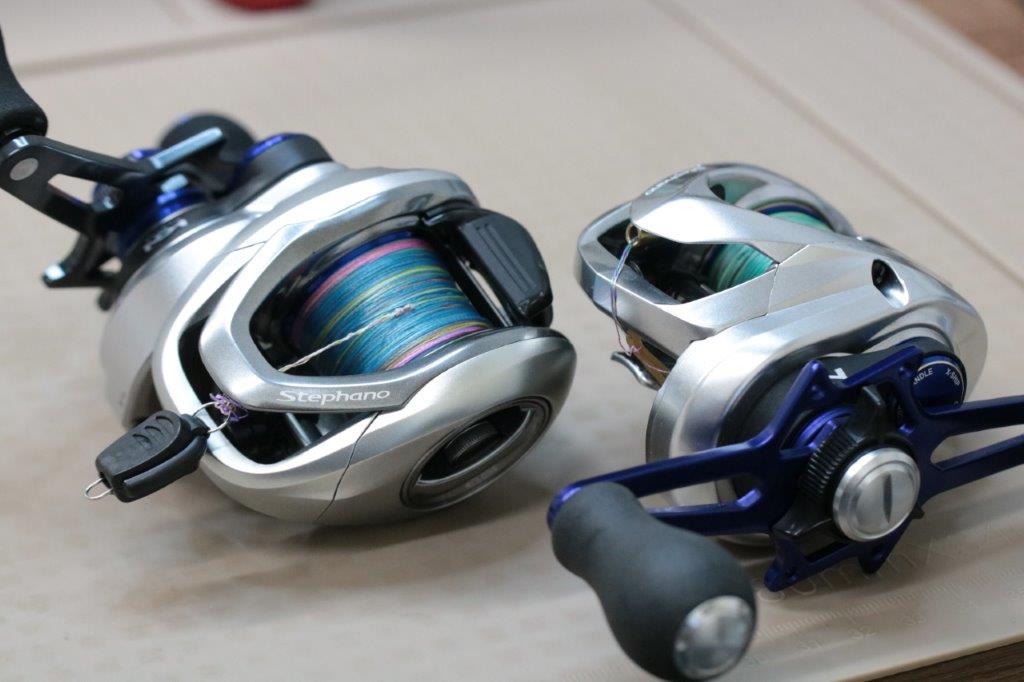

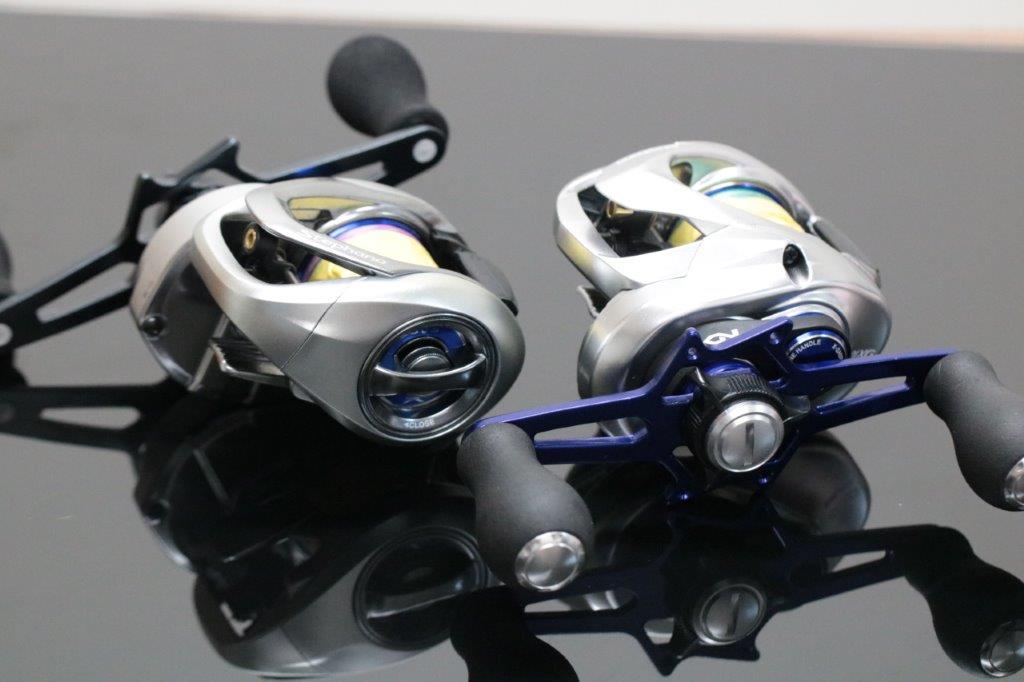

無事2台実装完了です。
この度はご依頼いただきありがとうございました。
