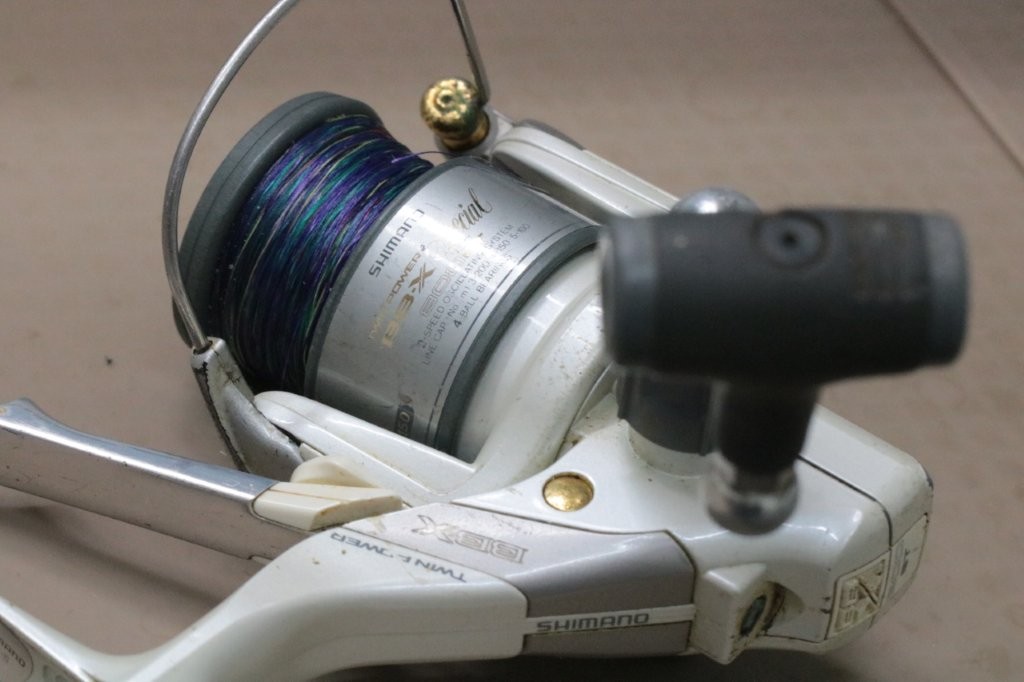

ツインパワーBB-X スペシャル800GTの修理のご依頼です。かなり年式の古いレバーブレーキリールです。
初見ですが、パーツ破損の修理のため、中古品を探して修理を行います。
オーバーホール
分解していきます。

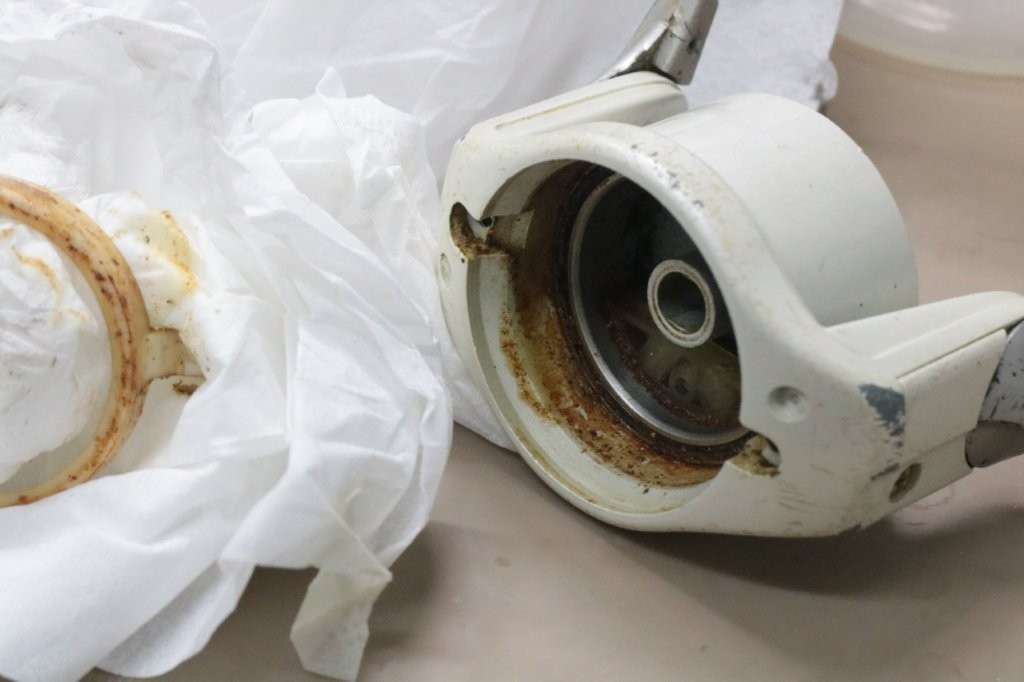

ローター内部にローラークラッチに似た機構が組み込まれています。錆びが出ており、分解不能ですが極力錆を取ります。

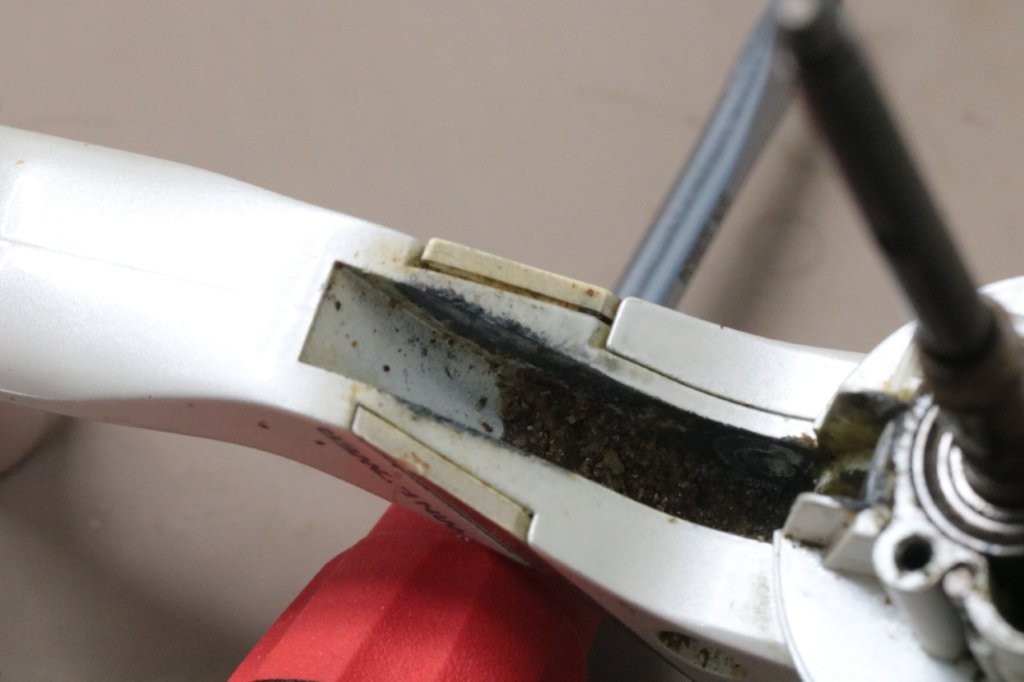

レバー部には残留物が詰まっています。。。

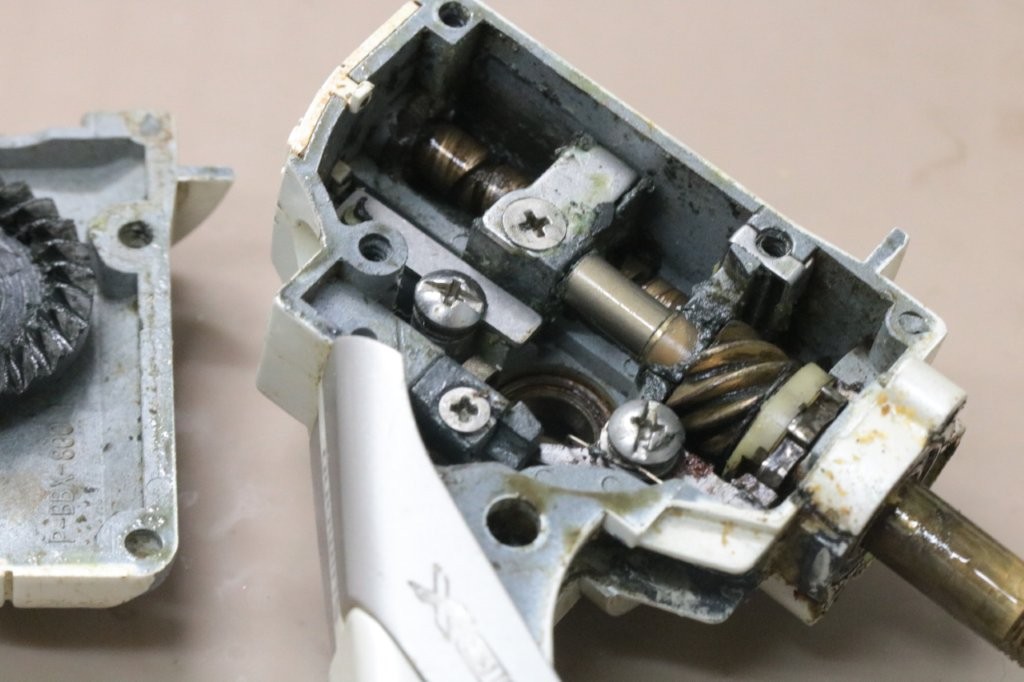

ボディを開けます。

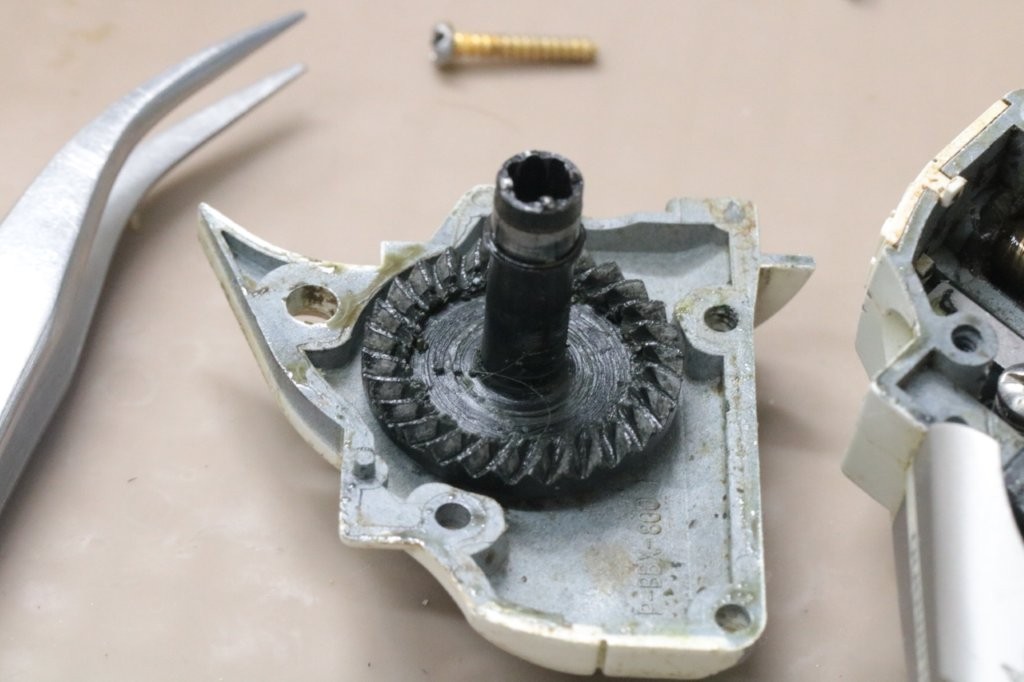

ギアは摩耗しているのがわかります。かなりのごろ感ですがギアだけが原因ではなさそうです。
ボディもかなりの汚れです。
洗浄実施。
かなり時間がかかりましたが、きれいになりました。パーツクリーナーはすごいことに。
破損個所は3か所ですかね。

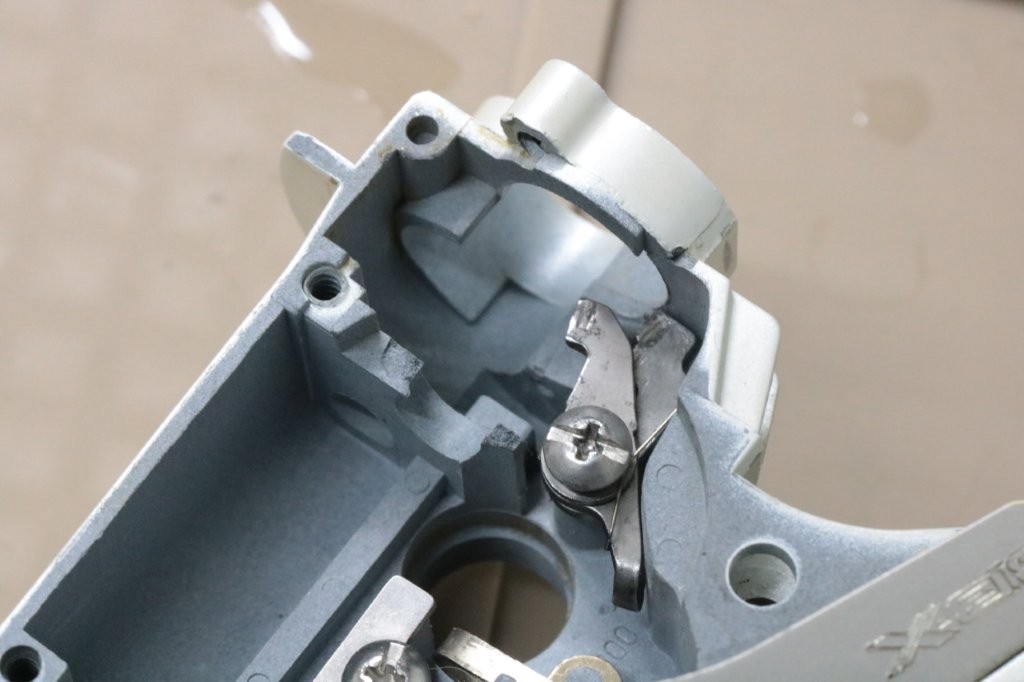

1点目は、ストッパー受けというパーツが曲がっています。
修正して組んでみますが。

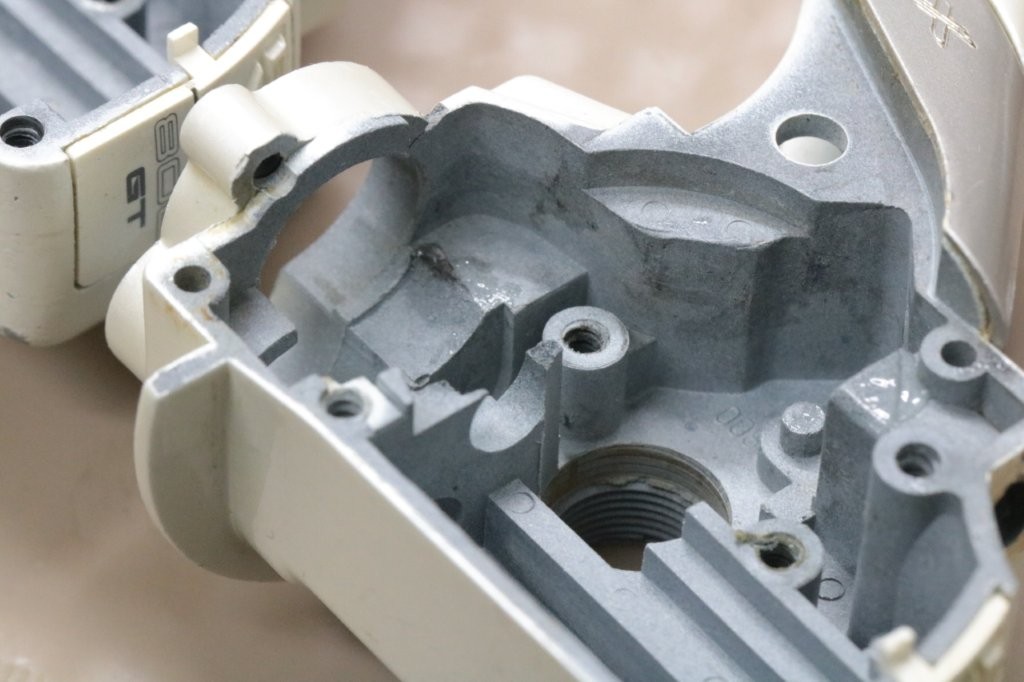

ピニオンギア受け部が破損していますね。
パーツ取りに用意したボディ組だと破損していないのがわかります。
こちらと交換していきます。
修正したパーツで問題なさそうです。

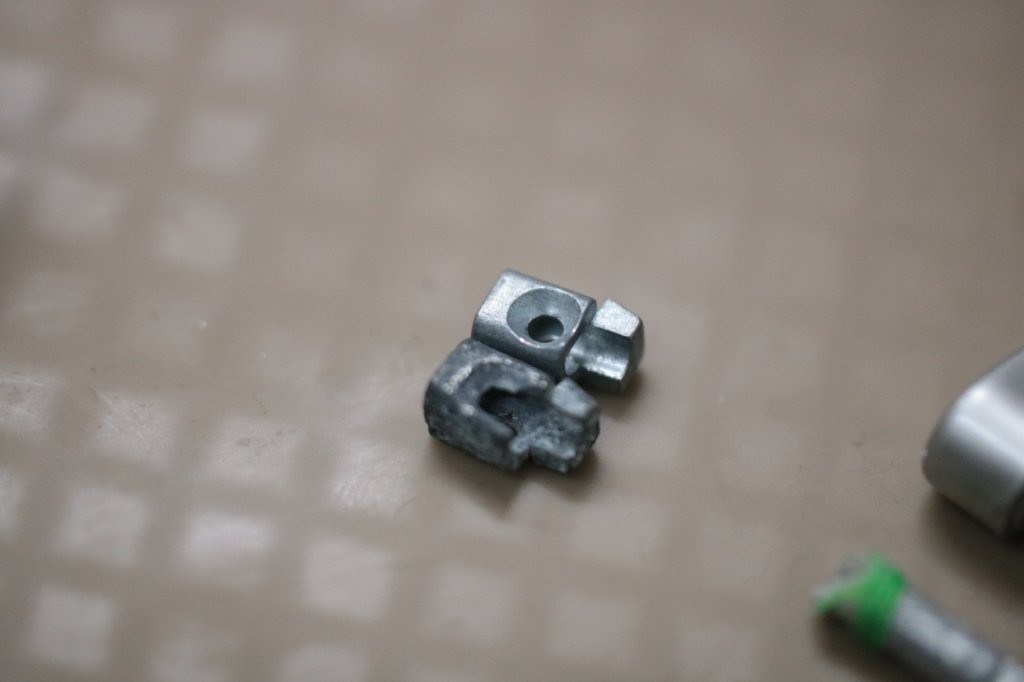

2点目ですが、ストッパーカムというパーツも破損していました。
こちらも交換します。

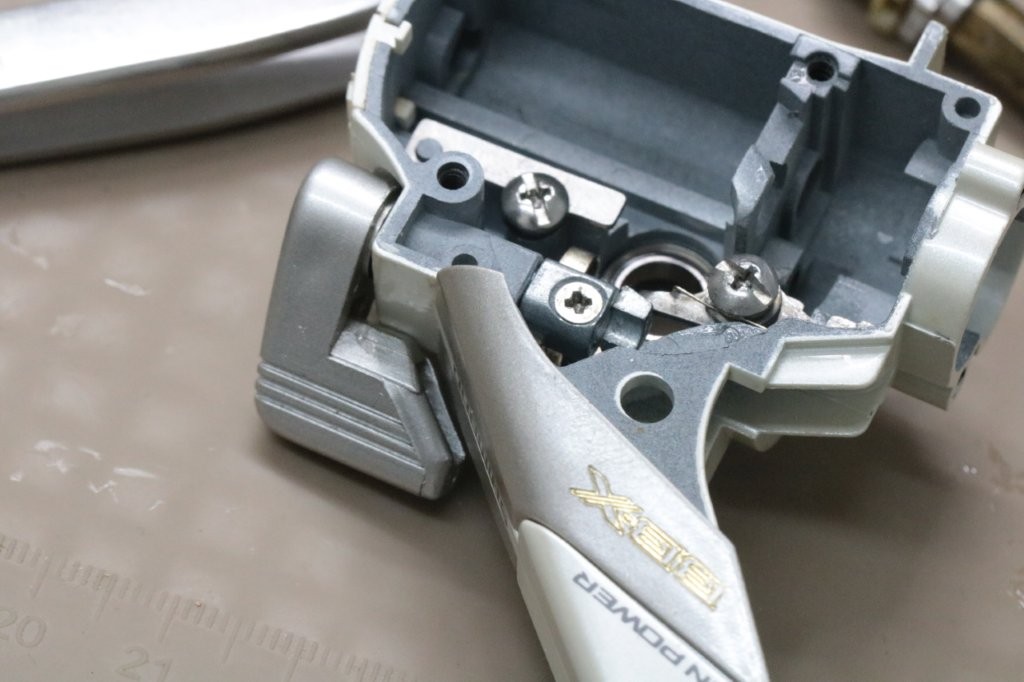

そして3点目がストっパーツマミですね。
ボディベアリングの状態が良くないので、3点交換いたします。
レバーのシムもなかったので、4.5×7×0.5mmのシムを入れます。
グリスアップ。

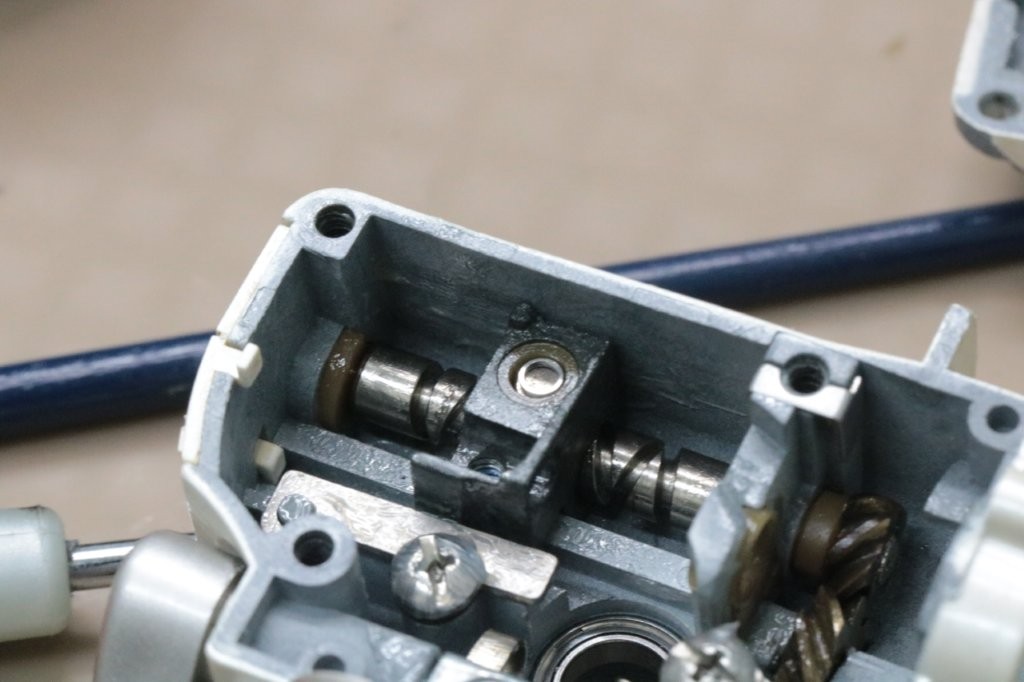

違和感の原因ですが、ウォームシャフトオシュレートがかなり不安定でして、ピンとのクリアランスが大きいようです。厚み0.5mmのシムを追加してみたところ、かなり良いフィーリングに良化しました。
作業完了です。
ギアは思いの他違和感が出ていないのかもしれません。
ウォームシャフトピンが脱落したことでボディを変形してしまい、内部でボディの破片が引っ掛かりレバーが破損という流れかもしれません。ウォームシャフトの遊びがかなりなくなったので、かなり印象が変わっていると思います。
この度はご依頼いただきありがとうございました。
