21スコーピオンMD 300XGにREVOビーストのドラグサウンドパーツの移植実験

前回23カルカッタコンクエストMDのパーツを用いて改造出来ないか公開しておりましたが、今回は別メーカーであるアブガルシアのREVOビーストからパーツを取り、また社外製のドラグパーツを移植するという内容となります。

まずは、お詫びをしないといけないです。

あわせて読みたい

21スコーピオンMD 300XGに23カルカッタコンクエストMDのドラグサウンドパーツの移植実験（3） 前回は21スコーピオンMD300XGのドラグサウンドチューンが未完成だったので、 何とかできないか改めて確認してみました。 https://erengeworks.com/customize/21scorpion...

上記で実装不能と記載しましたが、私の調整、確認ミスの点がございました。

ラインを確認したところ、PEを直接巻いていたため、滑って空転しておりました。初歩的なミスで申し訳ございません。参考にされている方にご迷惑をおかけしました。

現状は音が小さくなる点等解決していないのですが、まだ検証の余地がありそうなので、改めて確認の上で検証致します。

用意したパーツ

まずは2種類です。

1つは23カルカッタコンクエストMDのドラグ座金です。もう一つはREVOビーストのドラグワッシャーです。それぞれ2枚用意しましたが、実際実装できたのは1枚のみでした。

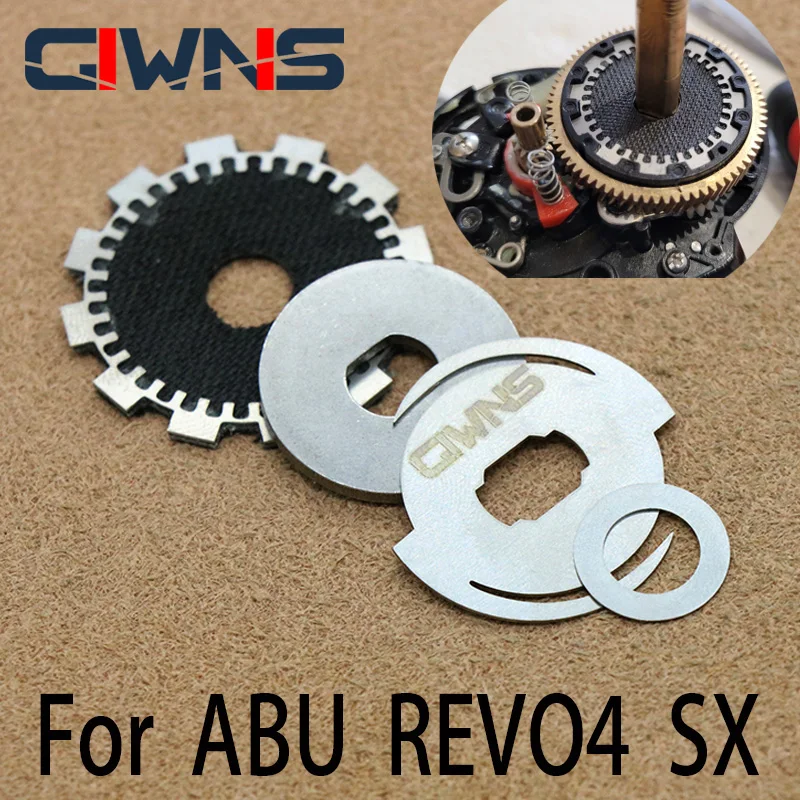

次に社外製のREVOビーストのドラグクリッカーパーツです。

ピンではじくタイプなんですが、ドラグワッシャーに張り付けているので、ドラグ力が最大限生かせると思います。後は、REVOのギアに取り付けられているプラパーツを用意します。

インナーチューブを取り付けた際にドラグ板とかませる必要がありますが、REVOは形状が異なるので、22アルデバランBFSのドラグ板を流用します。

写真冗談のパーツをまとめると以下です。

• 1501042 REVO BEAST 40 ROCKET　129番　WASHER DRUM　330円
• 22アルデバランBFS HG R　商品コード：043986　33番　スタードラグ板　605円
• 23カルカッタコンクエストMD 300XG　商品コード：045928　43番　スタードラグ座金　165円
• 1501042 REVO BEAST 40 ROCKET　48番　DRAG WASHER　550円

写真下段の社外製のパーツですがアリエクで注文です。

aliexpress.

しゃがむためのアラームを活性化する障害者4 sx rkt IKE-SHS toro bavitcastリールは、自転車の強制終了を... Smarter Shopping, Better Living! Aliexpress.com

※価格変動や商品変動があるので、ご注意ください。

ギアの加工

大変な作業がギアの穴あけです。

4mm以上の穴を4つ開ける必要があります。また、少し外側に開けないと圧入できずばらけてしまうので、注意が必要です。

無事固定出来ました。

組み上げ

以下の順で組んでいきます。

ドラグワッシャーが3枚から2枚と減少しているので、ドラグ力は落ちます。サイズも小さくなっているので効きは悪くなる。

ドラグワッシャーはDG01を添付して。

カルコンの座金がぴったり。

その上に社外製の音出しパーツを張り付けたワッシャーを乗せて。

22アルデバランBFSのドラグ板を逆につけます。

最後に音出しピン付きの板を乗せます。

仕上がりは？

ドラグ調整範囲もそこまで広くないのですが、フルロックすれば使えないこともなさそうです。後は音が少し小さくこもった感じになります。

ドライブギアの穴あけ加工に時間がかなりかかってしまうので、改造の受付は正直厳しいですね。やはり純正パーツの移植でどこまで良い仕上がりにできるかがポイントになってくると思います。

引き続き検証していきたいと思います。

もしくは社外製からドラグサウンド用のパーツが出てくれればというところですね。24スコーピオンMDについてもドラグサウンドチューンが可能かも検証していきます！
